自制充磁机

本刊七五年第一期“自制简易耳机”一文中曾提到把废钢锯片由充磁机进行充磁后能够代替永久磁铁。下面讲讲充磁机的制作方法。

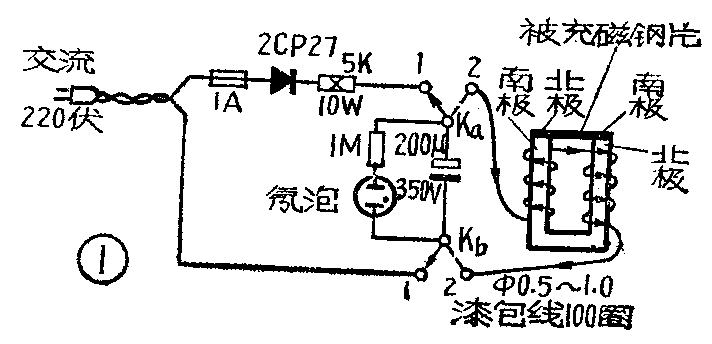

充磁机的电路见图①。作为电源的220伏交流电经1A的保险丝，由2CP27二极管整流后，向200微法电解电容器充电，充满电后，电容两端电压达到300伏左右，氖泡指示最亮。将开关K\(_{a}\)、Kb拨到“2”，电容器储存的电荷就向线圈放电，产生很强的电流。线圈里有硅钢片，把电流产生的磁场集中起来，形成很强的南北磁极，通过它把被充磁的钢片磁化成极性相反的磁铁。

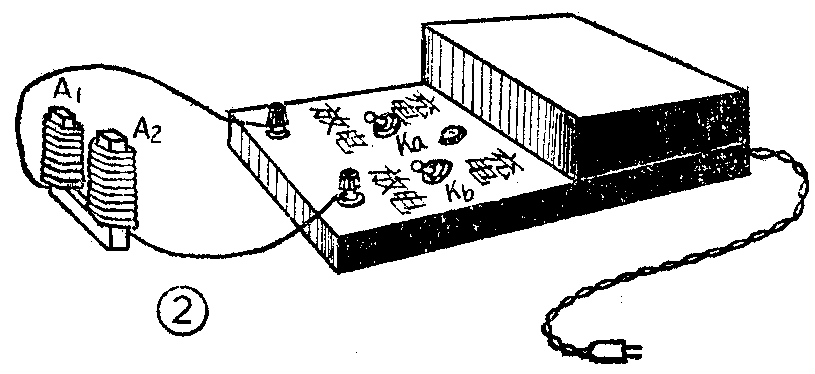

充磁机中的二极管用2CP27，也可用其他型号代替，只要耐压700伏以上、最大允许电流300毫安以上均可。K\(_{a}\)和Kb要选择能经受较大电流（10安培）、动作快的开关。氖泡的起辉电压是60至70伏。5K10W电阻起保护二极管的作用。电解电容可用耐压350伏以上的其它容量的电解电容并联后代替，但是漏电流大的，充电电压将达不到300伏。为了安全使用，元件应用外罩封闭起来，面板的安置见图②。面板上有两只接线柱，红色表示正极，黑色表示负极。

充磁机的磁铁体积太大或太小，都会影响充磁效果。我们用6P1管输出变压器的硅钢片若干片卡紧后作为磁铁，它的截面积A\(_{1}\)2均为10×20（毫米）\(^{2}\)，见图2。用φ0.5～1.0的漆包线在磁铁两端各绕100圈，绕制方向见图①。注意南、北极性不要搞错。

充磁机使用起来很简单。接上电源，把K\(_{a}\)、Kb放在“充电”位置上。把需充磁的一片钢锯片放在A\(_{1}\)2上（见图2）。等氖泡发光最亮时，将K\(_{a}\)、Kb拨向“放电”位置，等二、三秒后，取下钢锯片。为了防止南、北极性搞错，应把已充过磁的钢锯片的北极朝着地球的北极放在桌上。待七片钢锯片都充好磁，即可组装。充好磁的钢锯片不要敲击和摔打，以防止磁性减弱。（北京市少年宫无线电短训班）
