七、声音忽有忽无和时大时小

故障现象一:收音机开机后起初发音正常,忽而发音中断。

检查方法:发音忽然中断,如间隔较长时间后又恢复。这种故障情节比较轻微,故障不明显,检修比较困难。对于这种故障机,切忌在尚未探清故障就在各处随便拨动,这样很可能使故障消失或暂时消失而不能正确查出故障所在。检查这类故障机可以反复试听,并注意异常现象以发现故障所在,如发现不了就要对整机电路进行普查。首先检查波段开关(或琴键开关)是否有接触不良之处;然后扳动或轻轻敲击各级电子管,检查有无插接不良或内部碰极现象;最后普遍观察电路中各电阻、电容器,以及管座焊片是否有碰连现象,发现贴靠过近的地方要拨开一些;然后再用改锥柄敲击检查电阻、电容器是否有内部接触不良,要仔细检查才能发现故障。

有些收音机故障比较明显。轻轻敲碰收音机机座或某些零部件,都会使发音忽然停止。这可能是电路有多处接触不良,可以分别将较明显的故障消除后,再反复多次检查到故障完全消除为止。此外,有些老式收音机或焊接不妥的自制收音机,最容易产生发音忽有忽无的故障。由于使用日久,插接件的接点氧化发黑或簧片弹性松弛,或有虚焊之处较多,以及机座底板太薄,都极容易出现故障。这类故障机稍微受到一些小振动,就会传到电路各处引起故障。检查中遇到虚焊或接触不良之处应加以排除;不牢固的机座可以增加横条解决(如图1);接触不良的管座或开关等应换用好的。

图1
图1 🔍原图 (376×244)

发音忽有忽无故障还经常产生在变频级电路。由于变频级工作在较高频率,当电路中某电容器漏电或容量变化,就容易引起输入回路或振荡电路工作不稳定,收音机稍有刺激即停止发音,例如转换一次波段开关或受到轻微震动等都可能引起故障。检修方法是先测量振荡栅极电压是否正常。一般在变频管的振荡栅极对地之间约有-3~-10伏的振荡栅负偏压(使用的仪表不同和收音机电路不同,其电压差异较大)。振荡电压低落最容易造成中波段低端(535~900千赫)或短波段的部分或全部停振,这多半是变频管衰老造成的,可以换上好管一试。高频通路电容器C\(_{3}\)漏电,也是引起振荡电压低落的原因。C3还容易产生容量衰退或内部接触不良,使振荡电压不稳定,从而使收音机发音时有时无。由于C\(_{3}\)的容量较小,不易测量,可换用好品试试确定。如果中波段收音正常而短波段有时停振。这除了是电子管衰老外,重点要检查波段开关的短波部分接点是否接触不良。另外要注意短波垫整电容器C6是否漏电而造成振荡槽路Q值降低而停振。有些收音机产生停振故障是由于收音机搁置长久未用,尤其在潮湿的地区或潮湿气候下放着不用,将使输入线圈或振荡线圈受潮使线圈Q值降低。受潮线圈可拆下用石蜡煎煮去潮后使用。

故障现象二:收音机在某段时间内收听正常,而在另一段时间内收不到中波段远地电台或短波电台。

检查方法:收音机如在某段固定时间内出现故障,这多半是由于电源电压在这段时间内因负荷过重而降低,一般在傍晚时这种现象较显著,使收音机失去额定工作电压。当电源电压低于收音机的额定电压20%时,收音机的灵敏度会大幅度降低,较老的变频管会因此而停止本机振荡工作。这种故障除要换用好的变频管外,如有条件的话可用一个升压变压器将电源电压提高来解决,但使用时必须用一电压表观察电压的变化,当电源电压回升时必须相应地降低输出电压,以免损坏收音机。

故障现象三:收音机开机后发音正常,过几分钟后发音逐渐减弱,直至声音完全消失,忽而又由小到大逐渐增大。

检查方法:这可能是某个电子管的灯丝损坏时通时断造成的。当未通电时,灯丝处在连通状态,通电后灯丝逐渐加热,到一定程度后在高温下发生热涨,使灯丝断裂,灯丝无电流通过,温度逐渐下降,灯丝又逐渐复位回到连通状态,以后又重复上述过程。这样随着灯丝的上述逐渐变化过程,电子管的工作将出现相应的变化,收音机的发音也将时大时小。对一般玻璃壳电子管可以直接观察出灯丝时灭时亮的现象,以确定故障。经常是大型管和大灯丝电流的电子管,例如灯丝电压为2.5伏的2A7、58等型管子和6.3伏的6A7、6D6等型管子最易发生这种疵病。对于金属壳电子管可以测量其屏极电压或阴极电压来确定,因为当丝极逐渐熄灭过程中,由于屏极电流逐渐减小,屏压会逐渐增大,而阴极电压会逐渐减小。

检查出有故障的电子管后,可先将灯丝两脚重新焊接试试,修理不好就要换新管子。另外还需注意灯丝供电线路与管座的焊接是否有虚焊,以及灯丝接地焊片和有关紧固螺钉是否有松动。

需要说明,还有一种与上述故障类似的现象,即当收听短波广播或中波远地电台广播时,音量一会儿逐渐增大,一会儿又逐渐减小,甚至无声。这种现象并不是故障,而是由于天空中电离层的自然变化引起的,我们叫它“衰落现象”。由于电离层离地面的高度和电离密度不断变化,使由电离层反射到地面收音点上的电磁波强度发生波动式地变化,从而使收音机的发音时大时小。

八、调谐指示管失常

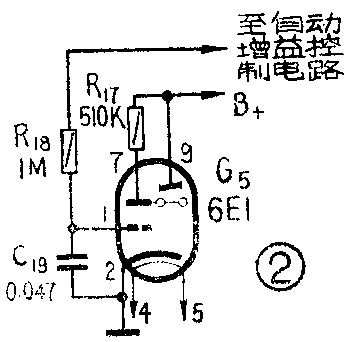

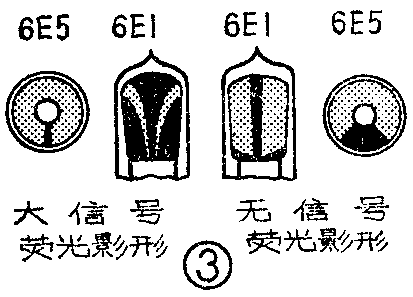

调谐指示管的基本电路如图2。它的控制栅极是通过滤波电阻R\(_{18}\)接到收音机检波级的自动音量控制电路里,利用检波后得到的自动音量控制电路的负电压,作为指示管控制栅极的控制电压,从而使指示管荧光屏显示出变化的阴影,以反映信号的调谐是否准确。当无信号时,阴影张开成扇形(6E5)或一狭长条(6E1),见图3右图;当信号调谐准确,即调到最大时,阴影将变成如图3左边状态。

图2
图2 🔍原图 (345×342)
图3
图3 🔍原图 (413×297)

检查指示管的故障,可以直接观察它的扇形闪光情况及亮度来判断。

故障现象一:收音机正常放音后,指示管无绿光或绿光暗淡。

检查方法:首先应检查指示管的灯丝是否良好,检查管脚与管插座之间接触是否良好。另外调谐指示管衰老,阴极发射电子微弱,将出现绿光暗淡甚至无绿光,此时由于屏流很小,在电阻R\(_{17}\)上的降压很小,所以第7脚、第9脚两屏极电压将接近,这通过测量即可发现。另外,荧光屏的荧光物质失效,也将使绿光暗淡或绿光消失。

故障现象二:指示管绿光正常,但调谐到电台时光屏仅闭合小部分或闭合迟钝。

检查方法:这种现象表明荧光屏极所加高压正常,而是由于控制负压失常造成的。可以在有信号时测量指示管控制栅极电压,一般应有-8~-10伏(指6E1管)以上。如电压低微,可能是滤波电阻R\(_{18}\)变值。负压低将使7脚的屏流增大,R17上的压降大,7脚屏极电压比9脚荧光屏屏极电压低很多,它所连的控制棒的电位也比荧光屏极电位低很多,冲向荧光屏的电子受到很大阻力,光屏闭合就不太容易,只能闭合一小部分。此外,当控制栅极负电压正常时,如果电阻R\(_{17}\)阻值变大,也会闭不拢。

如果绿光启闭迟钝或不稳定,可检查旁路电容器C\(_{19}\)是否因容量衰退,使音频信号窜入控制栅极,另外也可能是指示管的三极部分衰老或其他性能不良,可换好的指示管试试。

故障现象三:在接收中波强力电台信号时,指示管闭合较明显,而接收远地弱电台信号时,显得不灵敏,甚至阴影不能闪动。

检查方法:这很可能是收音机的变频级及中放级增益不够高,此时自动增益控制电路里的负电压也就不足以控制调谐指示管发生作用。应该提高变频级和中放级的增益来解决。

此外,指示管的阴影在信号过强时会发生重叠现象,这是控制电压过高的现象,可适当减小R\(_{17}\)的阻值或增高B+电压来解决。但也可能是指示管控制性能不好的结果,可换上好管试试。阴影重叠还可能是由于所用的指示管不符合电路要求所致。例如一些老式收音机用6U5、EM-34等遥截止式指示管的电路,其控制栅极输入电压高达-20伏以上,如果在这种电路中改用锐截止式指示管(如6E5、6E1等)代替,就自然显得控制电压过高,造成阴影重叠;而用遥截止式指示管代替锐截止式管,由于电路供给的控制电压低,指示管将不易闭合。(工人技术员 毛瑞年)
