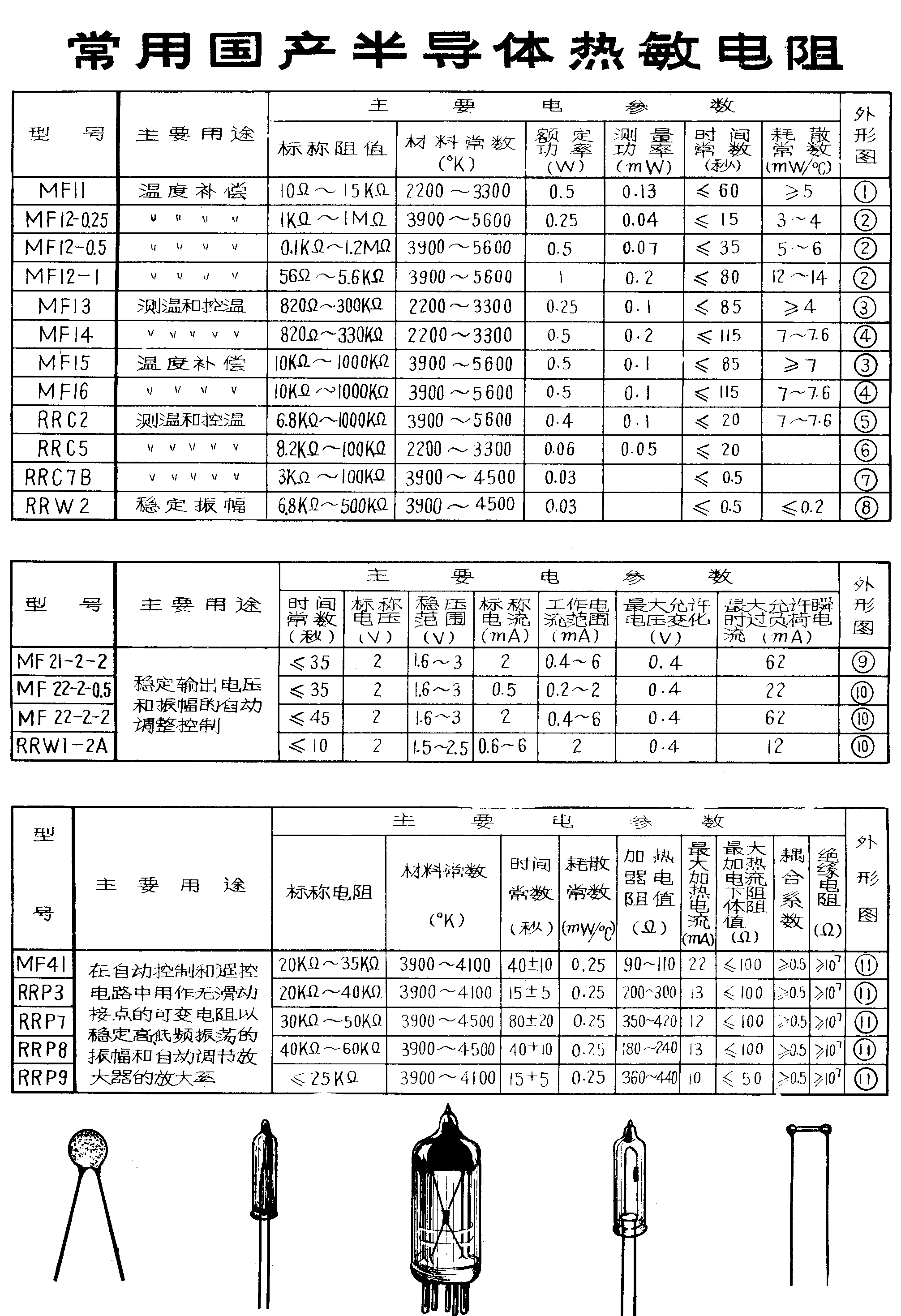

1．封三所列部分热敏电阻的新旧型号对照见表1。
表1
新型号 旧型号 新型号 旧型号 新型号 旧型号
MF11 RRB1 MF12-1 RB3-3 MF16 RRC4-2
MF11 R501 MF13 RRC3-1 MF22-2-0.5 RRW1-1
MF12-0.25 RB3-1 MF14 RRC3-2 MF22-2-2 RRW1-2
MF12-0.5 RB3-2 MF15 RRC4-1 MF41 RRP2

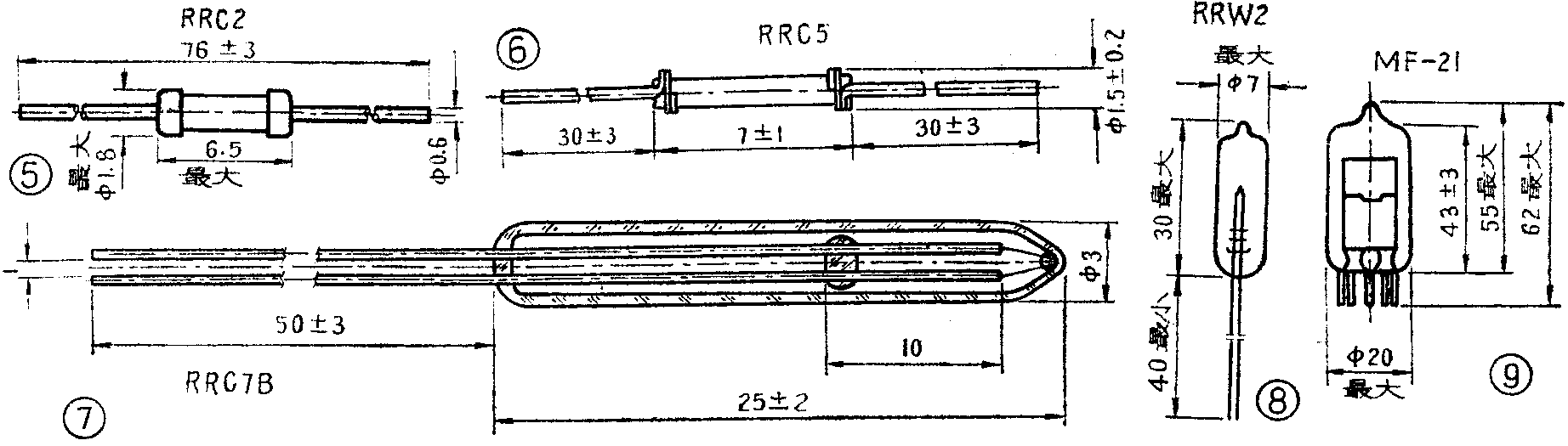

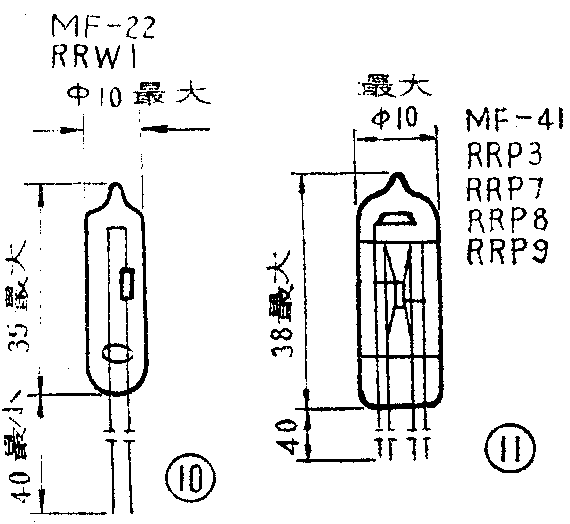

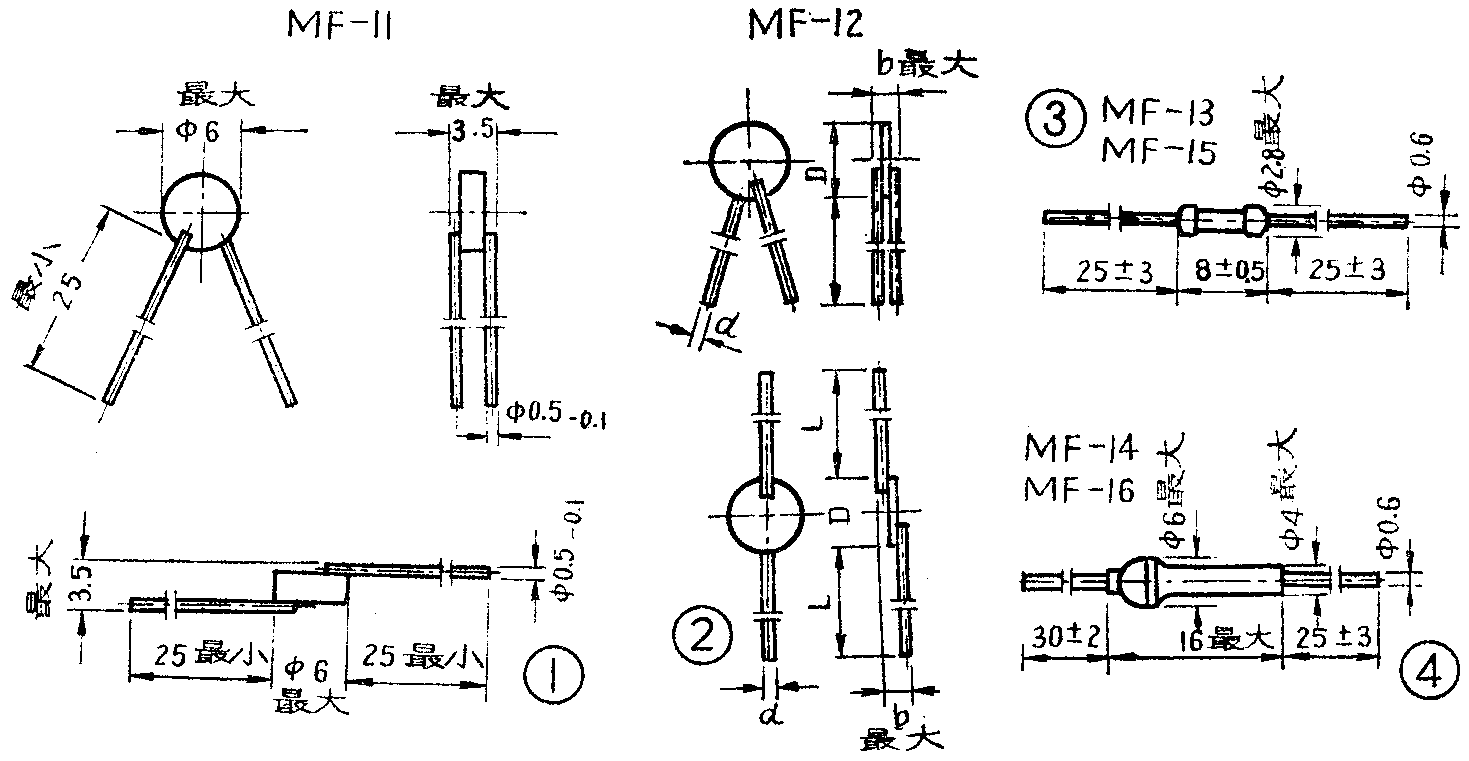

2.各型热敏电阻的外形尺寸如图1～图11所示。其中MF12类各型产品的尺寸请对照参看图2和表2。
表2
型号 D最大 L最小 b最大 d（毫米）
（毫米） （毫米） （毫米）
MF12-0.25 3 25 2 0.3
MF12-0.5 6 25 3 0.4
MF12-1 12 25 5 0.5
3．封三所列部分电参数的定义如下：
标称电阻值（R\(_{25}\)）——热敏电阻上标出的25℃时的电阻值。
材料常数（B）——描述负电阻温度系数热敏电阻材料物理特性的一个常数。B值大小取决于材料的激活能（E），即
B=E/2K
式中K为波尔兹曼常数。在工作温度范围内，B值并不是一个严格的常数，随温度的增加而略有增大。
额定功率（P\(_{E}\)）——热敏电阻在规定的技术条件下，长期连续负荷所允许的消耗功率。在此功率下，电阻体自身温度不应超过最高工作温度tmax（t\(_{max}\)是热敏电阻在规定的技术条件下长期连续工作所允许的最高温度）。
测量功率（P\(_{C}\)）——热敏电阻在规定的环境温度下，电阻体受测量电源的加热而引起的电阻值变化不超过0.1％时所消耗的功率，即
P\(_{C}\)≤（H/l000t）
式中H是耗散常数，定义见下述。t是环境温度。
时间常数（τ）——热敏电阻在无功率状态下，当环境温度突变时，电阻体温度变化了由起始到最终温度之差的63.2％所需的时间。
耗散常数（H）——热敏电阻温度变化1℃所耗散的功率，即H=P／t。在工作温度范围内，当环境温度变化时H略有变化。H的大小与热敏电阻的结构形状及所处的介质种类、状态等有关。
加热器电阻值（R\(_{r}\)）——旁热式热敏电阻的加热器在规定的环境温度下的电阻值。
最大加热电流（I\(_{max}\)）——旁热式热敏电阻的加热器上允许通过的最大电流。
最大加热电流下阻体阻值——旁热式热敏电阻在加热器上通过最大加热电流时，电阻体达到热平衡状态时的电阻值。
耦合系数（K）——使用不同的加热方法（直热与旁热）使旁热式热敏电阻的电阻体达到相同的热电阻值时，其电阻体（直热）功率P\(_{1}\)与加热器（旁热）功率P2之比，即
K=P\(_{1}\)／P2
热电阻值（R\(_{H}\)）是旁热式热敏电阻在加热器上通过给定的工作电流时，电阻体达到热平衡状态下的电阻值。
绝缘电阻（R\(_{j}\)）——热敏电阻的电阻体与加热器或电阻体与密封外壳之间的绝缘电阻值。
稳压范围——稳压热敏电阻能起稳压作用的工作电压范围。
最大允许电压变化——或称最大允许电压波动，即稳压热敏电阻在规定温度和工作电流范围内，允许电压波动的最大值。
最大允许瞬时过负荷电流——热敏电阻在规定温度和保持原特性不变的条件下，瞬时所能承受的最大电流值。（武汉市无线电元件厂 陈岩勇编）
