近年来，随着半导体技术的发展，新材料与新工艺不断涌现，例如用压电陶瓷制成的二端陶瓷滤波器，可以在晶体管收音机中作中频旁通滤波器之用，配合中频变压器提高收音机的抗干扰能力，改善选择性。
一、符号、命名和结构
二端陶瓷滤波器在电路中的符号如图1所示。
二端465千赫频率的陶瓷滤波器用“2L465A”来命名：其中“2”表示二端的；“L”表示陶瓷滤波器；“465”表示滤波器的谐振频率为465千赫；“A”是生产序号。
二端陶瓷滤波器的内部结构很简单，其剖面和外型尺寸如图2（a）和图2（b）所示。它是由锆钛酸铅陶瓷材料压成片状，然后通过直流高压使它极化，就会具有和石英晶体一样的压电性能。2L465A是将陶瓷圆片安装在弹簧夹内，再由聚苯乙烯塑料外壳封装而成。
二、等效电路及谐振曲线

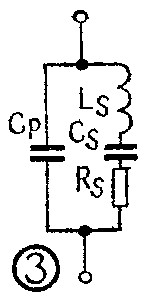

2L465A陶瓷滤波器在电路中有它独特的等效电路，如图3所示。其中：L\(_{S}\)为串联电感；CS为串联电容，一般约500微微法左右；R\(_{S}\)为谐振电阻；CP为并联电容，一般10微微法左右。这些参数的大小与选用的材料有关。

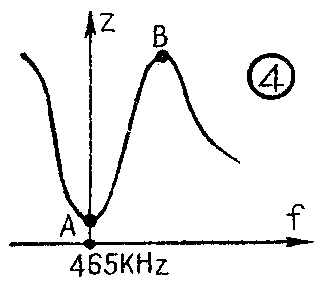

这种陶瓷滤波器的谐振曲线如图4所示。可看出它有两个谐振点：在465千赫时（图中A点），呈现串联谐振特性；在频率大于465千赫的B点时，滤波器呈现并联谐振特性。在收音机电路中是采用它的串联谐振特性，即使它工作在A点。
三、提高选择性的原理

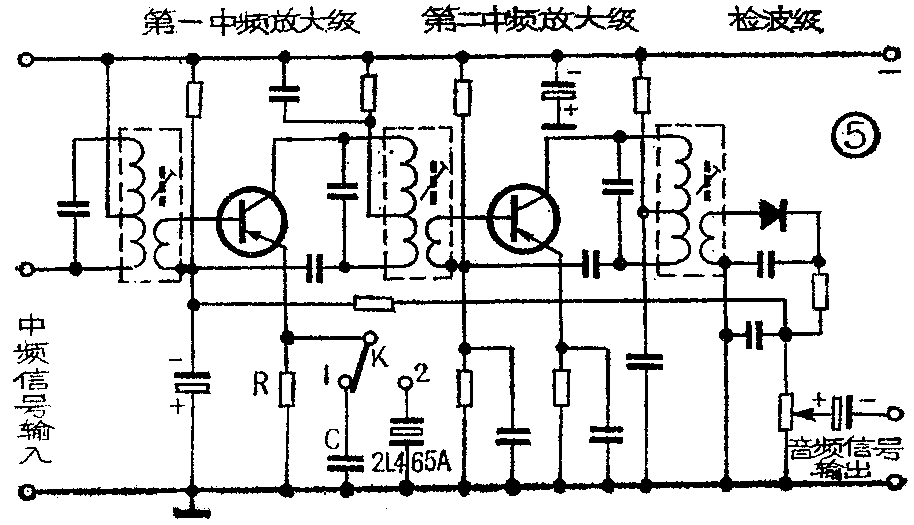

在具有单调谐二级中频放大的晶体管收音机中的第一中频放大管，它的发射极对地之间一般接有电阻R和电容C，如图5。当开关放在位置“1”时，电阻R是为稳定工作点不受温度影响而接入的直流反馈电阻；电容C用来旁路中频信号，它对465千赫附近的中频信号呈现的容抗极低，基本上可看成短路。所以电路的选择性主要取决于中频变压器的阻带好坏。如果把电容器C换成2L465A滤波器，如图5中将开关K放在“2”的位置，情况就不同了。根据2L465A的谐振曲线，当变频后的频率为465±10千赫的信号加到第一中放级输入端时，正好与2L465A陶瓷滤波器的串联谐振频率相同，陶瓷圆片即产生机械振动，呈现串联谐振特性，谐振阻抗为R\(_{S}\)。从谐振曲线A点的位置可以看出2L465A的串联谐振阻抗值（不大于35欧），远小于并接电阻R的阻值，中频信号（465±10千赫）电流就容易通过2L465A加到第一中放管的基极——发射极间，将此信号进行放大。而从变频级窜入到第一中放级的高于和低于465±10千赫的干扰，由于其频率偏离2L465A的串联谐振频率，如图4曲线所示，滤波器呈现很大的阻抗。这就使实际加到第一中放级基极——发射极间的干扰电压极微小。由此可知，采用2L465A陶瓷滤波器后，除了中频变压器有抗干扰能力外，陶瓷滤波器也能起到辅助抗干扰的作用。这样，收音机的选择性便会提高。如第一级中频变压器阻带为10分贝，陶瓷滤波器阻带为6分贝，那么这一级中放级总的阻带便成为16分贝。
四、主要技术指标
谐振频率：465±2千赫；
通带：－3分贝时f=±2.5千赫；
阻带：±10千赫时大于6分贝；
插入衰减：小于3分贝；
电容量：350微微法±250微微法；
滤波器在正、负极限温度（－10℃～＋55℃）下，谐振频率的变化不大于±0.4％。
五、电路上的应用
为了提高收音机的选择性，2L465A一般用在晶体管收音机的第一中频放大电路中。使用时，二引出脚接法不分极性。一般采用二只单调谐中频变压器的一级中频放大电路，如上海无线电三厂生产的春雷3P4型机，采用2L465A后，整机选择性可达20分贝左右；采用三只单调谐中频变压器的二级中频放大电路，如上海一○一厂生产的红波171型机，采用2L465A后，整机选择性可达26分贝左右；采用一对双调谐加二只单调谐中频变压器的二级中放电路，如上海无线电二厂生产的红灯2701型机，采用2L465A后，整机选择性可达32分贝左右。总之，加了陶瓷滤波器2L465A后，整机选择性比原来可提高6分贝。
但是，事物都是一分为二的。陶瓷滤波器虽然有上面所谈的优点，但也有它的不足之处。如2L465A陶瓷滤波器和单调谐中频变压器相似，不能解决通带与阻带的矛盾，采用了2L465A陶瓷滤波器的收音机调偏时音质会受到影响等等，尚待研究改进。（上海一○一厂技术组 袁之麟）
