在动手装制一架电视机前，一般应先考虑电路的总体安排。目前自制电视机多采用混合式。因显象管所需的扫描偏转功率较大，尤其是现代广角显象管（如110度、114度等），不但需要大的偏转功率，而且需要很高的第二阳极电压，所以扫描部分，如果采用晶体管，则所用电路不但需要很好地设计、试验，而且对所用晶体管的要求也很高，一般在自制条件下较难办到。但是，9寸电视机，可以考虑用晶体管，这是因为9寸显象管所需偏转功率及第二阳极高压均较低，用普通晶体管经过适当选择、组配是可行的。至于图象通道、伴音、电源等部分用晶体管完全可行。下面先介绍电源部分。
混合式电视机的电源部分一般包括下列供电系统：灯丝（显象管及电子管用），高压（电子管、视放末级晶体管及显象管用），低压（供各晶体管用）。晶体管电视机只有低压供电系统，其显象管各极高压及视放末级电压均由行输出变压器将回扫脉冲升压整流后取得。9寸电视机显象管的灯丝电压，直接取自低压整流电源。
无论是晶体管式或混合式电视机均可用有电源变压器式或无电源变压器式两种电源供给方式。混合式电视机的耗电功率较大，采用有变压器式电源供给方式存在着变压器体积大、重量重、泄漏磁场大的缺点，并且绕制变压器费材料，还必须加装较好的磁场屏蔽装置。它的优点是使用较安全。无变压器式电源就没有上述缺点，不过因为电视机的底板和市电直接相连，所以需注意安全，一般应适当考虑绝缘或干脆将电源线插头永远保持为电源地线与底板相连的状态。无变压器式电视机各电子管的灯丝供电，采用各电子管灯丝串联后接至市电的方法。由于混合式电视机用的电子管并不多，串联后的灯丝总电压较市电电压低许多，且各电子管的灯丝电流值大小相差较多，若用此方法不但要用较大的电阻来降压，还要用较多的均流电阻。这样，造成整机耗电过甚。这个办法在混合式电视机中实际上行不通。因此从一般自制条件来看，应该考虑用“混合式电源”，即电子管等高压供电直取市电整流，而灯丝电压取自变压器。这种“混合式有电源变压器电源电路”既能减少泄漏磁场的干扰、降低变压器成本、减小电视机尺寸及重量，又较无变压器式电源省电、可靠。16寸混合式电视机用混合式电源供电时耗电80～100瓦，14寸60～80瓦，19寸95～110瓦，9寸、12寸45～60瓦。
晶体管式电视机一般耗电较小。如9寸仅为20～25瓦，14寸为35～40瓦。故实际变压器很小，而且只有一、二组低压绕组，绕制方便，所以一般均考虑用有变压器式电源。但也可用无变压器式的，这时可用电容降压。用电容降压时，电源内阻将大大增加，用普通稳压电路不容易输出稳定的直流电压，因此必须很好地重新考虑较完善的稳压电路。无变压器式电源尚可用可控硅控制电路、直接高压输出电路等，因要求更高，所以自制更不容易。下面我们以一16寸混合式电视机电源电路及一9寸晶体管电视机电源电路为例，分别介绍一下电源电路装制及调整时应注意的问题。
1. 16寸混合式电视机电源电路
16寸混合式电视机电源电路如图1。该电路也可用于14寸和19寸电视机中，电路数据及元件均不需变动。电路中，变压器B\(_{1}\)次级有三组输出：①6.3伏0.6安一组是供显象管灯丝用的，由于显象管阴极对地一般均加有较高的正电压，为防止阴极与灯丝间击穿短路，显象管灯丝不能接地，所以灯丝绕组必须单独分开绕制，并应注意绝缘；②6.3伏5安一组是供扫描部分各管灯丝用的；③15伏0.4安一组输出电压由D3～D\(_{6}\)进行桥式整流，经BG1、BG\(_{2}\)、BG3等组成的串联型反馈式稳压电路后输出12伏直流电压，晶体管的直流工作电压均由此供给（视放末级除外）。12伏输出的负端接地，正端（A）供给伴音通道，正端（B）供给其它各部分电路。R\(_{18}\)是退耦电阻，装制时不可随便丢掉不用，否则易产生影条干扰等毛病。BG1、BG\(_{2}\)、BG3等组成的稳压电路是一典型的串联型反馈式电路，电路原理可参阅一般书籍，这里不再赘述。电路装制前对各元件要先检查一遍，防止接入有问题的零件，使调整时增加困难。通常电阻阻值应相差不大，电容器耐压要正常，特别应防止短路的电容器接入电路，如C\(_{9}\)～C12一般采用瓷片状电容，如果短路，接入电路就会引起整流二极管过流烧毁，特别要注意事先检查。整流管D\(_{3}\)～D6用反向耐压大于30伏、整流电流大于0.3安的二极管，如2CP21、03Z等。BG\(_{1}\)管要求BVceo≥20伏、β≥15，装制时需加散热片。BG\(_{2}\)管要求BVceo≥20伏，β=30～50，BG\(_{3}\)管要求BVceo≥15伏，β=30～50。稳压电路只要元件装制前经过检查无误，装接无误，一般并不需怎样调整。通上电源，用电压表检查输出电压，以12伏±0.5伏为好，如相差过多，可调节R\(_{16}\)纠正。

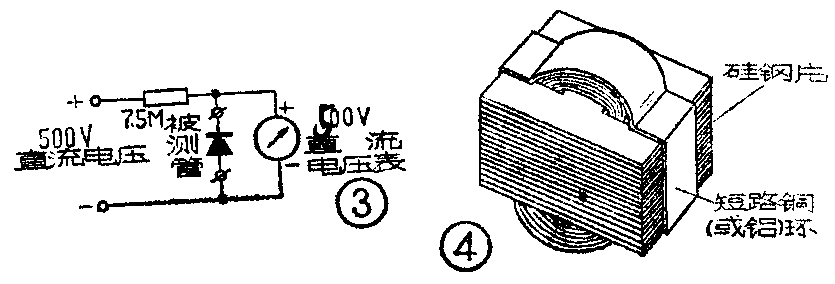

变压器B\(_{1}\)初级绕组（220伏）上加绕了一个绕组，使之成为自耦变压器形式，升压至260伏。该电压由D1、D\(_{2}\)半波整流后经滤波电路输出5档直流高压，供给扫描等各级电路用。采用分5档供电的方式，既满足了滤波的要求，也避免了各部分电路间经电源内阻耦合而互相干扰。图中A端（250伏）供帧输出管屏压用，B端（210伏）供帧输出管廉栅压用，C端（255伏）供行输出级及同步分离级用，D端（245伏）供行振荡管用，E端（80伏）是供末级视放晶体管用的。电路中R1是限流电阻，防止电路接通电源瞬间，电容充电电流过大而造成D\(_{1}\)、D2过流烧毁。R\(_{2}\)、R3是D\(_{1}\)、D2的均压电阻。D\(_{1}\)、D2应选用反向耐压大于400伏整流电流0.3安的整流管。为可靠起见，装制前最好测一下D\(_{1}\)、D2的反向耐压值，测试电路如图3，二极管接上后，电压表指数即为该管耐压值。
变压器B\(_{1}\)用截面积为26×42毫米（10.9cm\(^{2}\)）的硅钢片作铁心，功率容量70伏安左右。初级220伏、260伏档用直径0.38毫米漆包线绕990匝（220伏）、220匝（260伏），次级6.3伏0.6安档用直径0.51毫米漆包线绕29匝，6.3伏5安档用直径1.42毫米漆包线绕30.5匝，16伏0.4安档用直径0.38毫米漆包线绕72匝，初、次级绕组间应加静电屏蔽层。变压器绕好后浸渍绝缘清漆或石蜡，以免潮气侵入。由于该电源变压器的体积较小，漏磁场相应也较小，因此一般不加屏蔽罩，而加上一短路屏蔽环（用2～3毫米厚的铜皮或铝皮环绕变压器一匝，两端用螺丝固紧），如图4所示，这样可屏蔽掉一些漏磁通。实践证明，这样做的效果较好，避免了由于泄漏磁场干扰而引起的光栅畸变等毛病。高压整流电路装接无误一般不必单独调试，待整机扫描部分及显示部分装好后再一起调试。
2. 9寸晶体管电视机电源电路
9寸晶体管电视机电源电路如图2所示，也是一典型的串联型反馈式稳压电路，只输出12伏直流电压。由于9寸电视机在使用12伏电压作电源时，整机消耗电流最大达1.2～1.3安，因此要求稳压电源能保证输出足够大的电流。如果电路中调整管仍采用16寸电源电路中的3AD6来担任，那晶体管就会承受不了。因此要采用耗散功率更大的3AD30管来担任9寸电路中的调整管。同时，滤波电容C\(_{7}\)、C11也相应增大到2000微法。实践表明，用2000微法作滤波电容在电路其它部分均正常情况下，稍有余量，这样比较可靠。倘随意减小容量或电容器容量不足，将使输出电压纹波值增加，以致引起各种干扰。电路中C\(_{1}\)、C2、C\(_{3}\)～C6均为高频旁路电容和16寸电路中C\(_{1}\)、C9～C\(_{12}\)的作用一样，用来滤除由市电网路引入的高频干扰，同时也可减少通过供电网路对其它电视机的干扰。D1～D\(_{4}\)整流管可用不适宜作三极管用的3AD6型三极管，当然任何耐压大于30伏、整流电流大于1安的二极管都可用。电路中其它元件的选择、装制及应用时应注意的问题和16寸的电源电路一样。
电源变电器B\(_{1}\)用截面积19×35毫米（6.65cm\(^{2}\)）的硅钢片作铁心，功率容量25伏安左右，每伏匝数为7匝，初级220伏用直径0.25毫米～0.27毫米漆包线绕1500匝，次级16伏用直径0.93毫米～1毫米漆包线绕110匝，初次级间应加静电屏蔽层。该变压器设计较为紧凑，如所用绝缘纸较厚，绕制时应注意绕紧，以防绕到最后绕不下。绕好后应浸绝缘清漆或石蜡。变压器不需加磁场屏蔽装置，但如所用矽钢片的质量较差，可适当屏蔽，与16寸电视机中的电源变压器一样。
电路的调整与16寸电路中的稳压电路一样。
9寸电视机采用混合式时，电源部分可将16寸电源电路变通使用，不过不需这样大的功率，我们可以根据所需要的功率，适当压缩一下，这工作较简单，这里就不一一介绍了。

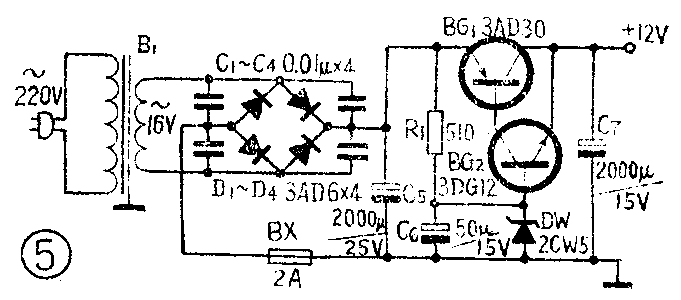

以上介绍的无论是9寸还是16寸电源电路中的12伏稳压电源，均采用了串联反馈型稳压电路。当然也可采用简易型的稳压电路。图5是一射极跟随器式的稳压电路。电路中BG\(_{1}\)与BG2组成复合管，其组合放大倍数β\(_{合}\)=βBG1·β\(_{BG2}\)。由于β值增加，因而改善了该稳压电源的稳压性能，可直接用于9寸电路中。对于16寸混合式电路，BG1可用3AD6型三极管，电容C\(_{5}\)、C7也可减小到500微法左右。
应该指出，事物都是一分为二的。这个稳压电源虽然电路结构简单了，但稳压性能不如上述串联反馈型电路好，所以应用时，应注意下列几点：
①由于这种稳压电路的输出电压近似等于稳压管DW的稳定电压，所以电源电压的变化就不能与所要求输出的电压（12伏）相差太多，否则会造成输出电压太高或太低，影响电视机正常工作。
②由于该稳压电路的稳压性能在很大程度上取决于稳压管的性能，所以应该选择稳压特性良好的稳压管。
③BG\(_{1}\)、BG2的β值如太小，会使稳压输出随负载电流的变化起落较大，这时应调换β较大的管子。一般要求BG\(_{1}\)管的β≥20，BG2的β≥40～80。（工人 王德湲）
