本文介绍一种测量0～4米水池水位的方法。将一根4米长的塑料绝缘导线头部密封，下面捆一重物，垂直放入水池作为水位测量探头，通过仪表连续反映0～4米水位的变化数值。

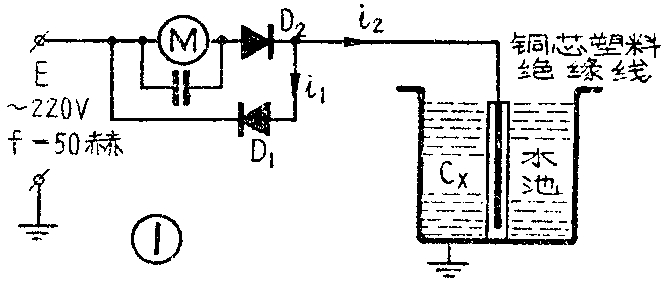

仪表的工作是基于电容充放电原理，如图1所示：放入水池里的塑料导线，随水池水位的升降，其对地电容也随之改变，设变化的电容为C\(_{x}\)，当电源电压E为正半周时，二极管D2导通，D\(_{1}\)截止，电流i2经D\(_{2}\)对Cx充电；在负半周时二极管D\(_{1}\)导通、D2截止，电容C\(_{x}\)放电电流i1流经D\(_{1}\)。因此在工频脉冲宽度足以使电容Cx充放电过程进行结束的情况下，通过表头M的平均电流为：
I=0.5E1;2πfC\(_{x}\)=Eπf·Cx
实际上，由于引出的传输线，存在着对地的起始电容C\(_{o}\)，为了使表头能准确地指示被测电容Cx，使其在最低水位时指示为零，需采用二极管桥式测量电路，以抵消由起始电容C\(_{o}\)所产生的电流，如图2所示。
电源E分别对（C\(_{o}\)＋Cx）和（C\(_{d}\)＋Ce）进行充放电，那么表头指示的平均电流为：
I=I\(_{2}\)-I3
其中 I\(_{2}\)=Eπf·（Co+C\(_{x}\)）
I\(_{3}\)=Eπf·（Ce+C\(_{d}\)）
当 C\(_{e}\)+Cd=C\(_{o}\)时，
则 I=Eπf〔（C\(_{o}\)+Cx）-（C\(_{e}\)+Cd）〕=Eπf·C\(_{x}\)
所以表头指示的平均电流值正比于被测电容变化值，这样就达到了测量水位的目的。
安装时，用作测量探头的塑料绝缘线要垂直放到水池底（水池是用水泥制的），在测量探头的引下处应避免靠近池壁，以尽量减少起始电容的附加误差。引出线采用双心塑料线架空至水池，避免与大地靠近，保持对地距离4米以上。双心塑料线的二根心线，一根接至水池塑料绝缘线，接头处注意不允许漏电；另一根线头部用火烧熔塑料，使它密封起来，作为抵消探头引出线的对地起始电容，安装完毕，将被测水池的水位降至最低，然后调整单联可变电容C\(_{e}\)，使表头指示的电流值为零。再将水池水位上升至4米，调整分流电阻R，使表头指示为满刻度。在此上下限之间，按所需显示的水位值标出刻度，这样重复调整二、三次后，基本能保证仪表指示准确。（余龙泉）
