为了更好地普及无线电活动，我们无线电短训班的同志，遵照毛主席关于“要节约闹革命”的教导，利用很便宜的废旧材料，制成了一种易于推广普及的简易耳机。下面就讲讲这种耳机的制作方法。
构造和原理
要想自制耳机，应该先了解一下耳机的构造和原理。
我们通常见到的耳机，它的构造并不复杂，是由一块永久磁铁、两个极片、线圈、振动片及外壳和接线柱等组成。常用耳机中的线圈是用较细的漆包线（42至48号，线径为φ0.10至φ0.04）绕成，圈数很多，它的直流电阻有2000欧、4000欧，耳塞机有600Ω、800Ω、1500Ω等，均称高阻耳机；另一种直流电阻只有8Ω或10Ω的耳塞机，称低阻耳机。

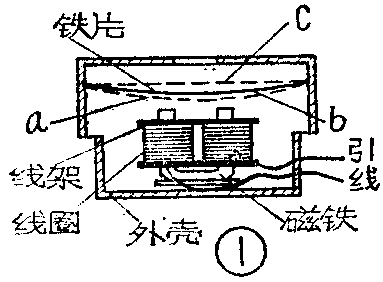

自制耳机的构造比常见耳机更简单。它由磁铁、线圈、振动薄铁片及外壳等几个部分组成（如图①）。其中两个线圈是先绕在线架上，然后套在磁铁上。振动薄铁片用听筒盖与听筒壳压紧。再用胶布粘牢。
自制耳机是怎样发声的？下面来谈谈这个问题。
一、线圈中没有电流通过时，振动片在图①中b的位置，这是因为磁铁的吸力和振动片的弹力相平衡的缘故。
二、当线圈中有直流电流通过时，线圈周围产生磁场，它的极性用右手螺旋定则来判断，即右手握住线圈，并且让四个手指顺指电流的方向，那么大拇指所指的方向就是磁场的北极（见图②）。当线圈磁场的极性和磁铁的极性相同时，磁铁的磁性加强，对铁片吸力也加强；极性相反时，磁铁的磁性减弱，吸力也减弱，所以有直流电流通过时，要注意电流的方向，接线就有正负极之分，通常用花色（红色）导线作为正极接线，白色线作为负极接线。接反了会使磁铁的磁性减弱。
三、当线圈中有音频电流通过时，在正半周，假设线圈所造成的磁场与永久磁铁的方向相同，因此磁极的磁性加强。电流从零变到最大值，振动片就从图①b位置相应地被吸到a的位置；此后，电流从最大值变到零，振动片又回复到b的位置。负半周时，情况相反，振动片就从b向c的位置变化，再回到b的位置。音频电流的振幅大小，决定振动片振动幅度大小。振动片就这样跟着音频电流的频率和振幅而振动，推动它周围空气产生相应的振动，发出声音。
耳机中加磁铁的目的，主要是使薄铁片被吸处于紧张状态，这样，上了振动时都有一定幅度，否则被吸时有振幅，不吸时则没有振幅，容易造成声音失真和灵敏度降低。
耳机中振动铁片和磁铁之间留有空隙，为了提高灵敏度，间隙应尽量小。但是间隙太小，大信号通过时会产生沙哑的杂音；而间隙过大，灵敏度就会降低。一般在铁片上下垫上纸圈来调节间隙，使声音最大而不失真。
制作材料

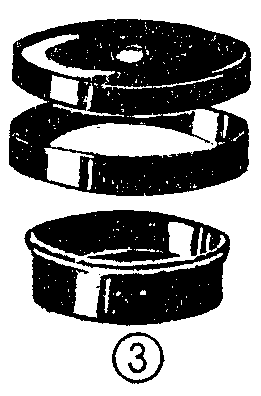

1．外壳：找一个药片瓶（一般装100片的瓶）的胶木盖，锯成两层，上盖打一孔（见图③）。找一个浆糊瓶盖，旁边打上两孔（见图③），盖底用乳胶贴一层牛皮纸。
2．振动膜片：用尽可能薄的圆铁片制成，直径和药片瓶盖一样。如果铁片太厚不易振动，可将铁片的直径裁小些，然后粘在牛皮纸上，再剪成圆片。
3．纸垫圈：需要较厚的垫圈时，可用窄条胶布代替，外径和圆铁片一样。
4．胶布一段（13～15厘米）。牛皮纸、乳胶若干、两色多股软接线各60厘米。
5．废钢锯条若干，按图④所示尺寸，用砂轮磨整齐。废钢锯条由充磁机充磁后代替永久磁铁（充磁机的原理和使用将在下期介绍）。

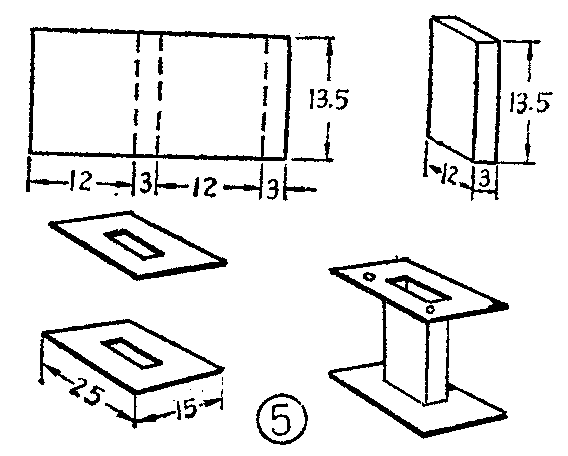

6．线圈支架两个：用稍硬的纸板或纸盒按图⑤所示尺寸裁好，用乳胶粘固，用锥子穿两个引线孔。
7．绕线包两个：找线径φ0.08（φ0.04至φ0.12均可）漆包线约100米，每个线包绕1500圈（约50米），直流电阻约175欧，两个线包共350欧左右。如果用φ0.10线绕制，则两个线包共240欧。如果做低阻耳机，漆包线线径可用0.1至0.12，圈数可以减少，每个线包绕600圈即可。在绕制时，可用手摇钻代替绕线机，见图⑥。把手摇钻横着固定在台虎钳上（或其它物体上），找一个抹浆糊的竹片放入手摇钻插钻头的孔中，并固定住。线圈支架套在竹片上，转动手摇钻的摇柄，即可绕线。
在绕线圈时，如发现漆包线有断头的，一定要用细砂纸将绝缘漆打光，并用焊锡接好，再用薄绝缘纸包住。绕制完毕，应检查线包是否通路。
组装
1．确定线圈正负极和它产生磁场的南北极。为了使二个线圈在有电流通过时，所产生磁场相加，假设电流流入端为正极，电流流出端为负极。按右手螺旋定则判断磁场的极性，注明南北极和正负极（见图⑦）。将两个线包靠拢，尽量贴近，用牛皮纸把交接处贴牢，使两个线包互相不脱离。把线圈支架宽余部分修整成近似圆形，以便装入盒盖内。再将一个线包的正极和另一个的负极焊接好。

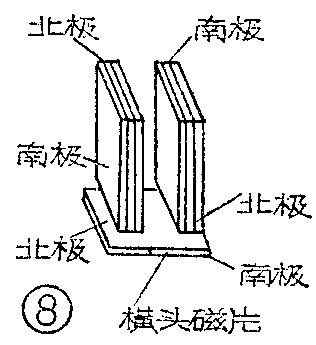

2．钢锯片充磁后磁极的组合按图⑧进行。
①先将横头的磁片用牛皮纸、乳胶（或万能胶）封固在线包底部。它的南北极性和线包的南北极性要相反。
②将其它磁片分别插入线包里，注意南、北极性要和线包的南北极性相同，并且和横头磁片相吸住。磁片和线架之间的空隙注入少许乳胶封固，使磁片不易振动或脱落。

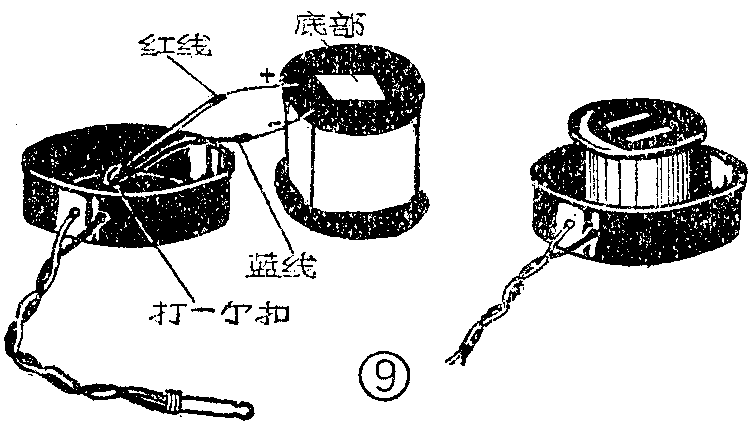

③将软接线（红、蓝各一根）和线包的正、负极接线焊接好（见图⑨）。用乳胶将线包底部和浆糊盖底部粘在一起。检验耳机接线正负极的方法很简单，将耳机引线接到毫安表或微安表上。当振动膜片迅速向磁铁贴近时，如表针向右摇动一下；而振动膜片迅速离开磁铁时，表计向左摆动一下，则正表针所接引线即耳机的正极。负表笔接的是耳机的负极。如果磁片极性放错，磁性减弱，或线圈正负极接错，表针就摆不起来。
④粘外壳。将外壳倒扣在平板上，使磁片和外壳在一个平面上，用乳胶将大小两盖粘固（见图⑩），如有空隙可塞一圈纸圈，再封固，等干固后再挪动。
⑤调整振动铁片与磁铁片之间距离。将振动铁片上下都垫纸圈（层数可增减）放在磁片上，并使铁片和磁片之间有一定的空隙，空隙大小可在试听时用增减纸圈来调节。
⑥盖上盒盖，用胶布粘好，就可试听。自制简易耳机外型见图⑾。如用铁丝再给耳机做个架子，能戴在头上收听，使用起来就更方便。（北京少年宫无线电短训班）
