初次参加无线电制作活动的广大青少年，往往对收音机中的各种元件和接线不熟悉。为了更好地普及无线电活动，我们根据毛主席关于“普及的东西比较简单浅显，因此也比较容易为目前广大人民群众所迅速接受”的教导，最近试验推广了一种用子母扣作连接线的半导体单管机示教板，通过它可以了解半导体收音机的基本元件和连接线路的基本方法。这种示教板元件简单，容易安装，一块示教板可以供很多人轮流使用，实践证明效果较好。
示教板的制作
1．印制线路板：取一块纤维板或其它任何绝缘薄板（尺寸可以根据现有材料而定），外边钉一个边框（不用边也可），用浅色油漆（如米黄色）刷面，用深色油漆（如蓝色）刷边。待油漆干后即可把线路图绘在示教板上。绘的方法有两种：如是少量制作，可以把线路图先绘在一张和底板相同大小的白纸上，然后再用复写纸绘在底板上，最后用毛笔蘸上黑漆在底板上描出线路图；如果制作量较大，可先把线路图绘在一张和底板大小相同的一张较硬的纸上（如硫酸纸），然后把有线路的地方刻空。把刻好的纸板放在油印机的纱筚子下面，把刷好油漆的底板放在纸板下，和印一般宣传材料一样用胶皮或毛笔蘸上黑油漆刮印。为了防止漆在底板上洇开，使线条不整齐，可在漆中加一些滑石粉以增加稠度。还可以先在废纸上练习，等掌握规律后再往底板上印。

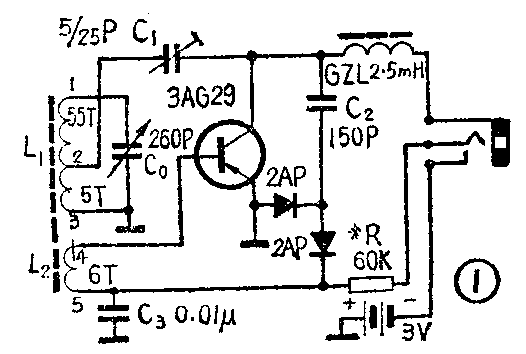

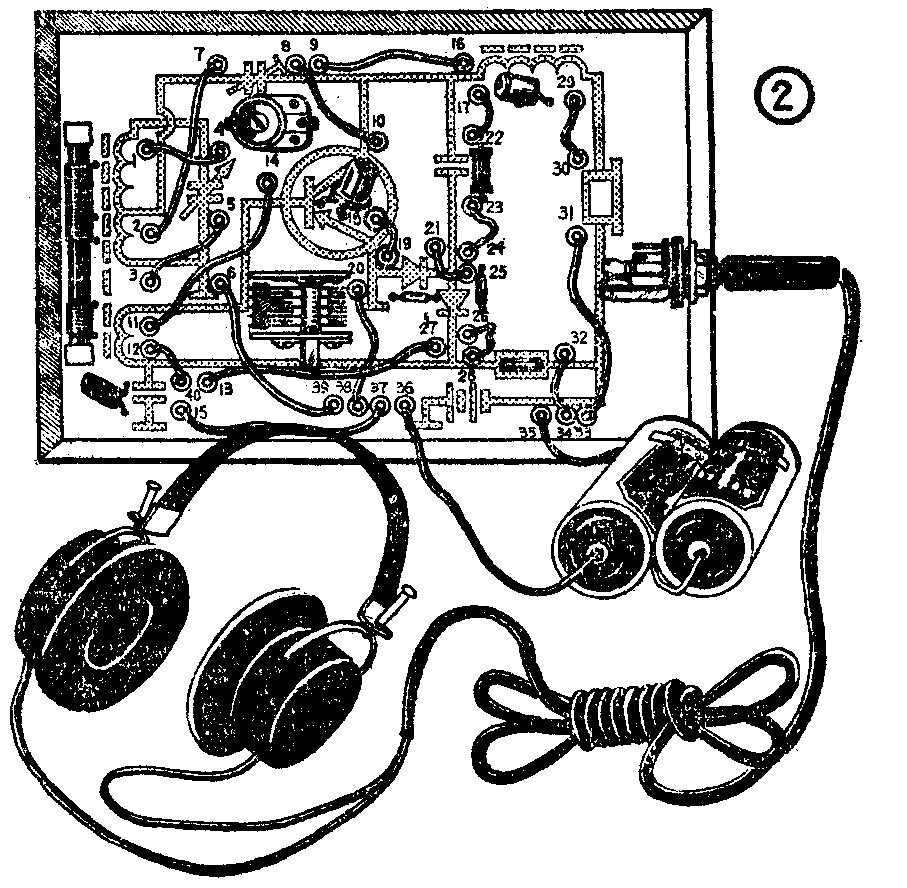

2．元件的安装：各个元件的型号和数据可以参考图①。安装时，先把子母扣中的子扣用钢丝固定在每个元件符号的引线端。为了方便，可以在每个接线端标上号码（如图②），然后把收音机所用元件安装在相应的符号旁边，并用细铜丝在底板后面和相应的子扣焊接好。另外，做一些连接线，每根连接线（用软塑料线）的两端各焊一个母扣。连接线的长短，可根据图②中相应导线的长度来选择，可做成长短两种。再把两节1.5伏电池串起来，在正负极引出线端各焊上一个母扣，以便和线路板中的电池子扣端相接。
为了节约用线的条数，可把示教板上子扣8、9；16、17；24、25；5、6；19、20；27、28；13、40；33、34、35；36、37、38、39分别用一根铜丝连接好。最后按照线路用母扣连线把线路接好，输出端接上一个高阻耳机（图中采用2000欧姆头戴式耳机），调整好偏流电阻等使收音机正常工作，示教板就制成了。有关单管机的原理、具体制作和调整方法，本刊以前讲过很多，这里不再重复了。
使用方法
这个示教板使用的对象是初次参加无线电制作活动的中小学生。对于高年级学生，可以先让他们认识元件，然后讲解线路的工作原理和接线方法，最后把原来接在线路板上的母扣连线全部拆下来，让初学者自己去练习接线；对于较低年级的学生，主要可先让他们认识元件，原理可以少讲或不讲，假如接线有困难，可以直接告诉他们接线的号数，最后使他们都能听到收音机的声音，达到有一个感性的认识。另外，还可以由教师事先接好线路，有意制造几处错误，让初学者学习检修技术。总之，只要动脑筋，想办法，就会使这种示教板发挥更大的作用。（北京市宣武区少年宫无线电组）
