我们自制了一个简单的阻容测量仪，它可以帮助我们了解电桥的原理，也可以方便地测出电阻、电容值。这个仪器测量电阻时分四档：R×100欧、R×l千欧、R×10千欧、R×100千欧；测量电容时也分四档：C×100微微法、C×1000微微法、C×0.01微法、C×0.1微法。
工作原理
电路如图1所示。它是由音频振荡电路、桥式电路及作为平衡指示的耳机组成的。三极管BG、变压器B、电容器C\(_{5}\)、C6组成变压器反馈音频振荡电路。当合上电源开关K\(_{1}\)时，在L1、C\(_{5}\)振荡回路中，产生了一个电冲击信号，这一信号经过反馈线圈L3馈送到晶体管BG的基极，成为BG的输入信号，经过BG的放大，在振荡回路中就有信号输出，这一较强信号又被L\(_{3}\)馈送到基极，再放大再输出、再反馈，如此循环下去，直到建立起振荡。由于晶体管是非线性元件，最后将达到饱和，输出一等幅振荡。振荡器的输出由变压器次级线圈两端引出，加在桥式电路上。

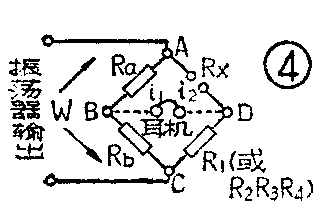

测电阻时，电桥的四个臂分别为R\(_{a}\)、Rb、R\(_{1}\)（或R2、R\(_{3}\)、R4）、R\(_{x}\)，见图4。从图4可以看出，如果AB和AD两个臂上的电压降相等，那么B、D两点的电位就相同，便没有电流流过耳机，耳机就不会发声（或声音最小），电桥处于平衡状态。如果AB和AD间的电压降不相等，那么B、D两点的电位就不相同，在耳机中就有电流流过，发出声音，电桥处于不平衡状态。另一方面，在没有接耳机时，可以看出AC间的电压降VAC=i\(_{l}\)Ra＋i\(_{1}\)Rb，或者V\(_{AC}\)=i2R\(_{x}\)+i2R\(_{1}\)，而VAB=i\(_{1}\)Ra，V\(_{BC}\)=i1R\(_{b}\)；VAD=i\(_{2}\)Rx，V\(_{DC}\)=i2R\(_{1}\)。因此，VABV\(_{AC}\)=i1R\(_{a}\);i1R\(_{a}\)+i1R\(_{b}\)=RaR\(_{a}\)+Rb；V\(_{AD}\);VAC=\(\frac{R}{_{x}}\)Rx+R\(_{1}\)。如果要VAB=V\(_{AD}\)，就必须VAB;V\(_{AC}\)=VADV\(_{AC}\)，即Ra;R\(_{a}\)+Rb=\(\frac{R}{_{x}}\)Rx+R\(_{1}\)。由此得出，Ra（R\(_{x}\)+R1）=R\(_{x}\)(Ra+R\(_{b}\)），化简得出RaR\(_{1}\)=RxR\(_{b}\)，或者Ra;R\(_{b}\)=RxR\(_{1}\)。这就是说，在Ra;R\(_{b}\)=RxR\(_{1}\)的条件下，VAB必等于V\(_{AD}\)，BD间没有电压，电桥处于平衡状态。在Ra;R\(_{b}\)=RxR\(_{1}\)又叫电桥平衡条件。图3中Ra、R\(_{b}\)为图1中电位器W的两部分可变电阻。从平衡条件中可以得到Rx=R\(_{a}\);RbR\(_{1}\)。由于，R1是已知的标称电阻，\(\frac{R}{_{a}}\)Rb之值可以用线性电位器W旋转的角度来表示，所以可以测知R\(_{x}\)。在测电容时，桥式电路是由电位器W、标称电容C1（或C\(_{2}\)、C3、C\(_{4}\)）及被测电容Cx组成。由于R\(_{a}\);Rb=\(\frac{X}{_{cx}}\)Xc1=1;ωc\(_{x}\)/\(\frac{1}{ωc}\)1=C\(_{1}\);Cx, 得到C\(_{x}\)=RbR\(_{a}\)C1，C\(_{1}\)为已知的标称电容，所以，可以测得Cx。
元件选择
电路中，晶体管BG可以用任何型号的高、低频管，我们用的是3AX22，β值为40。变压器B是用晶体管收音机中功放级的输入变压器，因为L\(_{1}\)、C5组成振荡回路，所以可以通过选择C\(_{5}\)的值，来选择振荡频率。标称电阻、电容应选用误差小的元件，这样可以提高测量仪的准确度。变换量程的开关K2是一只分线器，我们用了有8个档位的分线器，所以测量电阻、电容各有4个量程，若需要再增加量程，可改用多档分线器或波段开关。电位器W的阻值应选在几百欧姆范围内，因为电阻值太大，测量误差大，而阻值太小，又不能测量高电阻值。电位器W一定要用线性电位器，这样才能进行线性刻度。一般用WX\(_{3}\)、WX5等都行。耳机用的是800欧姆的双线圈式耳塞机。电源开关K\(_{1}\)用钮子开关。
装配使用

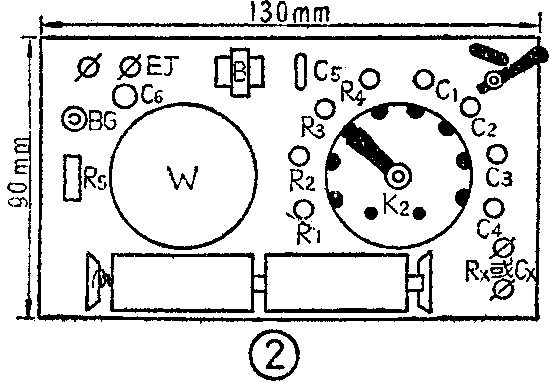

整个电路装在一块130×19O毫米\(^{2}\)的胶木板上，如图2所示。3伏电源用两节2号电池，若用大一些的胶木板，也可以用两节1号电池。调整偏置电阻R\(_{5}\)，使BG的集电极工作电流为0.5～2毫安，我们选用的R5为200千欧的电阻。工作电流调好后，这时旋动W，耳机中应有音频叫声。若没有音频叫声，应把L\(_{1}\)或L3的两个接头调换一下，使电路起振。振荡器调好后，就可以画刻度盘了。

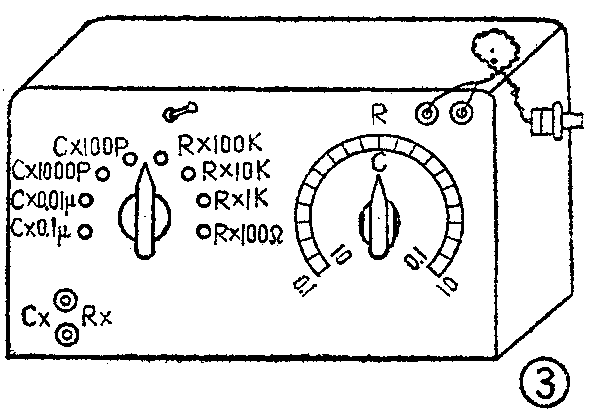

画刻度盘时，先把一块白纸剪成圆形，贴在面板上，圆心应与电位器轴心重合。然后在电位器的轴上安一个有指向的旋钮。画电阻倍率刻度时，首先把电位器的始端刻度定为0.1，旋动电位器至终端，且把终端刻度定为10，把转柄在0.1～10范围内所画的弧度线等分为20格，把每格再等分为10小格即可。画电容倍率刻度时，把电位器始端的刻度定为10，终端的刻度定为0.1即可，其余刻度与电阻倍率刻度相同。刻度盘越大，刻度越准确，仪器的测量准确度也越高。度盘画好后，最好用标准电阻、电容校准几次。仪器的外型如图3所示。
使用时，先接通电源，选好量程，耳机中应能听到音频振荡声。然后接入待测电阻或电容，调节电位器旋钮，使声音消失（或最小）为止，此时旋钮所指的倍率数乘以电阻或电容的量程即为所测元件值。（北京市75中学课外无线电小组）
