（罗祖蔚 编）1．这里介绍的仅是GEI型和GEIB型标准铁心片的数据。这两种铁心为窄窗口式，故制成的变压器用铜少、用铁多，体积重量较大，但却具有价格低的特点。

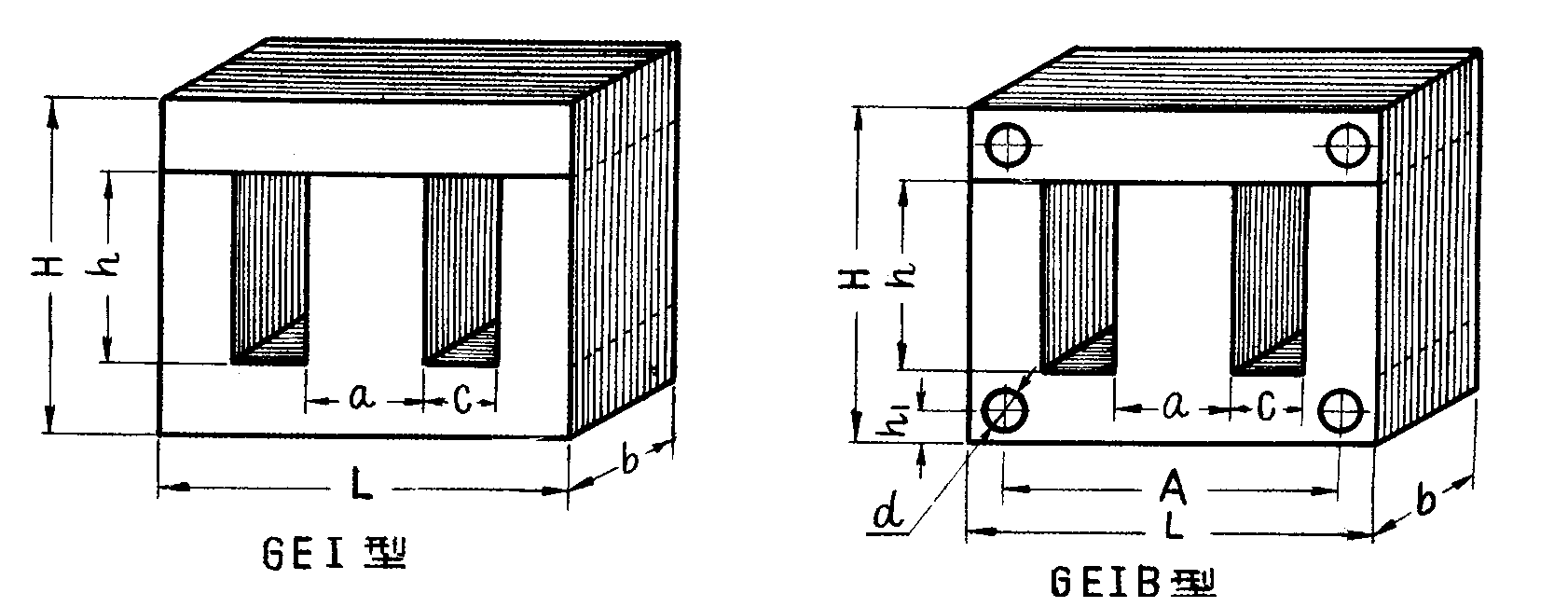

2．GEI型和GEIB型铁心是由“E”字形铁心片和“I”形横条铁心片交错叠成。GEI型和GEIB型铁心结构形式加封三附图所示。前者无固定孔，后者有四个固定孔。
3．常用的铁心片厚度为0.35毫米和0.2毫米两种。铁心片材料根据不同要求有热轧的和冷轧的各种牌号的电工钢片。铁心片表面绝缘层有氧化膜和涂硅钢片漆两种。

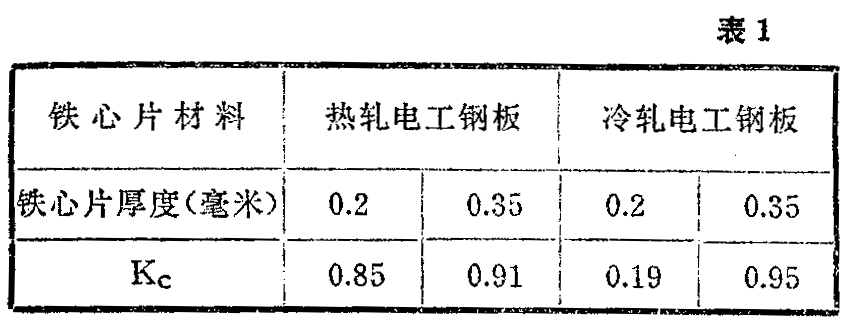

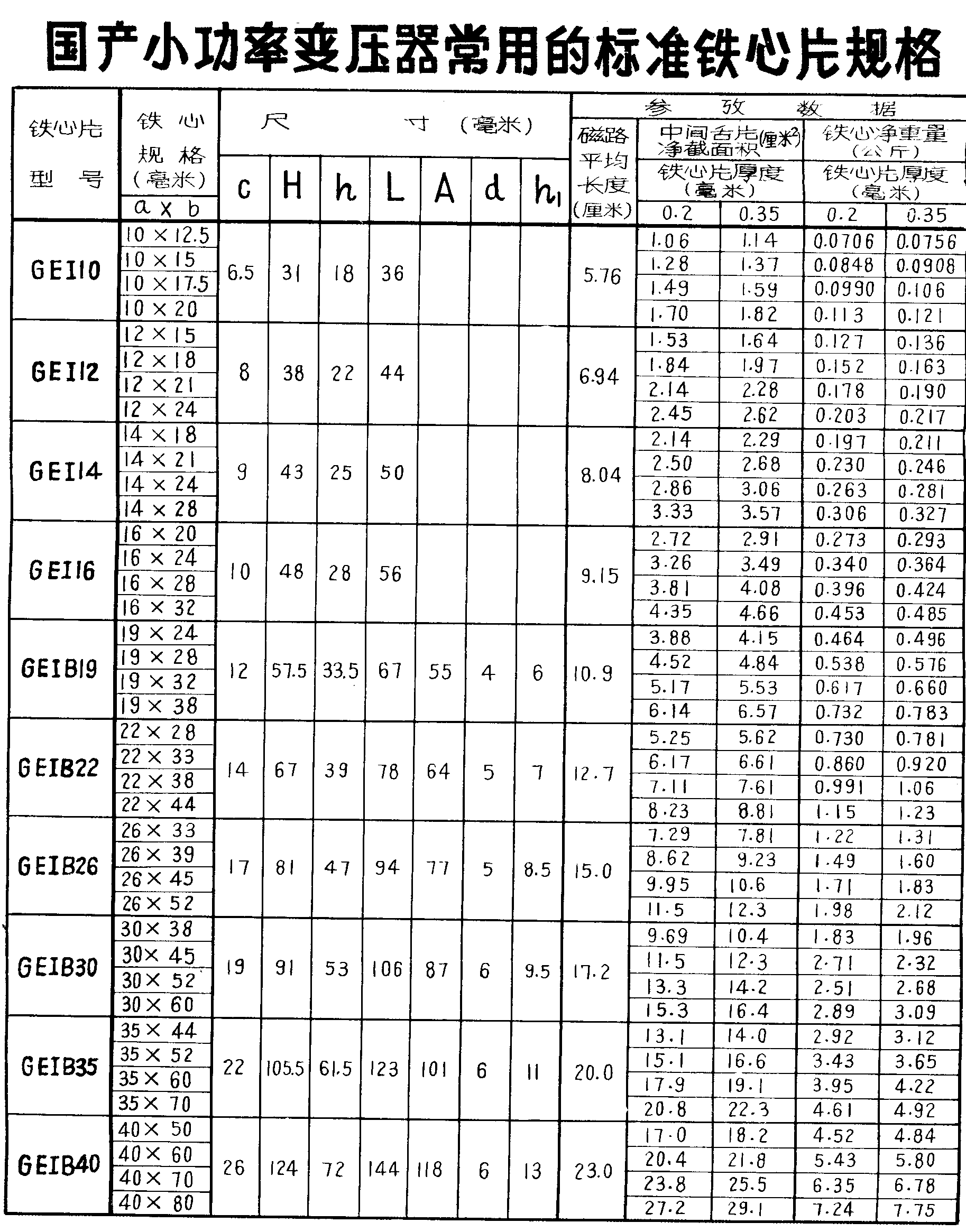

4．封三表中所列的铁心片叠厚尺寸（b）是标准叠厚。参考数据栏中铁心净截面积和铁心重量是按热轧电工钢片计算，其铁心占空系数K\(_{c}\)按表1规定选择，铁心片材料比重为7.55。若不采用封三表中的标准叠厚，参考数据栏中的中间舌片净截面积Sc和铁心净重G\(_{c}\)应另外自行计算。
5.参考数据计算公式：
（1）磁路平均长度：
l\(_{c}\)=h＋\(\frac{ha}{2c}\)＋2.57a（厘米）
（2）中间舌片净截面积
S\(_{c}\)=a·b·Kc（厘米\(^{2}\)）
（3）铁心净重
G\(_{c}\)=Vc·K\(_{c}\)·γc（克）
式中；V\(_{c}\)——铁心体积，厘米\(^{3}\)；Kc——铁心占空系数（见表1）；γ\(_{c}\)——铁心片材料比重，克／厘米3。
