“简易电视机高频通道”一文在本刊1974年第7、8期上发表后，编辑部转来一部分读者提出的问题。现就这些问题，对原文作如下补充，对原文一些错误和不妥之处予以更正。
1．原文附图（印刷线路板图）上的L\(_{4}\)和L6线圈接地的一端，应分别接在R\(_{7}\)和R8、R\(_{12}\)和R14的交点上，否则编置电压加不到晶体管基极上去。因此，原印刷板图这两处，应按原文图①（电路图）改正，即将原印刷板图中L\(_{4}\)下面的孔与R7上面的孔连接，而与R\(_{7}\)下面的孔所连接部分（“地”）断开。同样，L6上面的孔应与R\(_{12}\)下面的孔（即与R14上面孔相连的）连接，而与R\(_{12}\)上面孔所连部分（“地”）断开。
原文图④中，基极（b）到电容（3300）下端连线应去掉。
2．关于视频检波二极管的极性接法，可根据图象信号是加到显象器件的阴极还是栅极以及视频放大器的级数确定。显象器件的阴极需要供给负极性的图象信号（电压是正的），而栅极要求的与此相反。如果采用示波管作为显象器件，一般是从第一栅极馈入正极性图象信号。此时，视频放大器若采用一级，检波二极管的极性应按原文图①所示接入。若采用显象管时，二极管的接法与此相反。在视频放大级是采用一级共发共基组合的放大电路中，其输入与输出信号的相位变化与用一级共发射极电路的相同，也是倒相180度。

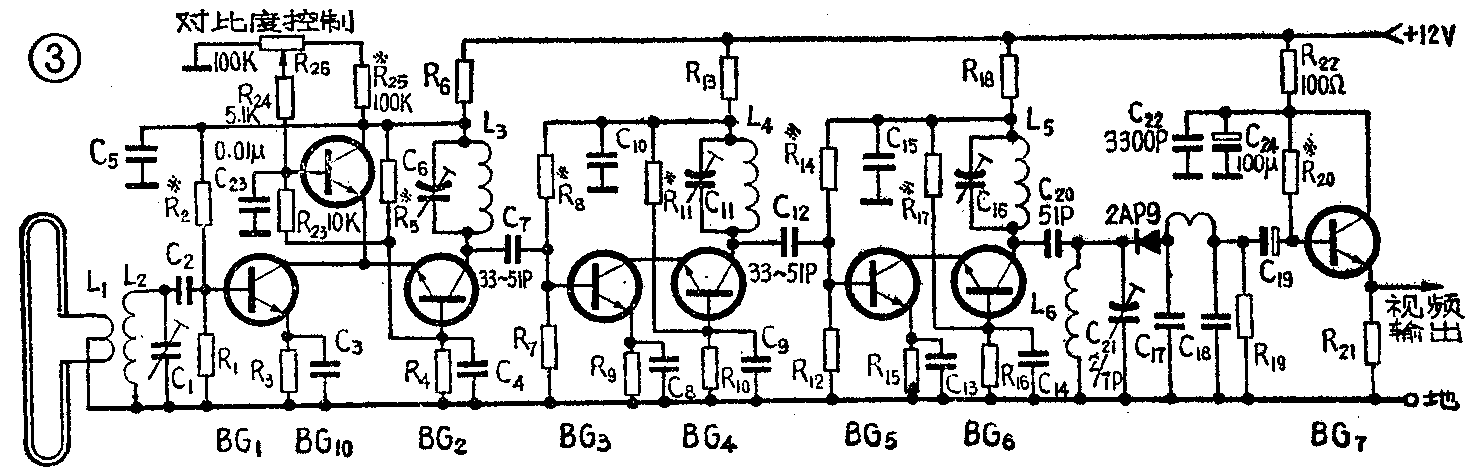

3．关于调谐回路的残圈，如找不到合适的骨架，可以将原线路采用的电感级间耦合，改为电容耦合。因此原图①中调谐回路线圈的次级绕组都不要了，只绕初级绕组，用直径0.5～0.8毫米的镀银铜丝或漆包线绕制成直径10毫米的空心线圈，并将其直接焊接到瓷介质微调电容上（如图①），圈间的距离，初步拉成与线径相近。圈数可按原文表二所列圈数减少半圈。由于线圈改为单线圈，故表二中L\(_{4}\)、L6都不用了。高放输出与检波级的耦合可改为电容耦合双调谐回路，这样改对拉宽频带有利，但要将L\(_{8}\)改为L6，并加上调谐电容C\(_{21}\)组成这个调谐回路。L6的圈数应按原文表二中L\(_{3}\)的数据减半圈绕制。同时在安装位置上应使L5和L\(_{6}\)互相隔离开来，不能有电感耦合。图③就是采用电容耦合的线路图。这个线路共有五个调谐回路，各回路的调谐方法是：L2调在欲接收频道的中心频率（即调L\(_{2}\)兼顾伴音与图象）；L3调在中心频率与图象载频之间（即使图象对比度增加，但不要达到最强）；L\(_{4}\)调在中心频率与伴音载频之间（使伴音加强，同时图象更加清晰）；L5调谐于伴音载频附近（使伴音最响而不干扰图象）；L\(_{6}\)调在图象载频上（即图象对比度最强）。这是一种调整方法，另外还可以采取在保证一定灵敏度的情况下，尽可能地降低L2、L\(_{3}\)、L4的Q值，即在L\(_{2}\)、L3、L\(_{4}\)三个调谐回路上分别并联1～2千欧的电阻，然后把三个回路都调在中心频率附近，最后将L5调在伴音载频附近，L\(_{6}\)调在图象载频上，利用最后这一级来拉宽频带，这样调整也可得到较好的效果。调整时除了用微调电容调节外，还可以用拉长和压缩线圈圈距的方法达到调谐。上述两种调整方法，究竟哪种好，可自行选择。

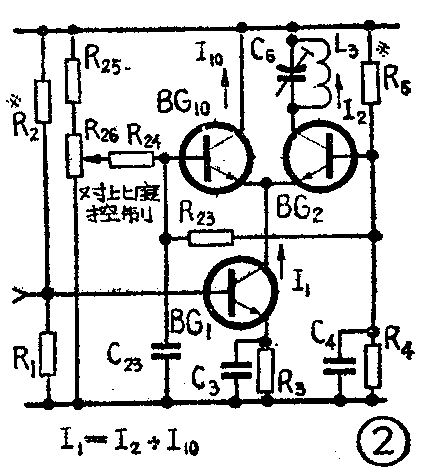

4．对比度的控制位置放在哪里好？对比度控制可放在高放的输入端，也可放在视频放大的输入端。在一般产品电视机中，由于在高放和中放级里都加有自动增益控制，高、中放各级的增益，随着信号强弱而自动调整，所以不会因输入信号太强而使晶体管饱和。一般都把对比度控制放在视频放大级。但是在简易电视机中，一般都不加自动增益控制，如果输入信号过强，有可能使高放各级晶体管出现饱和，一经饱和，视频信号将有可能被限幅。严重时，将失去同步信号。在这种情况下，若对比度控制是放在视频放大级，即使减低对比度，由于不能减弱高放各级的输入信号，仍有可能出现饱和现象。所以很多简易电视机都把对比度控制放在高放第一级，利用改变第一级的工作点（即控制第一级增益），来达到控制对比度的目的。但因为第一级的工作点改变了，其结电容和其它一些高频参数亦将随着变化，这会影响通频带的特性。原文图①电路中的对比度控制是放在视频放大级的，因此就存在这样一个缺点。所以改用下述方法来控制对比度。其原理见图②，具体线路见图③。具体作法是在第一级共基接法的晶体管BG\(_{2}\)上再并接一只晶体管BG10。于是共发射极管BG\(_{1}\)的集电极电流，便由两条支路流通到电源。一条是共基极管BG2，另一条是分流管BG\(_{1}\)0。当BG10上没有偏置电压时，BG\(_{1}\)0管无电流通过。全部电流流过BG2，此时增益最高。当BG\(_{1}\)0管的基极有正向偏置电压时，BG10管将BG\(_{2}\)管的电流分去一部分，分去愈多，流过BG2管的电流就愈小，增益就变低。故只要改变BG\(_{1}\)0管的偏置电压，控制第一级高放的增益，就可以达到控制对比度的目的，而且对共发射极管BG1的工作点没有影响，不会影响频率特性。这种控制对比度的方法可以叫作分流法。这一线路的调整也很简单：先将对比度控制电位器旋到对比度最强的位置，即将电位器R\(_{26}\)（100千欧）的动臂旋至接地端，此时BG2管的工作电流和e、c极间电压，均应与原来未加BG\(_{1}\)0管时的一样（见原文调整一段）。然后，将对比度电位器再旋至另一端，这时因BG10管有电流流过，BG\(_{2}\)管的电流就减少了，再调整与对比度电位器（R26）相串联的电阻（R\(_{25}\)），使BG2管刚好没有电流流过，然后把这个电阻固定下来，调整工作即告完成。接收电视信号时，只要旋动对比度电位器，就能在一个较宽的范围内，调节高效增益，达到控制图象对比度的目的。BG\(_{1}\)0管可选用3DG6型硅管，要求穿透电流尽可能小。（吴德麟）
