在使用电烙铁的焊线车间或班组里，因电烙铁拔插次数频繁，容易发生电源混线、超载熔断保险等中断电源的现象。如果没有指示设备，有时电源中断后不能立刻被发现，直到电烙铁发凉时才被查觉。为了解决上述问题，我们自制了一个电源保险熔断自动告警装置。

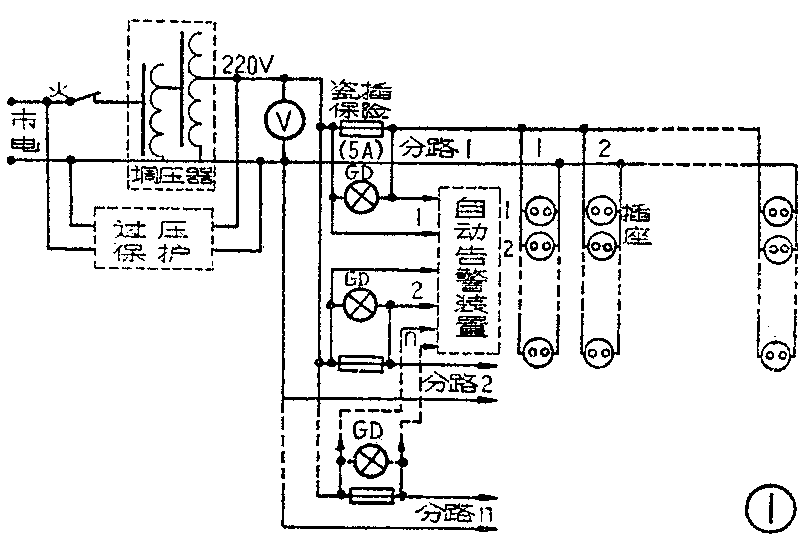

图1是自动告警装置在电源系统的安装部位。告警系统跨接在分路保险（5A）的两端，正常供电时，其输入端处于短路状态，所以告警系统不工作，不消耗电能。
当发生故障时，保险（5A）熔断，则告警系统与负载部分（或短路点）构成回路，使告警系统有电压输入，所以才有告警信号发出。

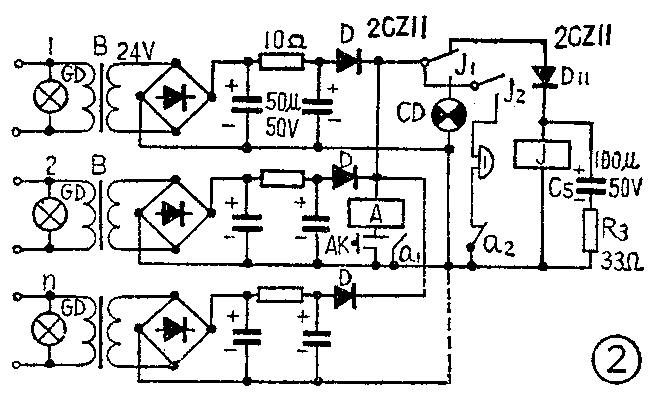

图2是自动告警装置详图。将自动告警装置跨接在分路保险的两端，每分路用一变压器（220V／24V）及桥式整流滤波电路，经二极管D复接到断续部分。断续部分的继电器J动作时，催修灯CD亮、铃响、并切断自身的启动电路。继电器A为切铃用，由按钮AK启动，接点a\(_{l}\)自保、a2切铃，C\(_{5}\)、R3串联后跨接在继电器J的两端，靠电容器的充放电来延长J的启动与释放时间，从而形成了继电器的断续动作。二极管D\(_{11}\)阻隔R3、C\(_{5}\)对外回路放电。
当发生下列情况时，本装置就发出告警信号：
1．长时间混线：当发生混线时，分路保险（5A）熔断，告警系统经混线处构成回路。告警灯GD明亮，催修灯CD闪亮，铃声断续响，等待处理。
2．查混线地点：由GD灯指示出所在分路，如烙铁混线（短路），可逐个往下拔，观察告警信号，当发现GD灯由明亮变暗亮时，即为混线处。因为有故障的烙铁拔掉后，告警系统与负载（即其他没有故障的烙铁）构成串联回路，回路阻抗增加，所以灯变暗。为了准确起见，可以反复插拔几次加以证实。当故障未排除之前，铃声一直响着，也可以用手动按钮AK进行切断。故障排除后插上保险（5A），告警状态自动解除。
3．瞬时混线：分路保险（5A）熔断，GD灯处于暗亮状态（亮度与负载有关），催修灯闪亮，铃响。此时插上保险（5A）即可恢复供电。
4．超载告警：当用电量超过保险负荷时，保险（5A）熔断，其告警状态同瞬时混线一样，此时必须减少负荷，否则保险（5A）插上后又会熔断。
5．安全检查：每天下班时可以逐个拔一下分路保险（5A），检查全车间各个班组是否有烙铁还插着。如果有，则GD灯暗亮，插着的烙铁越多灯越亮。如果没有，则灯不亮。
分路告警灯GD应小于或等于最小规格电烙铁的瓦数，最好用220伏、15瓦指示灯泡，否则告警系统不能可靠工作。
继电器应采用直流12伏至24伏范围内均能可靠工作的高灵敏度继电器，或者用能满足这一要求的电话继电器。
分路保险（5A）处，只能用瓷插式单保险，不能用电闸开关。因为保险丝熔断后，通过跨接的告警系统与负载组成串联回路，使闸刀上下端均带电，将无法更换保险丝。
变压器铁心可按初级220伏，次级24伏，0.5安培考虑。插座数量可根据分路保险容量而定。(邓殿顺)
