辨别高低频管的测试器

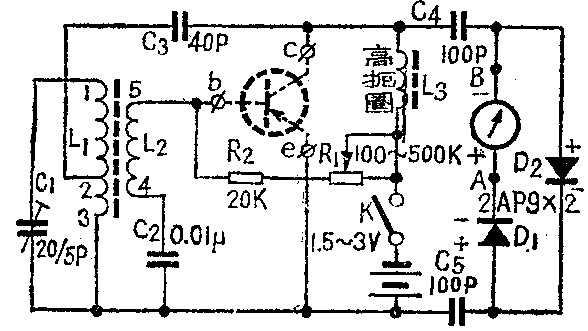

我根据再生电路能产生振荡的原理，安装了一种辨别高、低频三极管的测试器。其电路见下图（如果被测管为NPN型，只须将图中电池反接即可）。图中电表指示部分，可用万用表或耳机代替。

将被测管插进电路后，可以看出这是一个共发射极再生电路。如果插入高频管，因再生过强，就会引起振荡，并将振荡产生的高频信号经电容器C\(_{4}\)、C5送到由二极管D\(_{1}\)、D2组成的整流电路，变成脉动电流，由电表指示出来。如果插入电路的是低频管，就不能产生振荡，那么电表也就无指示。因此，根据电流表指针是否偏转，即可辨别是高频管还是低频管。

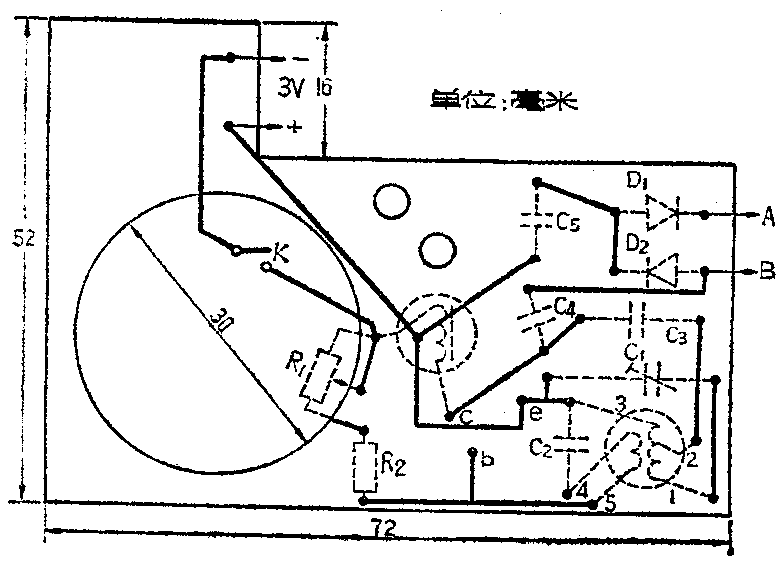

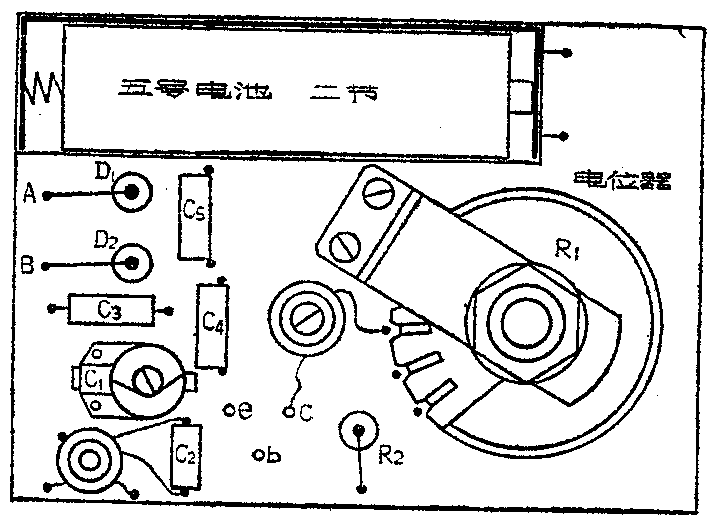

测试器的振荡频率主要由L\(_{1}\)的圈数和C1的容量来决定，可选在中波段535～1605千周之间。线圈L\(_{1}\)、L2可绕在普通电子管收音机调磁心式中周骨架或类似的小磁心上。我用Ф0.015毫米纱包线，L\(_{1}\)绕120圈，在20圈处抽头。同向绕15圈为L2。L\(_{2}\)的4、5端要按电路图所示接线，如这二端接错，电路不振荡（当C1为12P时，测出振荡频率为1500千周）。L\(_{3}\)是普通的高频扼流圈，可用Ф0.1毫米左右的漆包线在另一个小磁心上绕300～500圈。电位器R1的作用是调被测管的偏流和调节电路的振荡幅度。为防止管子因电位器旋至最小阻值时偏流过大而烧毁，必须串联一个固定电阻R\(_{2}\)。整流器可用2AP型晶体二极管。再生电容器C3的容量只要能使电路产生足够的振荡即可。除表头外，整个装置可放在一个小盆里。零件安装见下图。三极管插座可用Ф0.5毫米左右的单股裸铜线绕制，方法是：先将裸铜线并排地在大头针上绕20圈左右，抽去大头针即成插座。

1．把万用表拨到直流电流0.5或1毫安档上（也可用相应的直流电表），正表笔接电路中A点，负表笔接至B点，将被测管插上，把K闭合，旋转电位器R\(_{1}\)，如电表中表针有指示，则被测管为高频管；如表针无指示，则为低频管。

2．如果没有现成的万用表和相应的表头，在使用时，可用一副耳机（阻抗800～1000欧）插在A、B处。插上被测管，将K闭合，旋动电位器，如能听到啸叫声，就说明是高频管，否则就是低频管。

3．如果有一个表头，可综合各种好的电表电路，制作多用途的电表。这时二极管D\(_{1}\)、D2既是高频整流器，又是电表交流电压档的整流器。电源可直接用万用表里的电池。从电路图上看到，由于用了C\(_{4}\)、C5两个电容器，就将测试器里的直流电与电表分开，互不干扰了。

1．电流表的量程：流经电流表的脉动电流大小，主要由电容C\(_{4}\)、C5容量的大小，被测管本身的频率特性以及电源电压、偏流所决定的。当振荡频率为1500千周，C\(_{4}\)、C5各为100PF，电源电压为3V时，调整偏流，测出一般高频管流经电表的最大电流均在500微安至1毫安左右。当其它参数不变，电压为1.5V时，最大电流在200到500微安。如果增大C\(_{4}\)、C5的容量，可使输出电流有所增加。因此在制作时，需考虑表头的灵敏度，以尽量达到满刻度。

2．振荡频率的调整：该装置的振荡频率最好调在1500千周。调整时在装置上插一个已知的高频管，接通电源，旋动电位器使电路起振（耳机中有啸叫声或电表指示在300微安左右）。然后将此装置靠近一架超外差式半导体收音机，并把收音频率调到1500千周。再用塑料起子慢慢旋转测试器中微调电容C\(_{1}\)和电感线圈的磁心，使收音机产生啸叫为止。这时，测试器的振荡频率就是1500千周。（工人 黄怀远）
