机床进退车控制器

🏠 首页 《无线电》杂志 1974年 🔗 第12期 🔗 第10页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 南京永丰化工厂电工班 🔗

机床通常靠行程开关的碰撞控制进退车。由于进退车惯性大,行程开关是有触点元件,容易损坏。我们用简单的晶体管电路做成机床进退车控制器,代替行车开关,不仅延长设备使用寿命,减小了维修量,而且加工质量也提高了。

图1
图1 🔍原图 (412×411)

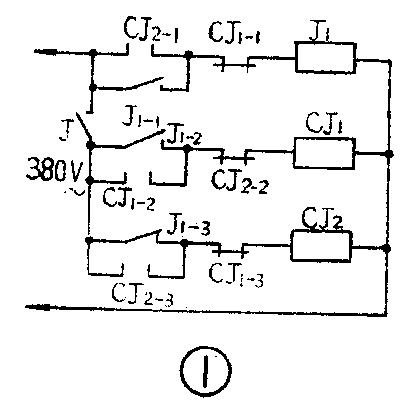

进退车控制器由晶体管控制电路和二次控制线路组成。图①示出的二次控制线路中,CJ\(_{1}\)、CJ2分别是控制电机正转和反转的交流接触器,J\(_{1}\)是中间继电器。随着受晶体管控制电路控制的执行继电器J常开触点的通→断→通→断→通……,二次线路中将出现CJ1吸合→CJ\(_{1}\)、CJ2均释放→CJ\(_{2}\)吸合→CJ1、CJ\(_{2}\)均释放→CJ1吸合……的循环动作,导致电机正转→停→反转→停→正转……,这样就实现了机床的进退车控制。

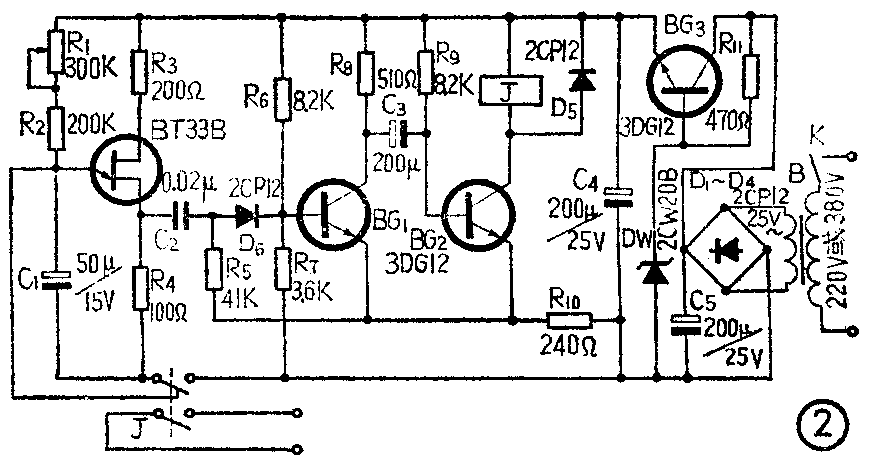

晶体管控制电路如图②,工作过程如下:当一合上电源开关K,电源接通时,由BG\(_{1}\)、BG2组成的单稳态电路处于BG\(_{1}\)截止、BG2导通的稳态。这时执行继电器J动作,其常闭触点断开并接通由单结晶体管BT33B组成的脉冲形成电路的电源。C\(_{1}\)通过R1和R\(_{2}\)充电,当充电至单结晶体管峰点电压时,BT33B导通,第一基极电位突变,通过C2、R\(_{5}\)组成的微分电路并经二极管D6隔离,形成一正尖脉冲加在BG\(_{1}\)基极上,使单稳态电路翻转,J释放。C1通过J的常闭触点迅速放电至零,保证了一周期充电从零开始。暂稳状态结束后,单稳态电路又进入稳态。如此循环,便可使执行继电器J的常开触点(接二次线路中)完成通→断→通→断→通…… 的动作了。根据图②所示的数据制作,J动作时间为15~30秒,释放时间约1秒。

图2
图2 🔍原图 (873×468)

执行继电器J用522型继电器改制,拆去原线包,用直径0.15毫米的线绕4000匝左右,使其直流电阻约360欧即可。变压器B用电铃变压器改制。C\(_{1}\)最好用钽电容。其它元件无特殊要求。 (南京永丰化工厂电工班)
