本刊1973年第3期介绍了一种“简易恒温控制器”，工作灵敏，结构简单，很易自制。我们做了几个，投入使用后，发现温度传感器J\(_{1}\)动作过于灵敏，其双金属片在频繁地动作中容易发生变形，造成控制温度的偏差；同时传感器J1的频繁动作也造成继电器J\(_{2}\)的接触点过速磨损和热源灯泡连续闪烁，很快损坏。
针对存在问题，我们在原控制器的传感器J\(_{1}\)两端并接了另一个传感器J1′和继电器J\(_{2}\)的一个常闭接点J2-2。如果要求温度控制在25℃～28℃之间，将J\(_{1}\)′和J1的闭合温度分别调到25℃和28℃，就会自动完成温度控制动作。
电路原理如图1。在温度低于25℃时，由于J\(_{1}\)和J1′都开路，晶体管BG工作，带动继电器J\(_{2}\)动作，其常开接点J2-1闭合，灯泡亮，将周围空气加温。此时J\(_{2}\)的常闭接点J2-2断开。当温度上升到25℃时，J\(_{1}\)′闭合，但由于J2的常闭接点J\(_{2}\)-2此时已经断开，所以晶体管仍然导通，继电器J2仍然吸动，灯泡仍亮。等温度继续上升到28℃时，J\(_{1}\)闭合，晶体管BG截止，继电器J2释放，J\(_{2}\)-1断开，灯泡熄灭，停止加温。同时J2的常闭接点J\(_{2－2}\)闭合。此时温度开始下降。在空气温度略低于28℃时，J1由闭合转为断开。但此时由于J\(_{1}\)′和J2的常闭接点J\(_{2}\)-2都处于闭合状态，所以BG仍不能导通，温度继续下降。一直等温度降到25℃以下，J1′由闭合转为断开，管子BG才导通，J\(_{2}\)又重被带动，灯泡才由灭变亮，重新给空气加温。这样，就把温度控制在25℃～28℃的范围内。
图中传感器J\(_{1}\)和J1′可用废日光灯启动器氖泡或废热继电器双金属片改制，继电器J\(_{2}\)如果没有常闭接点，可以用薄铜片制作，其它元件仍可参考原文所提供的数据。

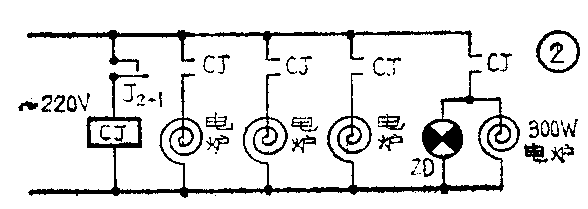

如用普通灯泡作热源，最好是选择功率相同的几个灯泡串联起来使用。这样，灯丝在接近红热状态下工作，发射热线的比率比可见光线大，既能充分利用电能，还会延长灯泡的寿命。在选择热源时，还要注意继电器J\(_{2}\)的常开接点J2-1所能通过的电流限度。如果恒温室空间较大，需要数千瓦功率的热源时，可利用继电器J\(_{2}\)的常开接点J2-1去控制一个交流接触器CJ（见图2）。以CJ的三个主触点分别去控制三个大功率电炉。CJ的联锁触点除利用它来接通指示灯外，还可以用它来控制一个300瓦的电炉。至于采用哪种型号的接触器合适，则决定于所用电炉功率的大小，可参考下表。
接触器型号 CJ10——5 CJ10——10 CJ10—20
每个主触点可接
电炉的功率 300W 600W 1500W
此外，如果把两个传感器密封在一个玻璃瓶内，然后放入水中，可以进行水温控制。
这种恒温控制器可用于育种站、仪表室、农药厂、养鱼池、孵化房等场所做温度控制。(工人王少科 王忠学)
