在晶体管收音机的输出级中，推挽管的选配是很重要的。但有些无线电爱好者选配推挽管时，仅仅是在万用表上测量一下直流电流放大倍数β—或根据管顶色点进行选配，其结果装出来的收音机音质不佳，非线性失真系数较大，明显地感觉出失真。这是因为直流β相同的管子，交流大信号电流放大倍数β并不相同。管顶色点相同的管子有很多β值相差在10以上；色点都是根据小信号电流放大倍数点的，而且小信号电流放大倍数相同的管子，大信号电流放大倍数并不都是相同的。管子不对称，装出来的推挽放大器偶次谐波就大量增加，失真就很大了。所以只有挑选大信号电流放大倍数相同的管子，才能装出失真小的放大器。

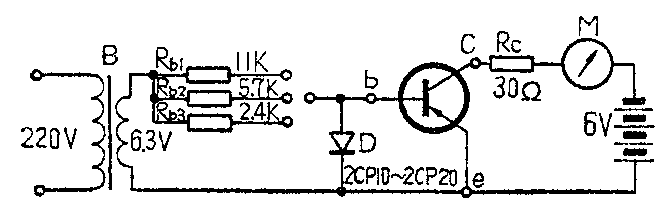

现介绍一种简单的测量晶体管大信号电流放大倍数的方法。电原理图如附图。
图中由变压器B与电阻R\(_{b1}\)（或Rb2、R\(_{b3}\)）组成一个50赫正弦波近似恒流源（此处采用恒流源是为了防止管子输入阻抗随信号变动时，对注入电流有影响。为了模拟管子在推挽放大器的工作状态，这里没有加偏流）。注入基极电流的平均值：Ib≈o．45×U/R\(_{b}\)式中U为变压器次级电压，U=6.3V。
根据收音机的工作电流范围和管子β值的范围，我们取I\(_{b}\)为0.25mA、0.5mA、1mA三种值。这样Rb1＝0.45×6.3V/0.25mA≈11K；R\(_{b2}\)＝0.45×6.3V／0.5mA≈5.7K；Rb3≈2.8K（图中选用2.4K）。
电表M用直流50mA或100mA的表头，也可采用万用表的50mA或100mA档。电表读出的数值是集电极电流I\(_{c}\)的平均值，因β=Ic／I\(_{b}\)，而Ib的值分别为0.25mA、0.5mA、1mA，β可通过公式β=Ic／0.25mA=4I\(_{c}\)，β=Ic／0.5mA=2I\(_{c}\)，β=Ic／1mA＝I\(_{c}\)直接读出β值来。Rc为集电极限流电阻，防止因集电极电流太大而烧毁管子。二极管D是为了防止三极管发射结被过高的反向峰压击穿，在信号源正半周时短路三极管的发射结用的。图中R\(_{b}\)的取值较大而Rc取值小，近似地满足输入开路而输出短路的测试方法，所以β值也是近似准确的。
测试时，为了防止β较高的管子通过太大电流，先选取最大的R\(_{b}\)值，以后逐渐转换档位得到明显的读数，就可算出β值来。选管时尽量挑选β相近的管子，根据我们的实验证明，选配的管子β值相差≤3％的，装出来的推挽放大器非线性失真系数≤5％，这就比测直流β值来选配精确多了。（黄远晖）
