投影电视机

投影电视机的研制与生产就是为了更快更好地让更多的工农兵能收看电视广播节目。

我厂目前试产的KQ－2型黑白投影电视机是在毛主席革命路线指引下，贯彻“独立自主，自力更生”的方针试制出来的。现将该机的原理、使用、维护作一简单介绍。

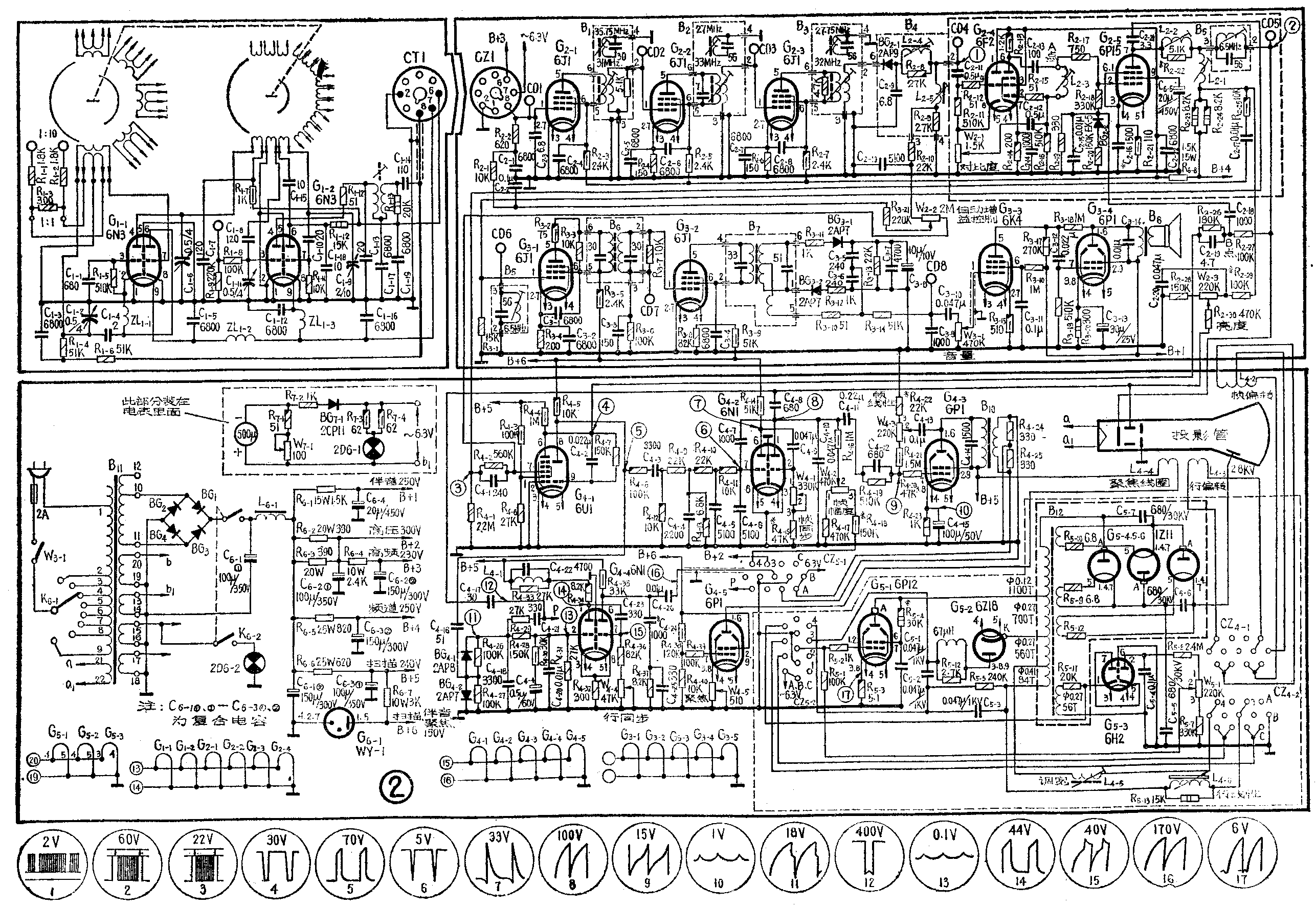

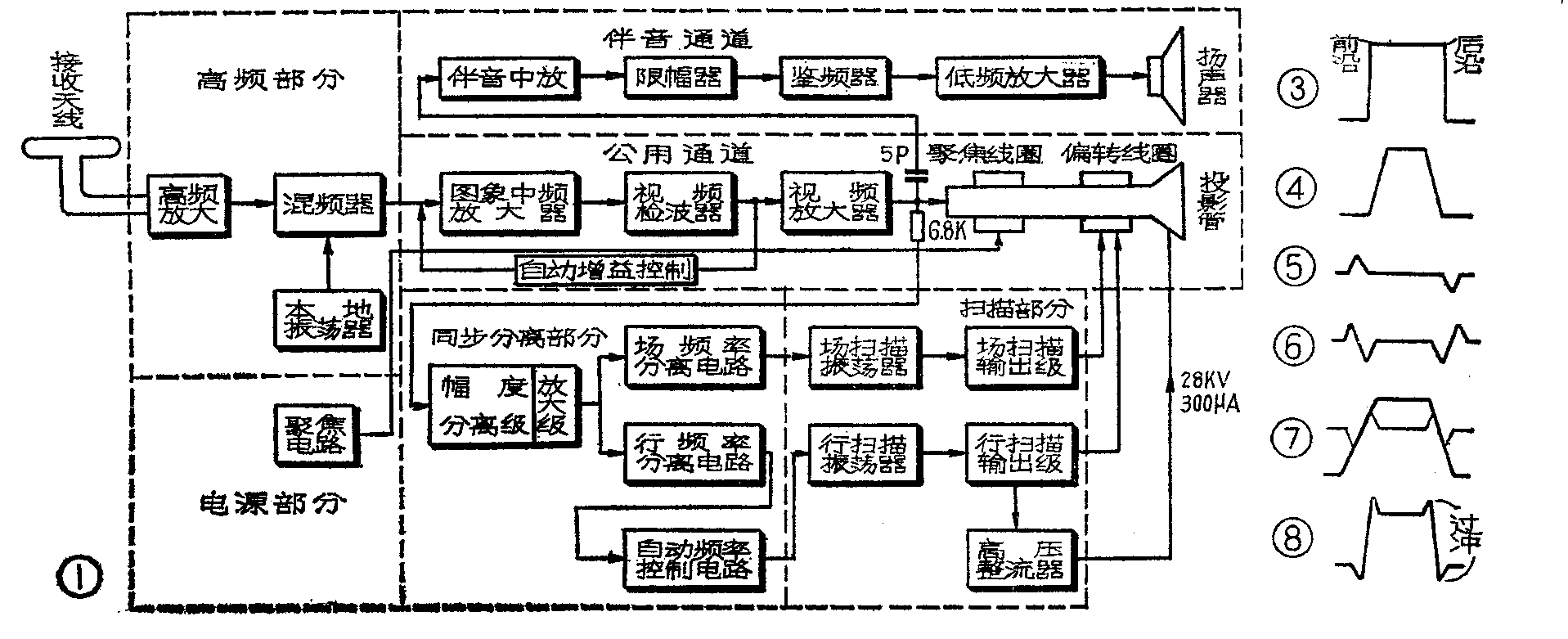

KQ－2型黑白投影电视机（简称投影机）的组成方框图见图①，其电路图见图②。投影机顾名思义是用一种名叫投影管的特殊显象管呈现出非常明亮的图象，再经光学系统放大、校正，投影到离机器2.8—3.0米远的屏幕上。屏幕大小为1米×1.3米，约为14寸电视机屏幕面积的20倍，可供300—500人同时观看电视节目。

投影机的组成除了具有和普通电视机相同的（如高频头、中频公用通道、伴音系统以及行、帧扫描）部分外，还增加了光学系统，用投影管取代显象管，在视放电路中增设了“微分校正”电路和直流分量恢复电路。这里仅简要介绍投影机的特殊部分。

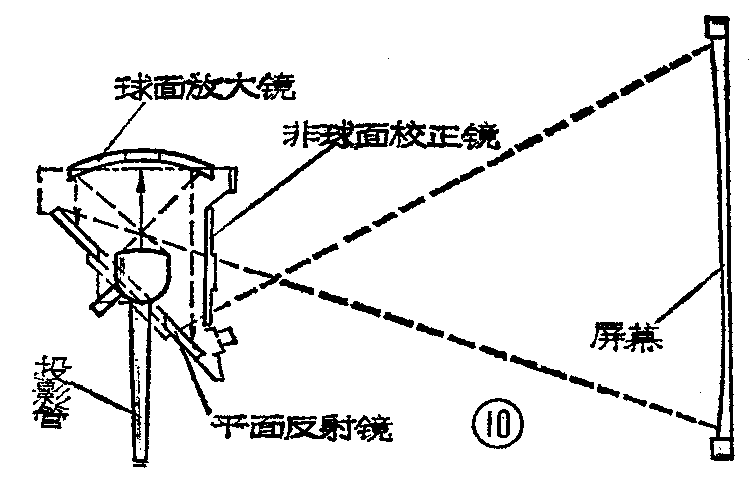

1．光学系统：主要由球面反射镜、平面反射镜和校正透镜（或非球面校正镜）组成。其影象投射原理如图⑩所示。当投影管管面呈现图象后直接照射到球面反射镜上，经球面镜放大了的图象反射到平面反射镜上。如果此时不经校正镜而由平面镜直接反射到屏幕上，看到的将是模糊不清失真的图象。这是因为投影管管面上任意一点的光会同时照射到球面镜的不同点上，反射后变成许多条光线，而这些光线又不能同时相交于一点，球面镜边缘上反射光线的焦点比里面部分反射的光线的焦点近，这就出现了象差（叫球面象差），因而使图象失真。所以光象在由平面镜反射到屏幕的过程中，要经过校正透镜对由球面镜带来的象差加以校正后再投射到屏幕上。对上述三块镜片的加工工艺和镜片的安装都有一定的要求，否则达不到成象、聚焦的目的。

2．投影管：从结构上来说类似于老式磁聚焦磁偏转的显象管，它的电子枪除灯丝外也有三个电极（阴极、控制极和加速极），而外形尺寸比显象管小的多。由于投影机是将光象投射到远距离的屏幕上，因此要求投影管荧光屏的发光亮度比显象管高几十倍，这就必须有足够的加速电压和电子束电流，同时还要求投影管管面分辨率比显象管的高，否则投射到屏幕上的图象清晰度就达不到要求。本机所采用的投影管的电特性见表。为了同电视机显象管比较表中还列出了35SX2B（14寸）显象管的电特性参数。

3．投影机的电路特点：由于投影电视图象面积大，而人眼视觉又很敏感，图象稍有缺陷极易发现，故对图象质量（如清晰度、灰度等）要求就高。除对光学系统、投影管有一定要求外，在电路方面也采取了一些相应措施。

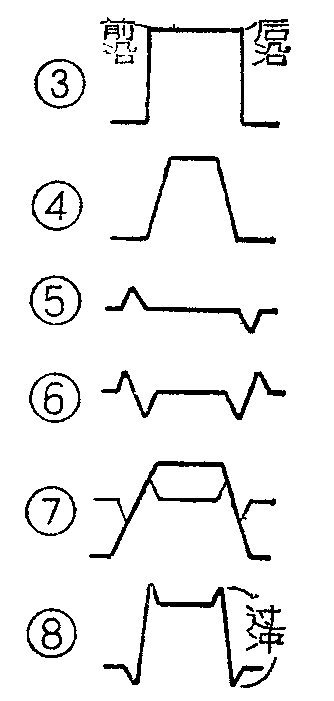

①视放电路：因投影管所要求的加速电压高达25～28千伏，且束电流大，而管屏面积比显象管的小得多，所以光点的孔阑、光晕等效应，会严重影响图象的清晰度及调制度。为减小这方面引起的失真，在视放电路增加了孔阑校正电路（“微分校正”电路）。孔阑失真的校正原理是这样的：当一个脉冲方波如图③（相当于电视图象由黑到白的跳变信号）由于孔阑效应和通道的传输使脉冲方波的前后沿倾斜变成图④形状，这在电视图象上表现为“拖尾”现象，影响清晰度。这个倾斜的“方波”经一次微分校正变成极性相反的两个小尖脉冲（图⑤），再经二次微分校正得到图⑥所示双向小尖脉冲。这个双向小尖脉冲和主信号混合（图⑦）得到前后沿陡度有小量过冲的跳变信号（图⑧），前后沿的小量过冲（可调节的）使孔阑失真得到校正，改善了清晰度。具体电路见图②右上角粗虚线勾出的视放部分内。电路图上G\(_{2}\)-4电子管（6F2）为微分校正级，它的三极部分为一低阻（阴极）输出器，五极部分与线圈L2-3及电容C\(_{2}\)-13构成校正电路。视频主信号由W2-1电位器（对比度调整）经电容C\(_{2}\)-3输出，一路送入G2-4管（6F2）五极部分栅极进行放大校正再送至A点；另一路经线圈L\(_{2}\)-3送到A点；两路信号相混，再经电阻R2-13送入G\(_{2}\)-5（6P15）管进行高电平放大，使CD5处有50～90伏（峰—峰值）调制电压，去调制投影管。同时在G2-5（6P15）管栅极回路接有二极管（EK—5）组成的直流分量恢复箝位电路，这是为了减少由于电路不便于都接成直流交连，而是采用阻容耦合，使得电视信号在传输过程中失去直流分量所引起的图象失真而采取的一种措施。

②行输出单元：因投影管要求行输出部分应供给稳定的28千伏高压，2安的偏转电流，行逆程时间需短（小于13μS），这里选用了G\(_{5}\)-1（6P12）和G5-2（6Z18）管组成行输出级。为了使高压稳定，在行输出变压器次级有一绕组产生负脉冲，经G\(_{5}\)-2（6H2）管整流，再经滤波分压后送至6P12管栅极，使6P12管建立一固定负压（－35伏左右），当行输出电压变动时（如因负载变化引起），此固定负压亦变，以控制6P12管的工作，使输出电压得到调整，达到稳定目的。由于电压较高，因此绝缘要好，并不应有跳弧放电引起杂波干扰。这里将三倍压器件及行输出变压器作成一固定单元，安置在一油箱内。这样可以用油来调节温度及解决跳弧等问题。

③聚焦电路：因投影管为电磁聚焦，故专门用一电子管G\(_{4}\)-5（6P1）作为恒流电源，聚焦线圈串在它的板极回路，调节W4-5电位器可改变6P1管板流，使流过聚焦线圈L\(_{4}\)-4的电流改变，引起磁场改变达到聚焦的目的。

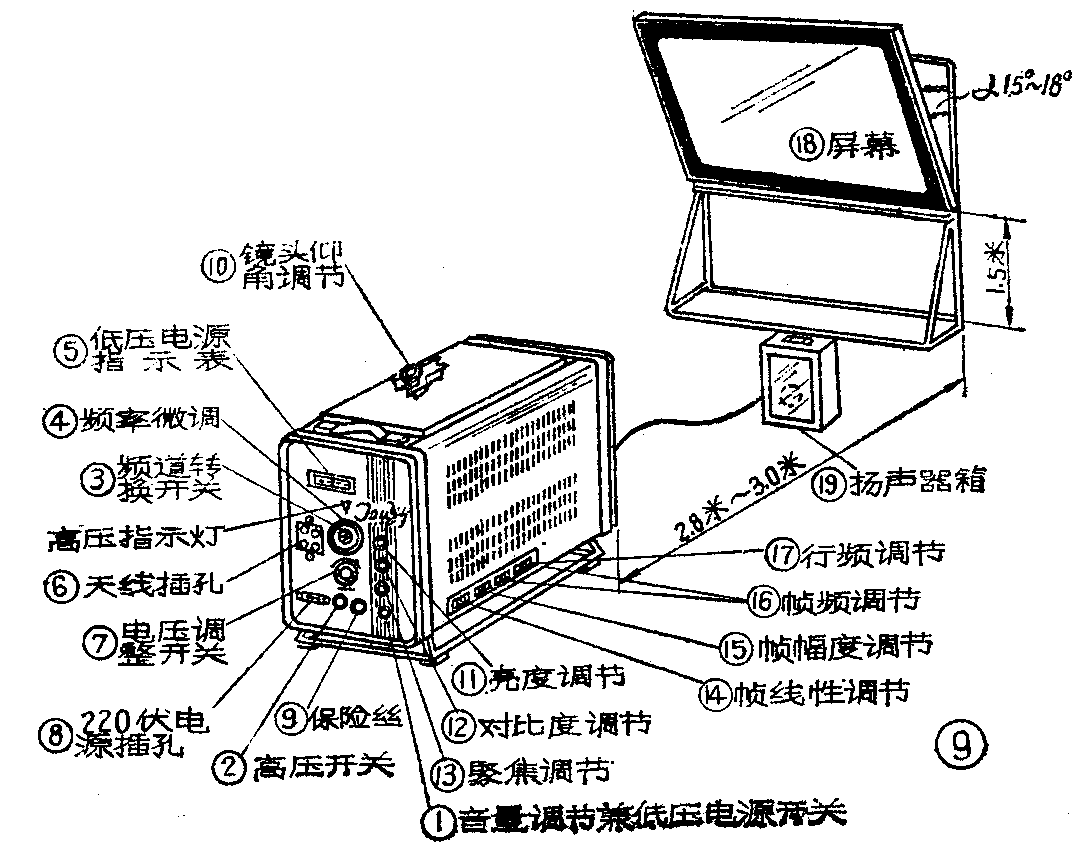

投影电视机是电子、光学综合器械，安装、使用比普通电视机复杂，使用得正确与否，直接影响到收看质量。安装使用示意图见图⑨。

1．屏幕挂在墙上（或挂在架子上），向下倾斜15°～18°，投影机按图示距离位置放好。

2．电源线插入⑧输入电源孔，接市电220伏。将扬声器箱在屏幕下，扬声器接线插头插入机内扬声器插孔。

3．开启低压开关①，此时电表⑤发光并指示市电电压，如高于（或低于）220伏时，可调节电压调整开关⑦至额定值（注意“跳步”要清，不能停留在二档之间）。

4．稍等3～5分钟后，再拨动高压开关②，前面板中央的高压指示小红灯发亮，投影机出光栅，屏幕上有一片白光（去掉镜头保护罩），如光栅偏高（或偏低）可调节⑩使光栅对准屏幕。

5．将频道开关③放在要接收的电视台频道，接收天线插入天线插孔⑥（近距插入1:10孔，远距离插入1:1孔）。

6．调节频率微调旋钮④，使能看到电视图象及听到声音。

7．调节亮度及对比度旋钮，使亮度、对比度适宜。如图象不清楚，呈黑白糊状则进而调整聚焦旋钮，使图象清晰（糊状消除）为止。6、7两项反复调节使图象、声音为最佳。若再稍有糊影，可将投影机前后少许移动，求得光聚焦最佳。

旋钮别为行、帧扫描系统旋钮和普通14寸电视机作用相同。

投影机光学系统在出厂前均调至最佳位置，一般在使用时不需调节；但往往由于远距离运输或激烈震动，镜头调节螺杆有可能松动，使光聚焦失调，结果图象就不会全面清晰，需稍加微调。如屏幕上的图象出现模糊，不论是上、下、左、右，则可打开机器两侧护板，微调镜头左右两根调整螺杆，左边的螺杆控制屏幕右面聚焦；右边的螺杆控制屏幕左面聚焦；取下后护板，在中央有一铜螺丝，它能前后调节。控制屏幕上、下聚焦（见图）。因镜头在出厂前已调整好并紧锁住的，故只允许微动，而不能大幅度调节，否则就越调越乱，直至不能观看。

8．观看电视节目，最佳观看距离为10米～20米，中心±20°（屏幕有方向性）。因为投影电视亮度较低，所以要求在暗房里观看，允许在15米远有20～30瓦日光灯（或白炽灯）照明，但光不能照射到屏幕上。

9．霉雨潮湿季节使用，应注意安全，电源尽量靠在墙壁上，机器放在木制架子上，防止机器漏电。有雷电时，必须停止使用，并将室外天线与机器脱开，与地线接通，确保安全。

10．投影电视机是精密的无线电、光学器械，要严密防尘，不用时罩上塑料套，搬运和安装过程中，切忌暴震、碰撞、受潮和暴晒。夏季使用，有条件的要用风扇冷却为好。（苏州电视机厂2″投影机试制组 戈彬整理）
