粮库中皮带输送机很多。如果没有适当的控制设备，在使用时每台机器的启动、关闭就都要人一台一台地扳动开关，而且暂时没有粮食输送时机器仍在空转，必然浪费许多电力。下面介绍一种皮带输送机的光电程序控制设备，它能按一定程序自动控制多台输送机的启闭，避免机器的空载运转，使用效果比较好。

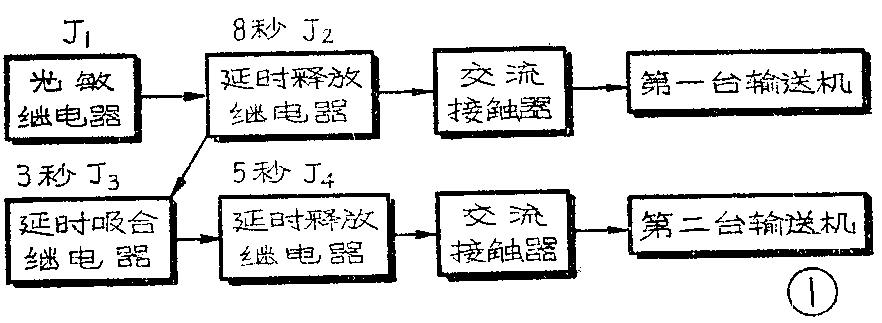

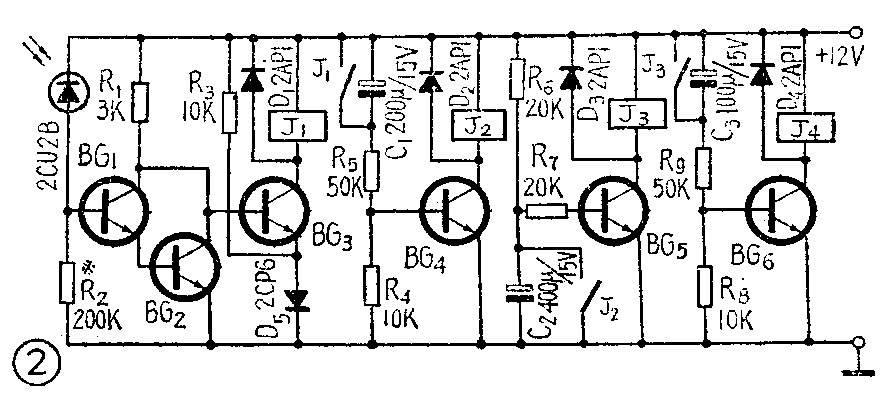

这是一种简单的电子控制设备，由光敏继电器、延时释放继电器、延时吸合继电器组合而成。方框图和电路图（均以控制两台输送机为例）分别如图①、图②所示。图②中，光电二极管、BG\(_{1}\)、BG2、BG\(_{3}\)和继电器J1等构成光敏继电器。BG\(_{4}\)、R4、R\(_{5}\) 、C1、J\(_{1}\)的常开触点和L2等构成延时释放继电器，延迟时间为8秒。BG\(_{5}\)、R6、R\(_{7}\)、C2、J\(_{2}\)的常闭触点和J3等构成延时吸合继电器，延迟时间为3秒。BG\(_{6}\)、R3、R\(_{9}\)、C3、J\(_{3}\)的常开触点和J4等构成第二个延时释放继电器，延迟时间为5秒。光电管装于第一台输送机进粮口处。继电器J\(_{2}\)、J4各有一组常开触点控制两台输送机的交流接触器，图②中没有画出。
整个设备的工作过程是这样的：当粮食落到第一台输送机上时，光电管被遮光，J\(_{1}\)、J2立即吸动，受J\(_{2}\)常开触点控制的第一台输送机也马上启动。但是，由于延时吸合继电器的作用，J3、J\(_{4}\)要在延时3秒后才吸动，受J4常开触点控制的第二台输送机也要在3秒钟后，粮食已从第一台输送机送到第二台输送机时才启动，这就避免了空载运转。当第一台输送机进粮口处已没有粮食时，光电管受光照，J\(_{1}\)释放，而J2要在延时8秒后才释放，使第一台输送机关机。在这段时间内，粮食已从第一台机上全部走完了。J\(_{2}\)释放导致J3释放，类似地J\(_{4}\)要在延时5秒后才释放，把第二台输送机关掉。这样，由于延时吸合和延时释放继电器的作用，实现了输送机的自动依次开机和关机。
如果需要控制更多的皮带输送机，只要相应于每台机多加一个延时吸合继电器和一个延时释放继电器就行了。
图②中，晶体管全为3DG6，β≥100。继电器型号为JRX－13F，直流电阻300欧，吸合电流20毫安。
由于大量电动机运转，电源降压很厉害。为使控制稳定，可在电源部分装一调压器，取一般五灯收音机中变压器铁心，绕成自耦式，每伏10圈，绕2800圈，分别在2000、2200、2400、2600、2800圈处抽头。（江苏宝应县粮食局直属一库）
