问:电视机在接收节目时,为什么场同步比行同步容易受到破坏?

答:这是因为外界干扰多是低频率的,如雷闪、汽车发动机的电火花、电车的电动机、以及其他强电力设备引起的干扰等。其实,外界干扰不仅破坏场同步,也同时破坏了行同步。不过因为行扫描频率高,受破坏后恢复得快,而场扫描频率低,受破坏后恢复得慢,给人的印象好象只是场同步受到了破坏。另外,若附近有无线电发射机或高频电疗设备等高频率无线电发射源的干扰,就会干扰行同步,产生扫描行错位、并行等现象,造成图象清晰度严重下降。同时,由于无线电干扰源的频率高,很容易窜入电视机的放大电路中去,造成图象上出现网纹干扰。

问:示波管或显象管阴极发射能力不足,怎么办?

答:示波管或显象管阴极发射能力不足有时能通过激活的方法恢复。一般激活的方法是:灯丝电压加11V(对于6.3V灯丝的管子),调制极(也叫控制栅极)加正2~5V,其它电极空着,激活10分贝。然后将灯丝加8V,调制极加正1V,加速极加正400~500V,其它电极空着,老练50分钟。这时,再测量发射能力,如果尚未恢复,可反复激活几次。这种办法并不总是有效的,特别是对于使用日子久的管子。但可试一试。

问:如何用较简单的方法检验示波管或显象管的好坏?

答:示波管或显象管的最主要的指标是亮度与聚焦。亮度主要取决于阴极的发射能力。简单的检查办法是:灯丝接上规定的电压,其它电极均空着,用万用表测量控制极与阴极之间的电阻,正表笔接阴极,负表笔接控制极(相当于加给控制极一个小的正电压),量出的电阻值愈小表示发射能力愈强,一般在500~600欧左右。若电阻大于2~3千欧,则说明阴极发射能力不够,亮度必然弱。上列的数值对于不同万用表或不同档可能有出入,最好先测一支好的同型号显象管作为标准进行比较。

至于检查聚焦,就只有给各电极加规定的电压,看屏幕上光点越小越圆越好。但聚焦极的电压要能适当调整才能得到最佳的聚焦。注意光点不能太亮,否则不能代表正常工作情况,也容易烧坏荧光屏。

对于带离子阱的显象管,要先套上离子阱磁铁,并调好才能检查聚焦。(以上张家谋答)

问:电视机图象的细节部分后面出现重影,经检查并非由于信号反射所致,为什么?

答:这是由于电视机图象通道对于视频信号中的高频成分产生谐振,引起暂态振荡(又称振铃现象),因而在图象细节部分后面出现双重三重影。它表现为图象通道的频率响应在视频信号的高端凸起过高。通常这种故障发生在视频放大器中,当并联在高频补偿线圈上的电阻断路时,高频串联补偿谐振回路的Q值升高,当代表图象细节的视频中的高频信号通过时,就引起了振荡,此外并联在图象中频变压器两端的阻尼电阻断路或图象中放调整不当,也可能会出现这种情况。(穆千圻答)

问:晶体管超外差收音机,在930千赫这个频率上产生“卜卜”的叫声,不知为什么,如何排除?

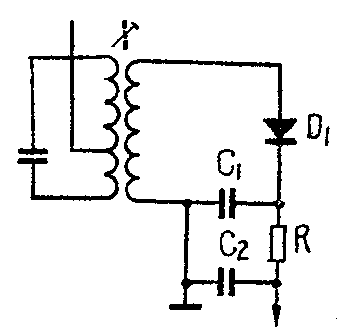

答:这是中频465千赫的倍频干扰,是由于检波器的谐波散射造成的。电路中应使检波二极管及其傍路电容器(见图)与中频变压器越靠近越好。尤其傍路电容器C\(_{1}\)和C2必须就近接入中频变压器的外壳地端,或者可以将D\(_{1}\)、C1和C\(_{2}\)用隔离罩屏蔽起来。D1可用废电容的金属壳作屏蔽,C1和C\(_{2}\)可以换用带金属壳的电容器,并将外壳接地。(毛瑞年答)

图1
图1 🔍原图 (338×332)

问:产品收音机短波段4~12兆赫的统调点在哪里?晶体管收音机的短波统调是否和中波统调一样?

答:产品收音机短波段频率范围标称值是4~12MC。实际频率范围经常调在3.85~12.5MC左右。工厂里为方便起见大多在4MC和12MC两点统调,中间点8MC的统调靠适当选用垫整电容来保证。设计好的短波段,只要4MC和12MC两点统调好,8MC也基本上是统调的。短波段的统调和中波段一样,也是低端调天线线圈的电感量;高端调输入电路的补偿电容,在业余条件下可以在4MC和12MC附近选择两个信号较弱的电台,进行调整即可。(严毅答)

问:扩音机开启高压电源后,干扰前级收转电台节目,关掉高压电源后收音就正常,这是什么原因?

答:开启高压干扰收音的原因大致有以下几个:①电源电火花干扰:高压电源开关或继电器接点接触不良;高压整流管屏极与屏帽接触不良或管内电极引出线接触不良;高压变压器的出线端子松动等都会产生跳火干扰收音。②高压电源变压器静电隔离引出线接地不良或断线,失去静电隔离作用易干扰收音。③随输出信号的强弱,也会时强时弱地干扰收音,其原因是:1)工作地线接触不良;2)输出变压器或推动变压器绕组层间或匝间跳火(尚未达到局部短路);3)负反馈元件损坏,或电子管在大信号工作时内部跳火;4)推动功放管或末级功放管的屏极抑制电阻因多系线绕电阻,使用日久跳火。当机器出现干扰收音故障时按以上几个原因进行检查,采取相应措施即可排除。(程谢答)
