要想正确使用电子管，就应该首先学会识别电子管的类型，学会数管脚和了解电子管的工作条件。下面就简单讲讲这方面的问题。
电子管是怎样命名的
电子管种类很多。为了区分它们，就给它们分别起了一些名字。任意拿一只电子管来，可以看到在管壳上印着一些数字和拉丁字母，如6A2、6K4等，这就是管子的名字，或者叫做型号。
电子管的命名方法，世界各国都不一样。我国电子管的型号由四个部分组成，常用的收信——放大管、调谐指示管和小功率整流管，其名称的四个组成部分所代表的意义如下：
第一部分——用数字表示灯丝电压整数部分。如“6”就是6.3伏。
第二部分——用字母表示电子管的结构。如“A”表示变频管，“B”表示二极五极管或双二极五极管；“C”表示三极管；“D”表示二极管；“E”表示调谐指示管，“J”表示锐截止五极管和锐截止束射四极管，“K”表示遥截止五极管；“N”表示双三极管；“P”表示输出五极管和输出束射四极管；“S”表示四极管；“Z”表示属于收信——放大管的小功率整流二极管。
第三部分——用数字表示同类型管的序号。
第四部分——用字母表示电子管的外形。如“P”表示普通玻璃管；无代号表示是小型玻璃管（外径19和22.5毫米）。
例如 5Z 2P是表示灯丝电压为5伏的整流二极管、第2种类型、普通玻璃壳管。又如：6A2是表示灯丝电压为6.3伏的变频管、第2种类型、小型玻璃管。
学会数管脚
电子管各电极的引出线大多是由管脚引出的（也有少数电极是从管顶引出的）。由于各电极用途不同，所加电压也不同，使用时要防止将管脚接错。因此，学会数管脚对于实际工作是很有必要的。
目前，我们常用的电子管有四脚、五脚、六脚、小七脚、标准八脚、小九脚等型式。由于各类电子管的外形结构不一样，所以数管脚的方法也不一样，主要有以下几种：

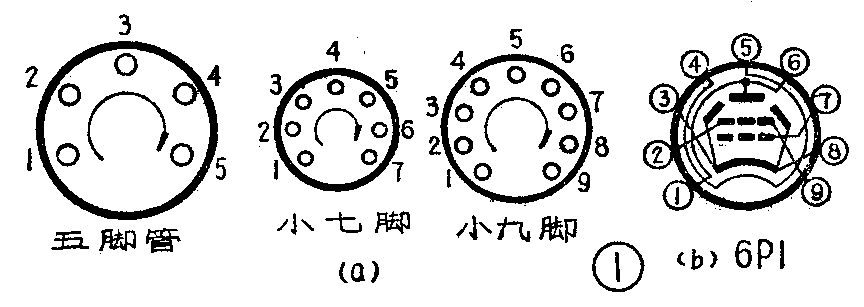

1．利用管脚间的距离不等来确定电子管的第一脚。小七脚、小九脚电子管如2P2、6K4等都属此类。这种管子体积小，简称花生管。管脚排列成圆形，直接烧结在玻璃管底上。第一个脚和最后一个脚距离较大，形成一个缺口，其余管脚之间的距离是均匀的。在插管子时，如果管脚和管座插孔没有对正，就插不进去，因而不会插错。在数管脚时，把管子倒过来，管脚向上，管脚间的缺口对着自己，缺口左边第一个脚就是脚1，顺时针方向数下去，是脚2、脚3……，如图1（a）。图1（b）以功率管6P1为例，说明管脚图和管脚是怎样对应的。管脚图中4、5脚为灯丝引丝。1、6脚为阳极引线（1、6脚在管内已连接好）。
2.利用管键来确定第一脚。标准八脚电子管例如 6A7P、5Z4P等，它们的管脚较粗，在一个圆周上均匀排列。在八个脚的中间有一个凸形的胶木键，习惯称管键，用以防止营脚插错，并决定管脚排列的顺序。数管脚时，将管脚朝上，管键对着自已，键的左边第一个管脚就是脚1，顺时针方向数下去是脚2、脚3……如图2（a）。图2（b）是6K3P管的对应管脚图。其中2、7为灯丝引线，1、8脚之间画上了管键的位置。
3．利用管脚的粗细不同来确定第一脚。四脚、七脚电子管均属此类。数管脚时，将管脚朝上，两个粗管脚对着自己。从左边那个较粗的管脚起为脚1，顺时针数为2、3……，见图3。
另外示波管和显像管，它们的管脚也是以凸形胶木键决定顺序，数法与大八脚管相同。但一般示波管和显像管的管脚都有数字标记，不易搞错。
电子管各极电源供给
电子管的种类较多，使用条件各不相同。我们在选用一个电子管时，必须要对该管的技术数据作充分了解。可以查电子管手册和有关资料，熟悉管子的电极和引出线的连接情况，查出管子的参量、运用数据、以及静态特性。在使用中，要区别是交流供电还是直流供电，电子管的各极所加电压必须按规定值，不得超过极限数值，否则会缩短管子的寿命，甚至使管子损坏（除灯丝外，各极电压都是相对阴极而言）。下面，我们以交流供电电子管为例，谈谈各极电源的作用、供给方式及注意事项。

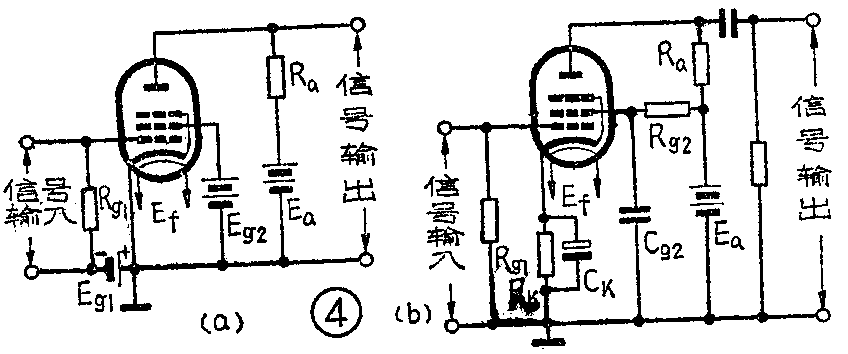

图4为五极管的放大原理图。图中E\(_{f}\)为灯丝电源，Eg1为栅极电源，E\(_{g2}\)为帘栅电源，Ea为阳极电源。
1.灯丝电源E\(_{f}\)。它的作用是把灯丝加热，使阴极有足够的温度发射电子。灯丝电压由电源变压器引出。工作时所加的灯丝电压和额定值不能相差过多，应在±10％之内。如额定值为6.3伏的电子管，所加丝压允许范围是5.7伏至6.9伏，丝压过高，灯丝容易烧断。同时阴极也会因温度过高，发射电子过量而缩短寿命。丝压过低，热量不足会使电子管的特性改变。
2．栅极电源（栅偏压）E\(_{g1}\)。Eg1一般是负电压，可使电子管有合适的工作点。负的栅偏压是通过栅漏电阻R\(_{g1}\)加到控制栅极的。实际应用中，一般栅偏压不是用固定电源单独供给的，而是如图4（b）所画那样，阴极电流通过阴极电阻RK和并联电容C\(_{K}\)，在它两端产生直流压降。这个压降的极性是上正下负，通过栅漏电阻Rg1，加到栅极，使栅极比阴极负，形成栅偏压。这种供电方式叫自偏压。
3．帘栅电源E\(_{g2}\)。Eg2使帘栅极（g\(_{2}\)）上加上一个固定的正电压。它有两个作用，首先是提高电子管的放大作用，其次是减少阳、栅极间电容（cag1）提高电子管的使用频率。在实际应用中，也是不加单独的电源，而从阳极电源通过R\(_{g2}\)分压而得，见图4（b）。由于帘栅极的热容量小，所以使用中要特别注意帘栅压要符合额定值，帘栅耗不要超过该管的最大帘栅极损耗功率。以免降低帘栅极的寿命，甚至引起烧毁或变形。
4．阻极电源E\(_{a}\)。Ea是电子管工作的能源。电子管的放大作用是利用栅极电压变化来控制阳极电流的变化。这个电流变化需要的能量就是由阳极电源E\(_{a}\)供给的。在实际运用中，Ea是由交流电源整流滤波后获得。
电子管在使用中，注意不要超过最大阳极损耗功率（P\(_{aM}\)）。因为电子到达阳极时，动能转为热能使阳极温度升高。超过最大阳极损耗功率时，阳极温度过高，便会放出它吸附的气体，产生电离损害管子。有时甚至会使阳极烧红变形。电压放大管工作时阳极损耗小，一般不会超过最大阳极损耗功率。功率管工作时，阳极电压高、电流大，就须注意不要超过最大阳极损耗功率。例如功放级输出短路，会使阳极损耗剧增，阳极很快就会烧红。(林泽长)
