本文介绍的两用整流器既可以作为半导体收音机的直流电源，也可以给用旧了的干电池充电。

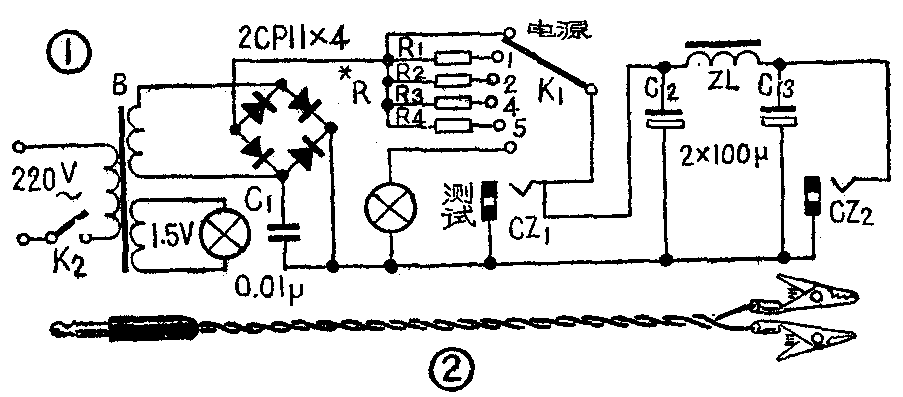

整流器的电路如图1所示。从插座CZ\(_{1}\)上输出整流后的脉动电流给旧干电池充电。当开关K1置于位置1时，给1号电池充电；K\(_{1}\)置于2、4、5位置时，可分别给2、4、5号电池充电；开关置于测试位置时，可根据指示灯的亮度来判断充电前后电池电压的大小，亦可接一个表头，来测试充电前后的电池电压。从插座CZ2上可输出整流滤波后的6伏直流电压，供给半导体收音机用。
充电前，先对于电池进行外观检查。要求干电池的锌筒完好、电糊未干，并且电池电压不低于0.9伏，这样的干电池可进行充电。充电电流最好是脉动的，这样效果好，电池复活率也高。充电时的充电电压应高于被充电池额定电压的10％为好，而且充电电压的正极与电池的正极相连，负极与负极相连。
充电电流不能太大，通常1号电池为100毫安左右，2号电池为70毫安左右，4号电池为40毫安左右，5号电池为30毫安左右。一般充电电流小些，充电时间长些，充电后电池使用时间也长。若充电电流太大，充的很快，容易引起电池发热，复活率较低。在使用干电池时，最好用用充充，充充用用，一直可用到锌筒穿孔、电池发软为止。
元件选择
电源变压器可用市售电铃变压器，它的次级电压为4、8、12伏，用8伏一组线圈即可。也可以用电子管收音机的输出变压器的铁心或用截面积为16×18（毫米）\(^{2}\)的铁心自己绕制，初级用线径为0.12毫米的漆包线平绕3300匝，次级用线径为0.31毫米的漆包线绕120匝左右，每15匝约为1伏，层间用蜡纸绝缘。为了简便，初级与次级间不用静电隔离，而用一个耐压为100伏以上的，容量为0.01～0.04微法的固定电容器按图1接上，这就等于加了静电屏蔽。
电路中的几个电阻须调整后确定。调整时，用一个300欧的线绕电阻，把漆皮烧掉，改制成一个可变电阻接入到电路中，通过改变此电阻阻值，用万用表测出所需的充电电流，再测出此时的可变电阻值，然后换上一只阻值相近的标称电阻，以此类推，分别确定出R\(_{1}\)为30欧、R2为45欧、R\(_{3}\)为60欧、R4为120欧。
滤波电路用了低频扼流圈与两只电容组成π型滤波器。扼流圈可以用半导体收音机中的输出变压器的初级线圈，次级空着不用；也可以用截面积为3.5×5.5（毫米）\(^{2}\)的铁心，用线径为0.15毫米的漆包线绕制，一般绕600～800圈即可。两个滤波电容用耐压在10伏以上、电容量为100微法的，若用更大容量的电容，则滤波效果更好。整流二极管用2CP11。
K\(_{1}\)是一单刀6掷波段开关，实际是个分线器，也可以用一般电子管收音机中的波段开关改制，也可以用一个香蕉插头代替，分别插入各档。K2是一个单刀开关，用以接通市电220伏的，从电源指示灯的指示可知两用整流器的工作与否。
为了使用方便，可把插头与鳄鱼夹子焊接在一起如图2。

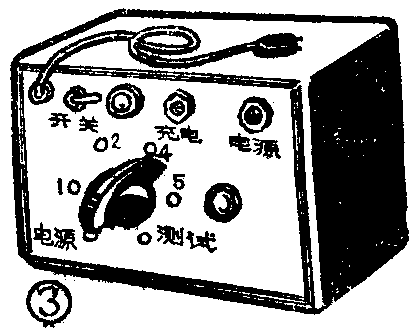

整流器装在一个14.5×9×8.5（毫米）\(^{3}\)的自制木盒里。电路元件焊接在一块长宽台适的硬胶木板上。面板如图3所示。（解放军战士 孙尚明）
