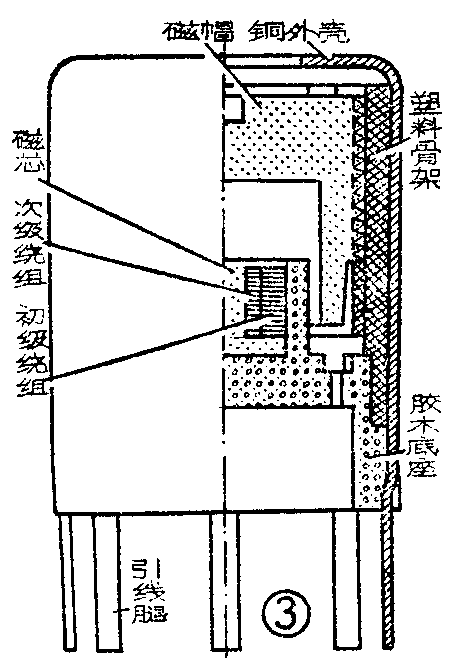

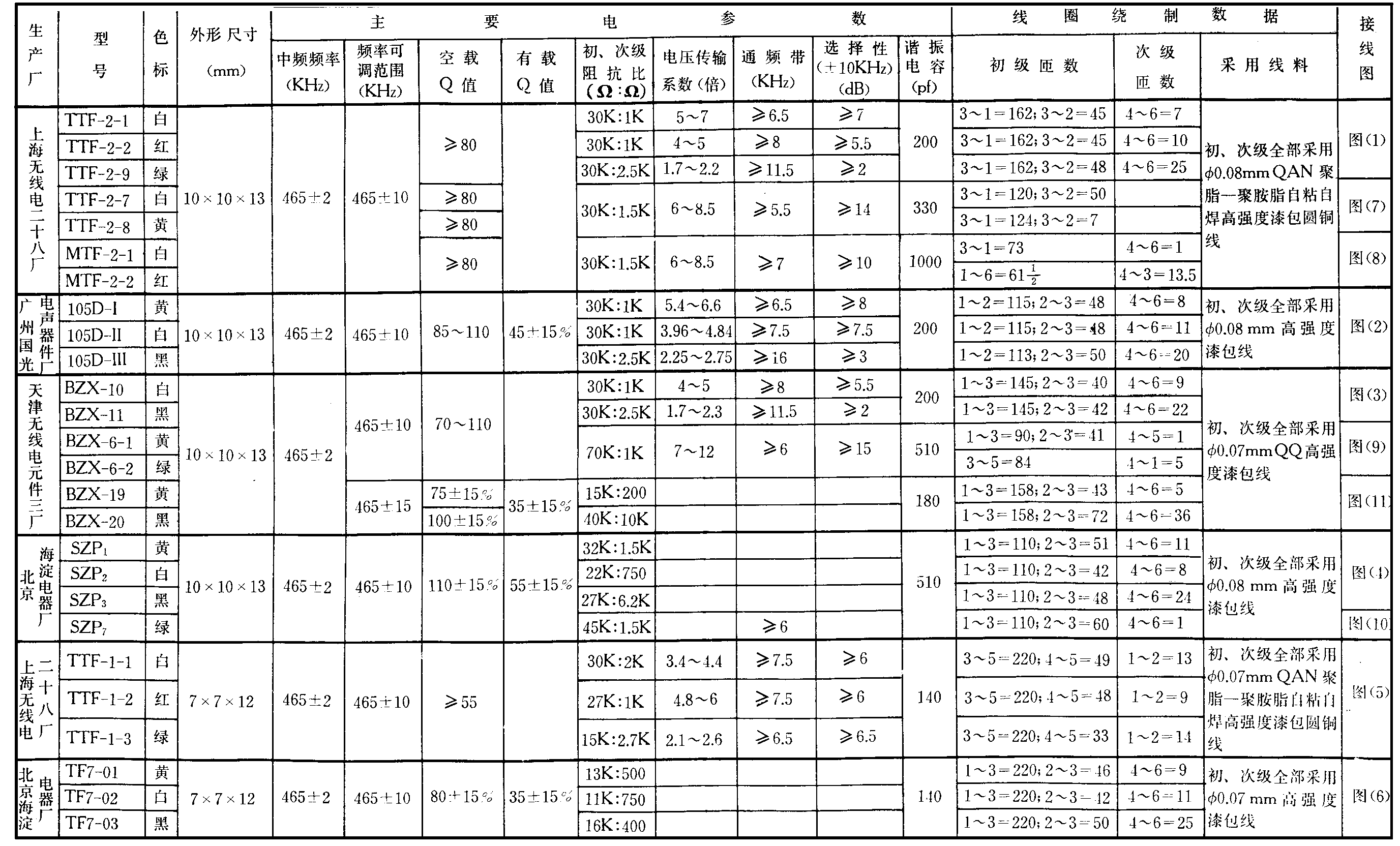

本期封三列出了几种常用的国产晶体管调幅广播收音机用中频变压器（习惯上简称“中周”）的型号、外形尺寸和主要电参数等有关数据。这几种中频变压器的外形和结构形式分别见图1、图2、图3。
表中所列各主要电参数的意义说明如下。
1．中频频率：我国规定采用中频频率为465千赫。中频变压器产品在出厂时已校准在465千赫（KHz），经过环境（高温、潮湿、低温）和机械（振动、冲击）的试验以后，对10×10型产品来说，频率漂移不得大于2千赫；对7×7型产品来说，频率漂移不得大于3千赫。一般以465±2千赫（或465±3千赫）来表示中频频率及允许的频率漂移范围。
2．频率可调范围：在465±10千赫（或465±15千赫）的范围内，调节中频变压器的磁帽上下移动时，都可以使中频变压器达到完全谐振，其频率可调范围为465±10（或465±15）千赫。
3．Q值：这是指中频变压器初级线圈所具有的Q值。当空载时测得的Q值称为“空载Q值”；当初、次级接入负载时测得的Q值称为“有载Q值”。有载Q值应该是在按初、次级阻抗比的要求接入负载电阻时测得的。
4．初、次级阻抗比：给中频变压器的初、次级接入负载电阻，在这一负载情况下，中频变压器工作在最隹状态，即与前、后级的阻抗达到完全匹配、输出功率最大、传输效率最高，这时，这个中频变压器初、次级接入的负载电阻之比称作初、次级阻抗比。

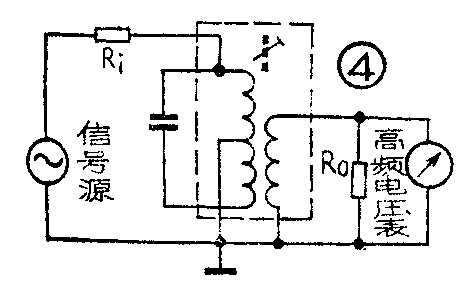

5．电压传输系数：应用图4电路，按要求的初、次级阻抗比给中频变压器初、次级接入负载电阻R\(_{i}\)和Ro。从初级输入465千赫的信号电压，可以分别测得初级抽头电压和次级电压，这两电压之比称作“传输系数”。改变初级抽头位置，或改变次级圈数，可得到不同的电压传输系数。
6．通频带：这是收音机整机的性能指标之一，是按下述方法测出的。在图4电路中，在中频变压器的初、次级按规定的阻抗比要求接入负载电阻，从初级输入465千赫的信号电压（模拟于收音机的一级中放电路），调节磁帽，使中频变压器达到完全谐振，即次级的输出电压最大。然后向上向下偏调信号源的频率，使输出电压读数下降至谐振水平时的70.7％，分别测得上、下两次偏调信号源的频率数值f\(_{1}\)、f2 。那么通频带就等于f\(_{1}\)-f2。
7．选择性：这也是收音机整机的性能指标之一。与测定通频带时的方法相同，给中频变压器按要求的初、次级阻抗比接入一定的负载电组（也摸拟收音机的一级中放电路）。从初级输入465千赫的信号电压，调节磁帽，使中频变压器达到谐振，测得在这一特定电路中次级的输出电压U\(_{0}\)。然后偏调信号源的频率到475千赫和455千赫，并分别测得两偏调频率时次级的输出电压U0′，那么
选择性=20lg U′\(_{0}\)／U0（分贝）
式中：U\(_{0}\)——465千赫谐振频率时次级输出电压；
U′\(_{0}\)——465±10千赫时次级输出电压。
8．谐振电容：是指在中频变压器初级线圈两端并联一定容量如200或510微微法的电容器后，中频变压器在频率可调范围内都可以达到完全谐振。
从上述情况可以看出，对一个中频变压器来说，这里给出的通频带、选择性指标，只是在初、次级分别接入一定的负载电阻，并在特定的模拟电路中测出来的。如果初级或次级所接的负载阻抗不同，那么，同一只中频变压器将有不同的通频带和选择性。
各型中频变压器的接线图分别如图5中各图所示。
表中所列广州国光电声器件厂原名是广州无线电元件三厂。（北京海淀电器厂整理）
