这只外差式电视伴音接收器用了三只晶体三极管，二只晶体二极管，输出音频电压约100毫伏，在离电视台约五公里的地方，用一根长约一米的室内天线就能满意地收听。
电路结构和制作

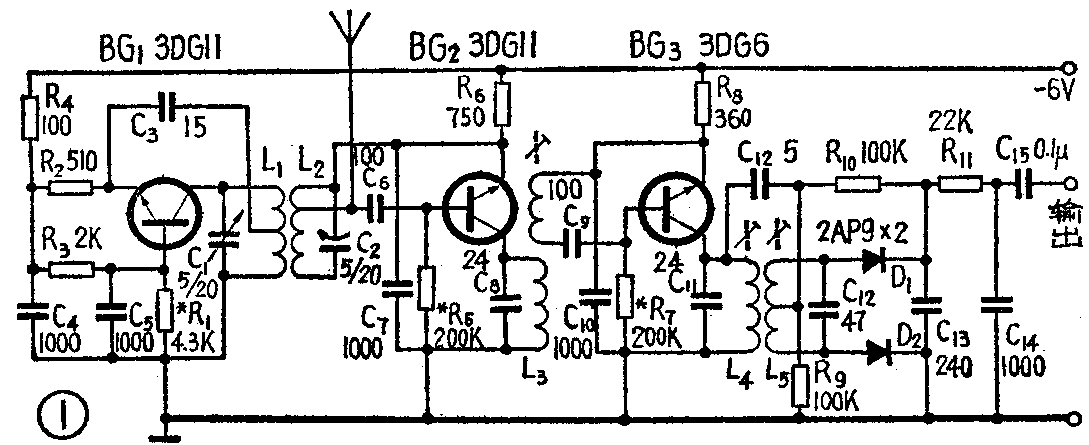

电路图见图1。BG\(_{1}\)与L1C\(_{1}\)组成共基电感三点式振荡器。BG2用作混频，振荡电压靠L\(_{1}\)与L2的互感耦合加到BG\(_{2}\)的基极，它与由天线来的电视伴音信号混频后产生10.7兆赫的中频信号。BG3用作中频放大。经放大后的中频信号送到后面的相位鉴频器，输出音频信号。

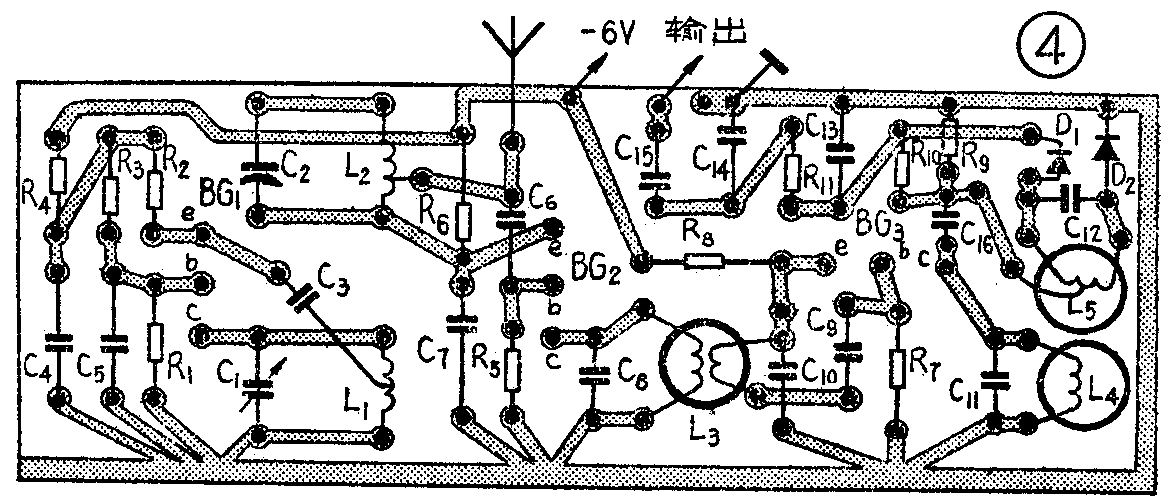

晶体三极管可用3DG11或其他特征频率较高的硅NPN小功率管。BG\(_{1}\)、BG2的特征频率（f\(_{T}\)）最好大于300兆赫，BG3的f\(_{T}\)大于150兆赫，β大于30就可以了。BG1、BG\(_{2}\)、BG3的静态工作点可调节R\(_{1}\)、R5、R\(_{7}\)使分别为2mA，1mA，2mA。二极管D1、D\(_{2}\)可用2AP9或其他锗检波二极管。电路中所用线圈的绕制数据如下：当接收第五电视频道的伴音时，L1、L\(_{2}\)均用直径约1毫米的漆包线各间绕8圈，线圈总长都为15毫米，线圈外径均是10毫米。L1在4圈处抽头，L\(_{2}\)在2圈处抽头。L1与L\(_{2}\)同轴方向安放，两线圈相距15～20毫米。当收听1～4电视频道的伴音时，L1、L\(_{2}\)及C1、C\(_{2}\)要酌量增加。L3～L\(_{5}\)用直径0.1毫米左右的漆包线乱绕在电子管用465千赫的中周磁心架上，L3初级18圈，次级3圈，初级与次级紧贴在一起。L\(_{4}\)绕18圈，L5绕12圈，6圈抽头。L\(_{4}\)与L5平行放置，两线圈距离约2毫米。L\(_{3}\)与L4、L\(_{5}\)的距离最好大于40毫米，这样线圈不用屏蔽关系不大。实验时用电子管的465千赫中周磁心，经测量它们在10.7兆赫时Q值还在20以上，使用效果很好。但不能用半导体收音机用的小中周磁心、帽，因为它们在10.7兆赫时Q值很低。当然用高频磁心也完全可以。C1最好用空气绝缘式微调电容器，C\(_{2}\)可用瓷介小配定，C3、C\(_{4}\)、C5要用质量较好的云母或瓷介电容器，否则BG\(_{1}\)不易起振。安装时要注意应按线路图逐级一点接地。印刷电路板图见图4。
电路调试

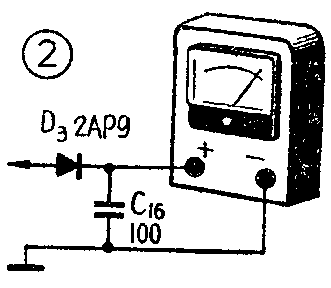

调试时首先应使BG\(_{1}\)起振。将C1旋出到一半左右的位置，用万用表直流电压档按图2所示经一检波头去测量L\(_{1}\)中心抽头到地的电压，表上应指示2伏左右。如不起振可改变抽头位置及C3容量，改变接线或换一只三极管一试。L\(_{3}\)、L4、L\(_{5}\) 应调谐在10.7兆赫上。如无标准仪器，则可设法使它们谐振在同一频率上就行了。频率的绝对值差一些问题不大，但最好大于8兆赫，否则会对邻近的电视机产生干扰。另外也不宜太高，否则中放增益会变低。本电路虽没有用高放，试验证明只要中频选在10.7兆赫左右，即使电视机放在傍边也不会对收看产生干扰。如中放部分产生自激，可将L3初级二个头对调一下，或在L\(_{3}\)外加屏蔽罩。
中频调好后，接上天线，旋转C\(_{1}\)，应有二个位置可听到电视伴音。此时的振荡频率，对第五频道的电视伴音来说，分别为91.75＋10.7兆赫和91.75-10.7兆赫、可选用声音大的一个位量。转动天线位置及反复调整C2、L\(_{3}\)、L4、L\(_{5}\)的调谐磁心，使音量最大，音质最好。

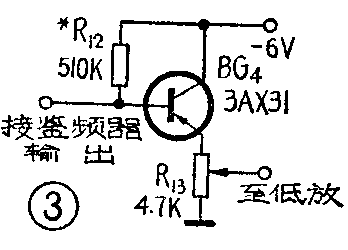

音频输出可直接接到电子管收音机、晶体管高传真扩音机的低放级，因为它们的输入阻抗均为几百千欧以上。若接到一般半导体收音机的低放级，则应按图3加接一级射极跟随器。BG\(_{4}\)可选用任何锗低频小功率管，要求放大倍数（β）大一些，穿透电流Iceo小一些。调节R\(_{12}\)使其发射极电压为-2伏左右。R13是收音机上的音量控制电位器，此时须将收音机检波输出接电位器的一端断开。
（注：图1中C\(_{12}\)5应为C165，图2C\(_{16}\)应为C17）（梅香）
