在伟大领袖毛主席关于“努力办好广播，为全中国人民和全世界人民服务”的光辉指示指引下，农村有线广播事业迅速发展。我县除了家家户户都装上了广播喇叭以外，每个生产小队都装上了田头高音喇叭。由于这两种喇叭采取同线同变压器开放广播，它们将同时响，但在早晨和晚上不需要田头喇叭响。为了适应不同情况的需要，我们试验装置了一种遥控开关电路，它既可使用户喇叭和田头喇叭同时响，又可在早晚或必要时随时关断高音喇叭。这样，就可在不增加线路的情况下发展田头高音喇叭，并节约了用电，延长了机器寿命。经过一段时间的试用，效果较好。
一、电路原理

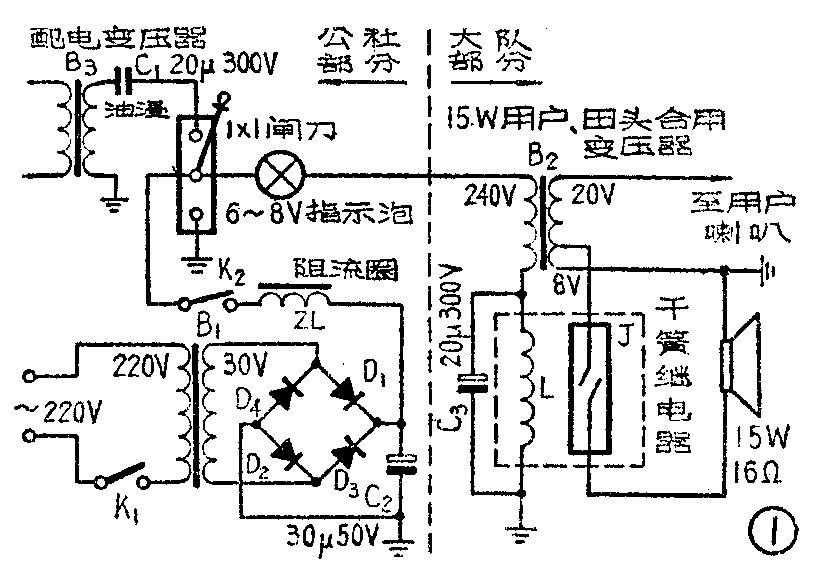

1．站内控制部分：在图1电路中，由电源变压器B\(_{1}\)提供的30伏交流电经过二极管D1～D\(_{4}\)作桥式整流后，输出约30伏左右的直流电压，经过阻流圈ZL和开关K2加到广播线路上（外线可测得20伏左右直流电压），与交流广播信号一起送到用户、田头合用变压器的初级电路。阻流圈ZL的作用是电源滤波和阻止线路上的音频电流通过。电容器C\(_{1}\)用以隔断直流对内的通路，但要让音频电流能顺利通过。K1为电源开关。K\(_{2}\)为直流电输出通路开关。
当K\(_{1}\)合上后，整流电路开始工作；再合上K2，直流输出接通，外线上加有直流电压，干簧继电器工作，田头高音喇叭就响了。断开开关K\(_{1}\)、K2，高音喇叭就不响，其工作过程下面再进一步讲。
2．站外控制部分：B\(_{2}\)为用户喇叭，田头喇叭合用变压器。J为干簧管；L为干簧管线圈，J和L一起称为干簧继电器。
平时开放广播时，如不送直流电压（K\(_{1}\)、K2断开），音频广播电流经B\(_{2}\)的初级线圈和电容器C9入地完成回路。由于C\(_{3}\)容最较大，对音频近于直通，音频电压都加在初级线圈两端，而C3两端也就是干簧继电器线圈L两端无压降，干簧继电器不工作，两片接触簧片不接触，高音田头喇叭不响，只有用户喇叭响。
当开放广播时，如需要高音喇叭与用户喇叭一齐响，可将K\(_{1}\)、K2合上。这时直流电流和交流音频广播电流同时送上线路。由于C\(_{3}\)对直流起隔断作用，直流通路是经B2的初级线圈（直流电阻100欧）和干簧线圈L（直流电阻1000欧左右）入地。由于L的直流电阻比B\(_{2}\)初级线圈的电阻大得多，所以直流电压绝大部分降在L两端。L通电后便产生磁场，使干簧管二极触片接通，田头高音喇叭也就响了。如不需要高音喇叭响，只需将K1、K\(_{2}\)断开，外线上无直流电压，干簧继电器不工作，高音喇叭就不响，只有用户喇叭响。
二、元件规格数据
电容器C\(_{1}\)的电容量需看线路上负载情况而定。线路负载重，负载阻抗低，C1的容量要求大些，以减少音频电压在C\(_{1}\)上的分压作用，减少损耗。根据实践可知，负载阻抗在1000欧以上时，C1取20微法；在1000欧以下时取30微法合适。一般C\(_{1}\)要大于20微法，耐压要求在300伏以上为宜，要用油浸电容器。电容器C2的电容量要求在20微法以上，耐压应大于50伏。阻流圈ZL要求感抗较大，可采用截面积19×19毫米\(^{2}\)铁心，用0.25毫米线径漆包线绕3000～4000匝以上；铁心片要交叉插。
干簧线圈L是在0.6厘米×0.6厘米线架上用0.08～0.07毫米线径漆包线绕5000匝以上，直流电阻1000欧。
电源变压器B\(_{1}\)采用截面积19×19毫米\(^{2}\)铁心，初级用0.15毫米漆包线绕2200匝；次级用0.5毫米漆包线绕300匝。
二极管D\(_{1}\)～D4可选用电流100毫安、耐压50伏以上的2CP型整流二极管。
阻流圈ZL和电容器C\(_{1}\)应每条线配装一套。整流部分可以各套控制装置合用，但如遥控开关多，变压器和整流二极管的容量要相应加大。每只高音喇叭控制装置大约耗电1.2瓦，再加上少量线路损耗（约0.4瓦），根据控制喇叭数量便可算出所需容量大小。
站外控制装置一只高音喇叭要配置一套。高音喇叭安装在田头。合用变压器与高音喇叭装在一起。用户线是从田头拉到用户。合用变压器一般能接50只用户喇叭，最多能接100只。合用变压器对节省配电变压器、缩短用户线，减少损耗，保证喇叭音量都有好处。
三、调试
首先对每套干簧继电器进行测试，按照上面的要求绕制。一般线圈L加有6～8伏就可以使干簧管吸动，如测试误差很大，可分别检查线圈和干簧管是否完好。

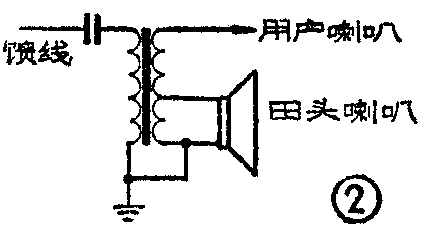

内外控制设备安装完毕后，第一步进行外线直流电阻的测试，检查有没有直流短路之处。例如线路上是否装有无控制装置的合用变压器或单纯的用户变压器。如有这两种变压器，应如图2所示在它们的初级回路中加装电容器C，以隔断直流通路。否则由于初级线圈的直流电阻很小（100欧左右），将使直流控制电流短路。
以上情况排除以后，正常时所测直流电阻，应为所接几个干簧线圈控制电路的直流电阻（包括线路电阻）并联后的总阻。如比这个数值稍大是正常的，但明显小于这个数值就不正常，需反复检查，直到正常为止。
第二步，合上开关K\(_{1}\)、K2，测量外线上的直流电压应在20伏以上。如相差很大，应对电源整流部分进行检查。
以上测试如果情况良好，一般是能成功地遥控开、关田头高音喇叭的。有时会遇到高音喇叭声音断断续续，应检查电容器C\(_{3}\)是否失效。（江苏省太仓县人民广播站）
