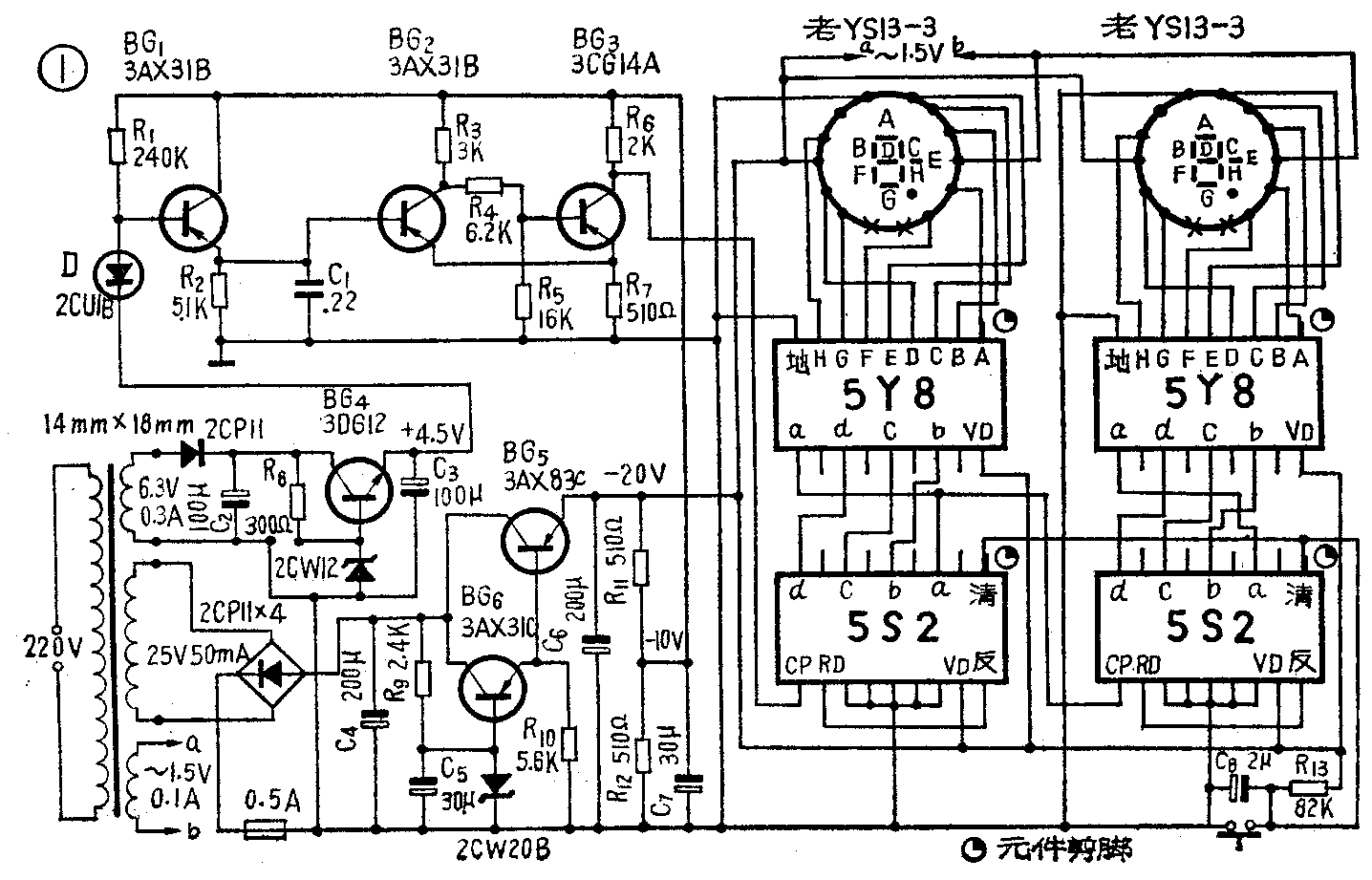

集成电路数字式点钞机是我们银行工具厂的工人、技术人员和干部遵照伟大领袖毛主席关于自力更生，艰苦奋斗，破除迷信，解放思想的教导，发扬集体智慧的成果，是实践出真知的具体例证。集成电路数字式点钞机分成点钞机和计数显示二部分；点钞机是由微型电机起动，带动胶轮，利用磨擦原理将钞票逐张捻开，经过光电作用记录张数，最后整理成叠；计数显示部分采用场效应集成电路，由荧光数码管直接显示数字。该计数显示部分装置简单、体积小、可靠性强、灵敏度高、功耗低，使用效果较好。本文简单介绍计数显示部分的工作原理，它的电路图见图1。
光电输入级由2CUIB硅光敏二极管D及射极跟随器BG\(_{1}\)构成，BG2和BG\(_{3}\)组成射极耦合双稳态整形电路。平时光照在光敏二极管D上，D呈低电阻，使BG1基极电位较正，处于截止状态，射极耦合双稳态电路的BG\(_{2}\)跟随着截止，另一管BG3导通。在被计钞票通过时，D被遮光，BG\(_{1}\)、BG2导通，BG\(_{3}\)截止。当被计钞票通过D后的瞬间，BG3再次导通。在BG\(_{3}\)从截止到导通期间，集电极送出矩形负脉冲信号，触发个位数计数电路5S2进行计数。

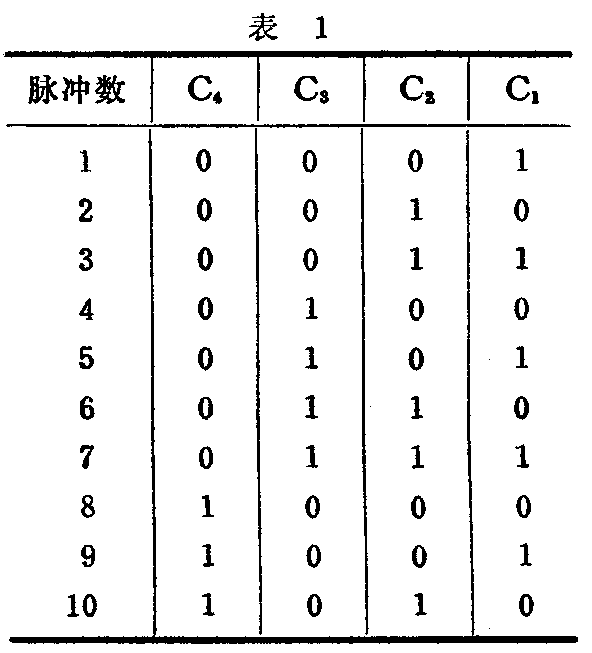

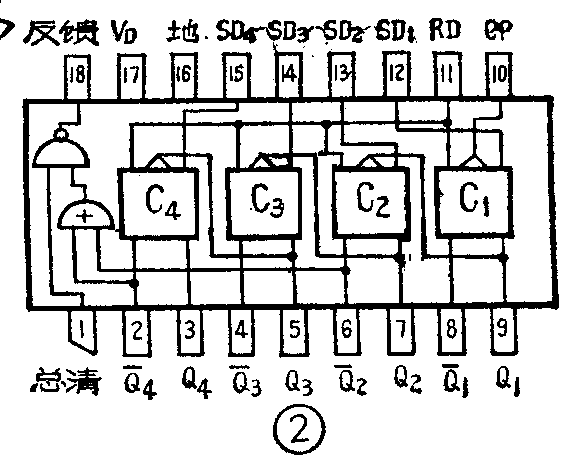

5S2系上海无线电十四厂生产的MOS型场效应集成电路四位二进制计数器，可以组成8、4、2、1代码二一十进制计数器，它的电路形式简介如图2。当个位数计数电路5S2的CP端送入第一个脉冲信号，C\(_{1}\)状态为“1”，C2、C\(_{3}\)、C4都为“0”；当送入第二个脉冲，C\(_{1}\)状态改变为“0”，此时C2变成“1”，C\(_{3}\)、C4仍为“0”。脉冲数和相应的C\(_{4}\)、C3、C\(_{2}\)、C1的状态见表1。这里进行的是逢二进一的二进制计数，当CP端送入第十个脉冲后，C\(_{4}\)、C3、C\(_{2}\)、C1的状态为1010，这时C\(_{4}\)和C2的Q\(_{4}\)、Q2端都是“0”态，同时输出一个脉冲信号给“正逻辑与门，然后再经过“负逻辑与非门，从“反馈”端输出一个总清脉冲信号，使C\(_{4}\)、C3、C\(_{2}\)、C1都恢复原始状态“0000”。与此同时从Q\(_{4}\)输出一个进位脉冲信号至下一级的CP端，使十位数计数器开始计数。
5Y8系配用YS13－3（或YS9-1C）荧光数码管的MOS型场效应集成电路译码器，它的管脚见图3。5Y8的作用简介如下：它有四个输入端a、b、c、d，八个输出端A、B、C、D、E、F、G、H，若要显示十进制数字“1”时，按8、4、2、1代码，a、b、c、d端分别输入0、0、0、1，八个输出端中的C、H端即处于高电位，使荧光数码管上C、H二笔阳极点燃发光，即显示“1”。荧光数码管的阳极作为译码器输出门的负载。

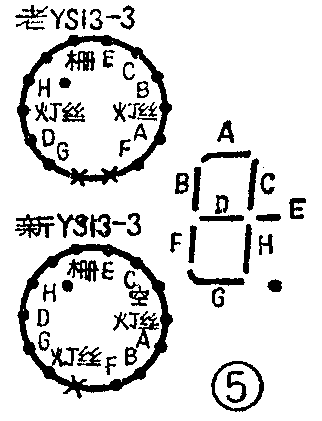

荧光数码管的灯丝兼阴极是单根电热丝，所加电压1.5伏交、直流均可，加上电压后它产生热电子，这电子再由网眼栅极加速（灯丝带-20伏低电位，栅极带高电位），撞击处在高电位笔划的阳极荧光粉后发出绿光，形成数字。它的点燃关系见表2，它的构造见图4，它的管脚见图5。
图1中的电容C\(_{1}\)是为防干扰而设，它起高频旁路作用。BG3宜用3CG14（PNP硅管）或3AG1、3AK20等电流较小的高频管，用低频锗管效果不好。C\(_{8}\)和R13的装置是作开机时自动置“0”用。按钮为手动置“0”。由于MOS型集成电路易被感应电荷击穿，在存放时应放入铝制盒内。安装测试所用的电烙铁、仪器等要接良好地线。
这一计数器只要稍加改装亦可用于其他单位自动化计数和控制装置之用。（中国人民银行上海市分行工具厂）
