问：有一台电视机，能收到图象和伴音，但图象较淡，开大对比度时，图象上出现很多黑白点干扰，同步也不稳定，为什么？
答：这是收到的信号太弱造成。信号弱，图象对比度就差，虽然开大对比度能使图象信号增强，但却同时放大了外来的干扰信号，干扰信号会在图象上造成无规律的黑白点干扰，同时还破坏电视机扫描的同步稳定。遇到这种情况，先要检查电视机天线是否插接正确，对于电子管式电视机，信号弱时应插接在1∶1的孔中，对于晶体管式电视机应将天线开关拨到“正常”位置，而不要放在“衰减”位置上。如果不解决问题，就应仔细选择天线的位置和方向，适当加高天线，必要时应换用增益较高的天线，如王字天线等。
问：调整自制简易电视机时，不能同时调出图象与伴音，为什么？怎样解决？
答：这是高放级参差调谐没有调好。电视广播要求的电视接收机频率特性如附图实线所示，图象载频与伴音载频相差65兆赫。为了实现这样宽的频率特性，要采用参差调谐的回路，回路的Q值还不能太高。一般至少采用三个调谐回路（即两级高放）分别参差调谐在三个频率上，来大致实现这样的频率特性。如图虚线所示。对北京黑白电视台来说，图象载频为57.75兆赫，伴音载频为64.25兆赫，这三个回路应调谐在约为58、60、63兆赫。
如果只采用一个调谐回路，或将回路都调谐在一个频率上，就很难实现要求的频率特性。即使采用很低的Q值达到了频带宽度，距离要求的曲线形状也相差太远，效果不会好。如果已经采用了三级参差调谐回路，那就要仔细调节三个回路，使三个参差频率适当。调谐于f\(_{1}\)的回路用来调对比度，调谐于f2的回路用来调图象清晰度，调谐于f\(_{3}\)的回路用来调伴音。开始时，可适当在回路上并联电阻，降低Q值，待得到同象与伴音后再去掉，以提高增益与图象清晰度，并使伴音与图象互不干扰。（以上张家谋答）
问：我们单位没有专用的会议电话终端机，而用扩音机来收听会议电话，但收听时杂音大，失真严重，不知为什么？
答：用扩音机收听会议电话，如果使用不当，不但收听效果不好，还会影响全程会议电话的质量。主要原因有三个。
第一，输入电压过高，造成扩音机过载，引起严重的信号失真。一般扩音机话筒输入电压只有2～3毫伏，拾音器输入电压约在100毫伏左右，而会议电话输入则在1伏左右，这电压相当于话筒输入的500倍，拾音器输入的10倍，因此扩音机的拾音和话筒输入孔都不能直接做会议电话输入。
第二，阻抗不匹配，引起扩音机信号失真。会议电话是经过电话线路传送的，线路阻抗只有一千欧左右。话筒、拾音输入的阻抗多在几十千欧以上。所以，如把会议电话信号直接接入话筒和拾音的输入孔，由于阻抗不匹配，会造成严重失真。

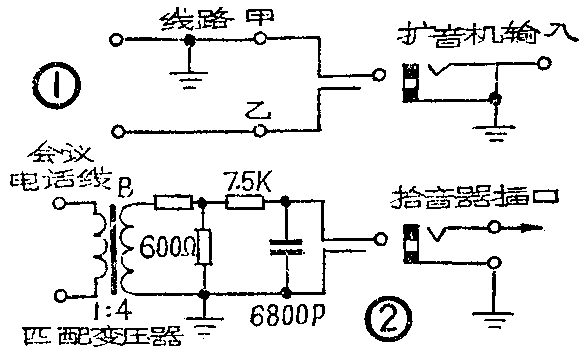

第三，电话线路不好，出现串杂音，输入到扩音机造成很大的杂音。会议电话线路多是双线传输，扩音机又多是单端接地的。如果线路有接地障碍，例如甲线有接地障碍（见图一），恰好接在插头的心线上，插入扩音机以后就会使甲线和乙线都出现了接地的现象。于是，造成了混线，使信号很弱，杂音很大。甲线和乙线调一调接头，把线路的接地和扩音机的接地接在一侧，就可以避免混线了。但这只是一种临时措施，必须及时排除线路障碍，以保证会议电话的质量。如果是“单线”线路，就更要注意一定要把外线接在插头芯线上。通常为了保持双线会议电话线路的平衡性，不能直接输入到扩音机里面去，需要用一只线路变压器加以隔离（可参看图2）。
问：用扩音机收听会议电话时，采取哪些措施才能减小失真？
答：1．首先要排除线路障碍，提高线路质量，减少线路杂音。线路绝缘应该是好的，环路电阻应该基本符合计算值。如果线路本身质量不好，这就不能保证会议电话质量。
2.进行阻抗匹配和衰减，使扩音机得到合理的阻抗匹配和信号电压（见图2）。在会议电话线上，要接上阻抗匹配变压器。如果低频特性不是要求很高，可以用半导体收音机的输入变压器来代替。变压器低阻抗方面接到外线上（即次级线圈把中间抽头空起来，两边接外线）。高阻抗方面作次级用。接一个T型衰耗器，在输入端再接一个6800P电容器以校正频率特性。这样使拾音器插孔保持100毫伏的输入电压。由此可见，会议电话信号最好由拾音器孔输入。如果要从话筒输入，还要增大T型衰耗器两臂7.5K的电阻，直到20K左右，才能降到它的接近的输入电压。在这里应该特别说明的是会议电话的信号强弱差别很大，线路距离、线路质量也不一致。因此，能不能收听好会议电话，涉及到许多客观因素。包括很多特殊条件，这就需要对具体情况进行具体分析，采取针对性的措施加以解决。（以上王付英答）
问：我在修理一架交流六灯电子管收音机时，转动调谐旋钮，喇叭里发出哗哗的响声。我在各转动部分加了油，但没有解决问题。检查了双连电容器也没有短路碰片现象。这种响声，旋钮转得越重，声音越响，不知何故？
答：这种现象主要是由于高频部分的元件有松动或接地不良造成的。可用改锥柄轻轻敲击高频部分的各元件（收音机最好调到没信号的位置上），当发现敲击到某元件这种杂音最大时，一般故障就在这个元件上。
另外，如果中频变压器谐振曲线调得太尖也容易引起这种故障，这时可重调中周一试。
问：如何区分短波磁棒和中波磁棒？它们的性能有何差别？
答：一般可以从颜色上区分，中波磁棒呈黑色，是用锰锌铁氧体材料制成的；短波磁棒呈棕色或灰色，是用镍锌铁氧体材料制成的。中波磁棒导磁率较高，环导磁率μ\(_{0}\)为400高斯／奥斯特，这种磁棒型号称MX－400型，MX是汉语拼音字母，代表“锰锌”材料的意思，400即表示导磁率。短波磁棒导磁率较低，μ0有40和60高斯／奥斯特两种，型号为NX－40或NX－60，NX就是表示“镍锌”材料的意思，40和60也分别代表导磁率。但是中波磁棒的工作频率较低，而短波磁棒的工作频率较高，因此中波磁棒不能用于短波段。所谓“环导磁率”，就是将磁性材料做成一个圆环绕上线圈以后的电感量与同样线圈绕在同样外形尺寸非磁性材料上时的电感量之比。（以上沈长生答）
问：没有监听装置的扩音机如何加装监听喇叭？

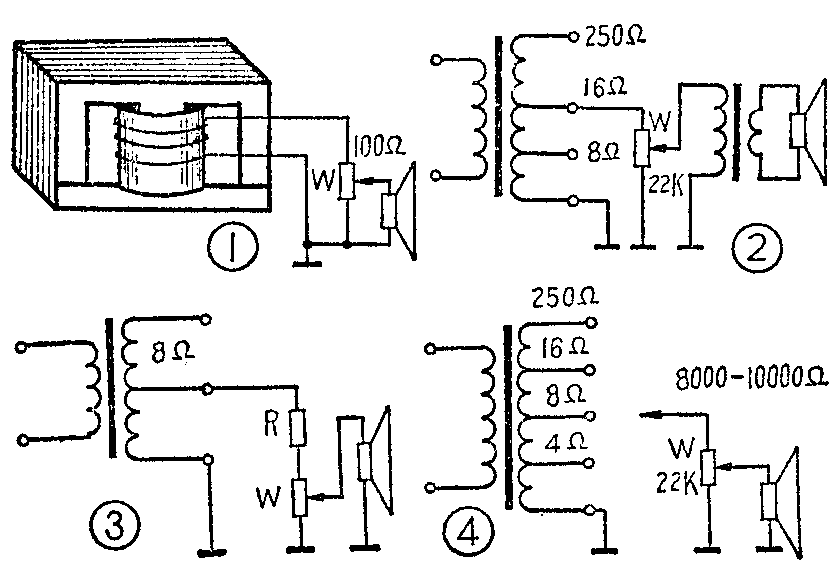

答：根据不同机器及现有的材料可以采取下面几个方法：①100瓦以上的大机器，只要输出变压器窗口有余量，均可以用塑料导线在线包外面穿绕3～6圈引出，如图1。②用成品6P1或6V6输出变压器按图2接在50瓦左右机器的8Ω或16Ω的低阻输出端子上。③在低阻输出端子上用电阻分压的办法，如图3。例如25瓦机器从8Ω端子引出，电阻为72Ω，电位器为100Ω即可。以上三种方法所用喇叭均为动圈式。喇叭两端分取的电压有1～2V就足够用了。总的说不要超过喇叭的额定功率，根据选用的喇叭功率而定。④用高阻舌簧喇叭（8000～10000Ω）或压电陶瓷喇叭直接接在100W以下机器的低阻输出端子上，如图④。喇叭两端有15～30V的音频电压就足够用了，电位器用20千欧左右就行。（程谢答）
问：我安装了一台再生来复晶体管收音机，收听时发现本市电台在刻度盘上占的位置太宽，影响其他电台节目收听，不知什么原因？如何解决？
答：再生式电路的选择性，主要是由调谐回路的线圈有效Q值和再生量的大小所决定。因此，第一，需检查输入线圈初级的多股导线是否有断股（一般要采用φ0.07×7以上的纱丝包线），线圈管要防止受潮。第二，次级线圈不能接反，可以改变接头试验。初次级线圈应保持3～5毫米间距。第三，磁棒质量低劣最容易降低线圈Q值，可换用质量好的磁棒试验。第四，加大再生电容量（以不啸叫为临界值）。第五，高频管基极偏压太高造成。第六，高频管β值不宜过低，应在80～150之间。高扼圈需保持有3～5毫亨。
问：我安装了一台超外差晶体管收音机，杂音与噪声很大，用什么办法来判断杂音是哪一级产生的，或哪个元件产生的？
答：可以将电位器关小，如果噪声仍大，表明这是低频电路故障。一般可降低前置级偏流或在前置级换用质量较好的晶体管来解决。反之则是高频电路中产生的噪声，可以换β值较小的变频管或降低该管偏流值试验。另外收音机在自激的情况下容易产生大量的噪声与杂音，这时应先排除自激故障。（以上毛瑞年答）
问：半导体收音机的中周，在没有高频振荡器的情况下，应该怎样来调整？
答：国产中周的谐振频率都设计在465千赫。一般中周的频率调节范围约±20千赫。在业余情况下，要把中周的频率精确地调在465千赫是很困难的，同时也是不必要的。实际上，只要收音机上所有的中周都调在同一频率上，即使这个频率和标称频率相差±10千赫，也并不会影响收音机的灵敏度和选择性。因此装配收音机时首先应按所用的中周配以规定容量的电容器，误差尽量小些。机器正常工作以后，先将第一中周的磁帽旋到可调范围的中间位置。再在中波的高端选择一个信号较弱的电台，作为调整信号。然后依次调节第二中周和第三中周的磁帽，使喇叭里的声音越来越大。每调好一个中周应微调一下双连，使声音最大，并随时关小音量。第三中周调完以后，再回到第一中周。如此反复二、三遍，务必使每个中周都调到峰点上。如果发现有一个中周磁帽拧到最上位置或最下位置仍没有找到峰点，就应该将第一中周往下或往上拧一些，再重复上述步骤，直到每一个中周都能调到峰点为止。（严毅答）
