很多无线电爱好者，在检修收音机时，往往为了寻找故障、确定故障发生的部位，花费了很长时间。若修理经验不多，还容易烧坏管子、损坏元件。我们这里介绍的“信号寻迹器”，可以帮助无线电爱好者在检修收音机时，方便地发现和确定收音机发生故障的部位。
“信号寻迹器”是由一个扩音器和一个晶体二极管检波器组成的。

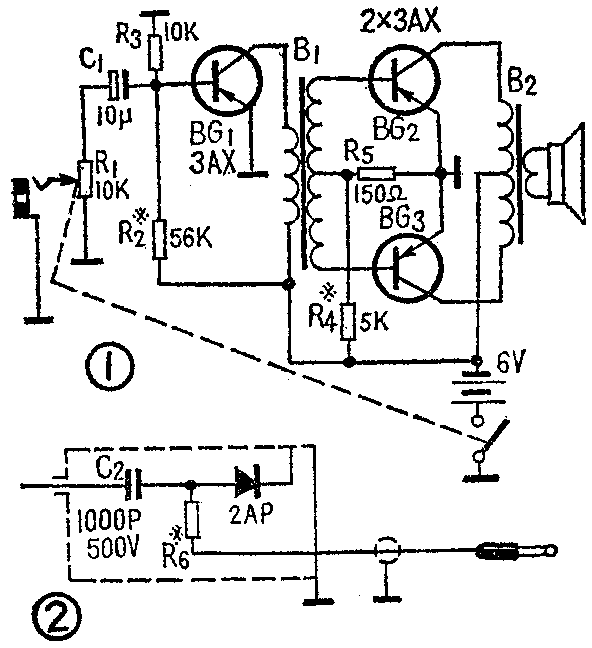

扩音器的电路如图1所示。可以按此图装或者用现成收音机上的扩音部分，这时只要把检波器插头插入收音机上的拾音器插孔即可。扩音器的作用是把经检波器检波后的音频信号进行放大，推动扬声器。
检波器电路如图2所示。当高频信号通过检波器时，它起检波作用；当音频信号通过检波器时，从检波器输出的音频信号产生了失真，但这种失真我们一般听不出来，因此并不影响对收音机的检测。

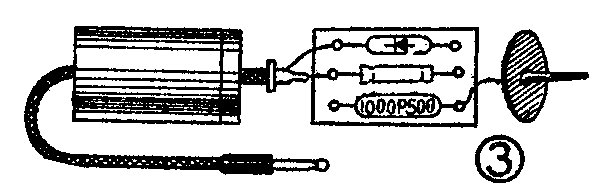

安装检波器探头时，先把检波器元件焊接在一块15毫米×25毫米×1毫米的胶木板上，R\(_{6}\)是在调整后确定的，我们这个仪器选R6为9.1千欧。然后再把这块胶木板装在一个铝圆筒内屏蔽起来。这个铝圆筒我们是用废旧的铝壳电解电容器的外壳。先把电容器的封口慢慢撬开，挖出里面的东西，撬时要小心，不要弄坏上面的胶木圆片。胶木圆片中心的铝铆钉要用锉刀慢慢锉平，退出铝铆钉，换上一个内径2毫米的空心铆钉。再用一根长55毫米、直径2毫米的铜丝，一端焊牢在空心铆钉上，另一端用锉刀锉尖，做成触针。把检波器C\(_{2}\)的输入端用一段软导线与触针的尾端焊接起来。在检波器的输出端接一根长约750毫米的金属隔离线，隔离线的心线接在电阻R6上。然后在铝壳底部中心处打一个直径约为3.5毫米的小眼，把检波器装入铝壳内，隔离线从铝壳底部的小眼引出，并在引出线的头上接上一个耳机插头。为了在使用时不至把检波器拉坏，要在离检波器约5毫米处的隔离线上绕几圈铜丝，用锡焊牢。整个检波器的组装如图3所示。在把检波器装进铝壳之前，应先在壳内壁套上一层牛皮纸，以防检波器与铝壳短路。检波器装进后，再把胶木圆片盖上、铆好。为防止隔离线与铝壳间的松动，可在隔离线引出处绕上几圈铜丝，并用锡与隔离线焊牢。另外，在此处再焊上一根长约为450毫米的软线，软线的另一头接一个鳄鱼夹子，这样整个检波器探头就做好了。

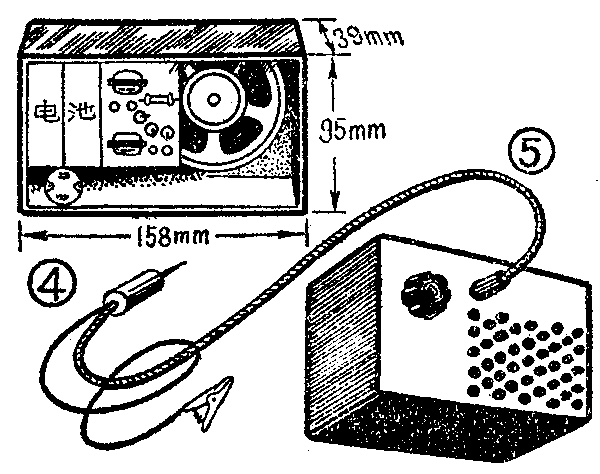

扩音器电路元件先焊接在一块48毫米×60毫米×1.5毫米的胶木板上。电位器R\(_{1}\)用体积大一些的10千欧电位器为好。我们把扩大器部分装在一个158毫米×95毫米×39毫米的自制木盒里，元件装配如图4所示。图5是整个仪器的外形图。
使用时，先把鳄鱼夹子夹在有故障的收音机地线上，一般是电源的正极。然后打开收音机及信号寻迹器的电源，由前级逐级向后检查。先用触针去触收音机的晶体管的集电极，即晶体管的输出端，然后旋动调谐电容，如寻迹器发出了电台的播音，则说明这一级没有故障，如果触到哪一级没有电台播音，则说明该级发生了故障，查看这级的元件，并检查该级电路的焊接等情况，即可排除故障。（北京市少年宫科技组）
