基本操作
在开始使用示波器前，首先应检查装在后面（或侧面）的电源变换装置，它的位置是否与供电电源电压相适应。这种变换实际上是改变电源变压器初级的两个绕组的连接方法，220V时串联使用，在110V时改变成并联使用。在110V时，示波器进线电流较220V时增大一倍，其保险丝也必须换用5A的。然后接通电源，开启开关。此时，面板上的指示灯即应发亮，机内并无冒烟及异常的亮光、声音，预热5分钟后即可使用。此时面板上的控制旋钮应作如下的调节：
“Y轴移位”与“X轴移位”旋钮应置于旋转范围的中心位置；“辉度”旋钮顺时针方向逐渐旋转，使荧光屏上有适宜的亮度；再旋转“聚焦”旋钮，使图象清晰；并可配合调节“辅助聚焦”使得图象在荧光屏有效工作面的任何位置上都比较清晰且亮度适宜。这些调节也可以在输入被测信号后进行。
调节和使用中都应注意亮度适宜，且光点不能停留在一点上，以免烧坏示波管的屏幕。
示波器的“Y轴输入”端设有一个“L\(_{16}\)”型高频插座和一个接地插孔，用导线将被测信号的“地”与示波器的接地插孔连接，被测点与高频插座中心连接。在输入插座与Y轴前置放大级之间，机内接有隔直流电容器，其击穿电压为250V，因此，输入电压的直流值加上交流电压峰值不能超过250V，否则，可能使电容器击穿而损坏示波器。如要测量高于250V的电压时，必须使用外接衰减器。
为了减少示波器对被测电路的影响，可使用探极。把探极的插头插入示波器的插座，探极上的鳄鱼夹与被测信号的“地”连起来，触针与被测点相接触。探极相当于一个衰减倍数为10的衰减器，输入信号先经过这个衰减器衰减，再加到“Y轴输入”插座。探极的最大输入电压不能超过400V。
当被测信号足够大，其峰峰值为20V～100V的一对推挽信号时，也可将这两个信号用香蕉插头加在示波器后面的Y\(_{1}\)、Y2插孔中，不经过放大器而直接加到示波管垂直偏转板。这样还能使测试的频带范围超过10MHz。
“Y轴选择”一般应置于“1MΩ”位置。当仅需要与“75Ω”阻抗匹配（如测试特性阻抗为75Ω电缆时）时，才将其置于“75Ω”位置。
示波器的Y轴灵敏度不低于25mV／cm，表示峰峰值为25mV的信号，在荧光屏上显示出1cm高度的图像，8cm则对应着200mV信号。加上微调的因素，在荧光屏有效工作面高度为8cm范围内可以不失真的显示660mV的信号。超过660mV的输入信号必须利用“Y轴衰减”开关的转换将其相应地衰减3、10、30、100、300或1000倍。在使用过程中，荧光屏上图象的高度均不得长时间超过8cm。
当需要把“比较信号”显示在荧光屏上时，可将“Y轴选择”置于“比较信号”。
“Y轴增幅”旋钮可使经过“Y轮衰减”衰减后的图象高度再作一定的调节，起微调的作用。其调节范围不低于3.3倍，因而能保证“Y轴衰减”倍数的覆盖。
“X轴选择”一般应置于“扫描”位置，仅当要看李沙育图形等，而要使波形随外接X轴信号而在水平方向移动时，可在“X轴输入”接线柱输入有关信号。根据信号的大小，由“X轴选择”开关上选用相应的衰减倍数。
“X轴增幅”系控制X轴放大器的增益大小。当“X轴输入”外接信号时，依信号的大小，适当调节“X轴增幅”旋钮，使其在荧光屏的图象能得到需要的幅度。
“扫描时间”与“扫描微调”的选择，由被观测脉冲持续时间或重复频率的不同来决定。例如：宽度为50μS重复频率为5KHz的短形脉冲，当“扫描时间”置于10μS／cm档级（“扫描微调”于校正）时，荧光屏上呈现约5cm宽的单个矩形脉冲。又例如：重复频率为5KHz（周期为200μS）的矩形脉冲，当“扫描时间”置于100μS／cm时，荧光屏上就能看到5个周期的波形，两个相邻脉冲之距离约为2cm。因此，由扫描时间与荧光屏上的距离，可获得脉冲宽度及重复频率之近似值。
“扫描微调”可使扫描时间增大约10倍。
要能在荧光屏上得到一个稳定而清晰的波形，必须调节“触发增幅”和“稳定调节”，首先将“触发增幅”置于反时针到底位置，慢慢地顺时针方向调节“稳定调节”，使其在荧光屏上得到一个扫描波形，因扫描波形未与信号同步，因此，不能使所显示的图形在荧光屏上停住，此时，继续顺时针方向旋转“稳定调节”让波形刚刚消失，扫描发生器的工作点已调节在临界状态，再顺时针调节“触发增幅”，加大同步电压，直至在荧光屏上得到一个稳定而清晰的图形。
“扫描扩展”在一般情况下，应置于校正位置。当需要仔细观测复杂波形中某一局部区域时，便将扫描扩展顺时针方向打开，于是在荧光屏上的波形约被扩展5倍。且能随“扫描扩展”旋钮的顺时针旋转，波形将由右向左移动，直到所需观察的部分出现在荧光屏的正中为止。
“触发选择”可选择触发信号的来源及极性，“内”触发信号取自Y轴放大器中的被测信号，还可按被测信号之正负极性选择内+或内-。“外”触发信号来自“触发输入”引入的信号，根据该信号的正、负极性，适当选择外+或外-。当被观测信号与电源频率有关，例如观测直流电源中所含有的纹波电压时，可使用“电源”触发。
当使用外界信号进行触发、同步时，可将不小于0.5V（峰峰值）的信号接至“触发输入”接线柱，使示波器的扫描被此信号同步。
“时标”用来测量信号的时间关系，可使波形被时标调辉，根据时标的点数及每点代表的时间而得到波形上段的时间。
“Z轴输入”用来使波形被外接信号调辉。
“扫描输出”通过接线柱输出之正向锯齿波，可供给外电路作线性时基或触发、比较之用。
“标尺亮度”是调节和改变荧光屏上座标刻度的亮度和不同色别的装置，调节标尺亮度可发出黄色或红色的亮光，供观测和拍摄波形用。
检查
示波器在使用之前，必须进行一次检查。开启电源后，面板大的控制旋钮应置于表中所示位置。
控制旋钮名称 所处位置
Y轴选择 比较信号
Y轴衰减 1
Y轴增幅 逆时针旋足
时 标 关
比较信号 0.15
X轴选择 扫描
扫描时间 100μS
扫描微调 校正
触发选择 内+
扫描扩展 校正
触发增幅 逆时针旋足
稳定调节 逆时针旋足
辉度、聚焦、辅助聚焦、X轴移位、Y轴移位、X轴增幅等控制器所处的位置，前面已有说明，这里不多介绍了。
示波器控制旋钮置于上述工作位置后，仪器即处在待触发扫描状态。顺时针旋转“稳定调节”，使荧光屏上出现扫描线，再顺时针方向逐渐旋转使其刚刚停扫（此点称为待触发点），然后再顺时针调节“触发增幅”即可得到稳定的方波，如图1所示。
（1）从波形的稳定来看，说明触发放大器工作是正常的。
Y轴输入的比较信号其频率是1KHz，又是较对称的方波，所以脉冲宽度应为500μS，从方波显示的宽度为5cm左右，可知此档级的扫描速度100μS／cm亦是正确的。
（2）将“时标”置于100μS位置时，荧光屏上之波形立即改变如图2所示的波形。可证明方波宽度为500μS。
（3）将“扫描微调”旋钮逆时针方向逐渐旋转时，可看到波形在水平方向上逐渐压缩，直至使方波的宽度小至5mm以下，说明“扫描微调”作用是正常的。
（4）此时，再将“扫描时间”置于10μS／cm时，可看到波形又突然拉宽，方波的宽度不超过5cm。
（5）将“扫描微调”置于校正位置，“扫描时间”置于1000μS／cm位置时，宽度约为5mm。
顺时针旋转“扫描扩展”旋钮时，能拉开波形，宽度约可达2.5cm。
在进行上述各条的调节时，可能产生波形的不对称，则可重新调节“稳定调节”和“触发增幅”两旋钮。
通过上述的检查可说明10、100、1000μs／cm三档“扫描时间”及“扫描扩展”都是正常的。至于0.1及1μS／cm两档的检查要送入频率较高的信号后才能进行。
（6）逐渐改变比较信号的输出幅度，由0.05～50V，同时应逐档改变Y轴衰减倍数，由1～1000时，可看到显示的波形幅度皆不小于2cm。说明各档比较信号的输出幅度及Y轴衰减倍数都是正确的。
测量
（1）波形幅度的测量：
将0.5V比较信号显示于荧光屏上，调节“Y轴增幅”使幅度为5cm，可得此时的灵敏度为0.1V／cm（峰峰值），然后，将“Y轴选择”置于“1MΩ”，若被测波形显示的幅度为3.2cm则可知其幅度为：3.2cm×0.1V／cm=0.32V
若使用探极，则还应将测得的幅度乘以十倍。
（2）时间的测量：
调节各旋钮，让显示的波形清晰后，再旋转“时标”旋钮至合适位置。每点时标代表的时间乘以点数，即可得被测波形上相应二点之间的时间。
时标的点数要合适，太少时读数精度太低，太多时读数较困难。
（3）频率的测量：
通过时间测量的方法测出波形的周期，而周期的倒数即为频率。
也可把未知频率的被测波形送到“Y轴输入”端，把已知频率可调波形，送到“X轴输入”端，调节已知波形的频率，使其在荧光屏上得到稳定的合成波形。此合成波形置于荧光屏中心时，由曲线与Y轴及X轴的交点数N\(_{Y}\)及NX，则求出被测波形的频率即为：
f=f(已知)×\(\frac{N}{_{Y}}\)NX
上述方法即为大家所熟悉的李沙育图形法。

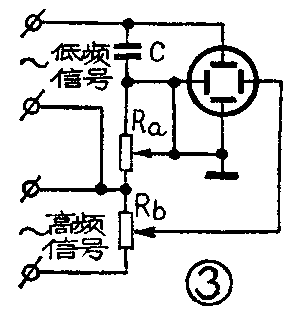

利用李沙育图形来测量频率，是比较方便的，但当测量二个频率比相当大的信号时，图形将复杂而难以判断。如果采用分相比较法来测量，则是较为方便的。分相比较的连接方法如图3所示。
已知低频信号，通过C与R的移相网络，送入Y轴与X轴偏转系统，旋动移相调节器R\(_{a}\)，可使荧光屏上呈现的圆环形图形变为正圆形或椭圆。被测的高频信号通过Rb幅度的控制送入X轴偏转系统。
如果高低频率比较接近于简单整数比的时候，可在原来圆环图形上出现一串波形且移动不已；若完全等于整数比时，环形波形将稳定不动，数一下波峰的数目（正半峰或负半峰），可得出高低频率的比值。
（4）延迟时间的测量:

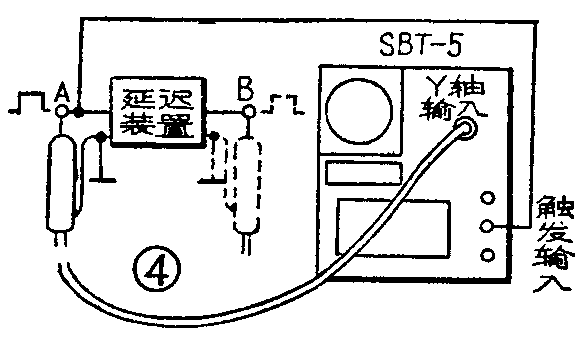

测量延迟网络、延迟电缆、同轴电缆等延迟装置的延迟时间，可按图4所示的方法连接：
A端是信号的输入端，B端是信号的输出端，两信号的对应关系，如图5所示：
r——是被测延迟装置的延迟时间。
（a）——延迟前的波形。
（b）——延迟后的波形。
测量时，示波器置于外触发状态。（a）与（b）两次测量之间，仪器的控制旋钮不能任意变动，尤其不能触动“触发增幅”与“稳定调节”二旋钮，以避免测量误差。（上海无线电廿一厂技术组）
