无变压器功率放大电路

晶体管收、扩音机中，广泛采用推挽功率放大电路。一般的推挽电路总需要输出变压器和输入变压器，这种变压器耦合的电路存在一些缺点，如：由于变压器铁心的磁化曲线是非线性的，它会使放大电路产生非线性失真；由于变压器漏磁对电路输入回路、中频回路的寄生耦合，会使整机工作不稳定；由于变压器是电感元件，有附加相移，不能引入深度负反馈来改善音质；特别是由于变压器的存在，严重地影响了电路的频率特性，这是因为变压器绕组的电感量不能做得太大（否则变压器体积太大，成本也太高），因此，在低频时电抗较小（电抗X\(_{L}\)=ωL，频率ω低时，电抗也小），它对信号起分流作用，使低频端增益下降，在高频时，由于变压器铁心导磁率的下降及漏感、分布电容的影响，也会使高频端增益降低。这样使高、低音都不够丰满。

毛主席教导我们：“人类的历史，就是一个不断地从必然王国向自由王国发展的历史。”“人类总得不断地总结经验，有所发现，有所发明，有所创造，有所前进。”

无变压器功率放大电路的出现，就是不断总结经验的结果。无变压器电路（简称OTL电路）一般分成三大类：一类是无输出变压器电路，但有输入变压器作倒相用（或用晶体管倒相），因为功率放大电路中输出变压器的影响是主要矛盾，故去掉它；二是互补对称式电路，它是利用PNP型管和NPN型管导电特性相反，彼此互补对称，自动完成倒相作用，因此，既不用输出变压器，也不用输入变压器；第三类是复合互补对称式电路。本文将结合收、扩音机中的一些具体电路详细分析这三种电路。

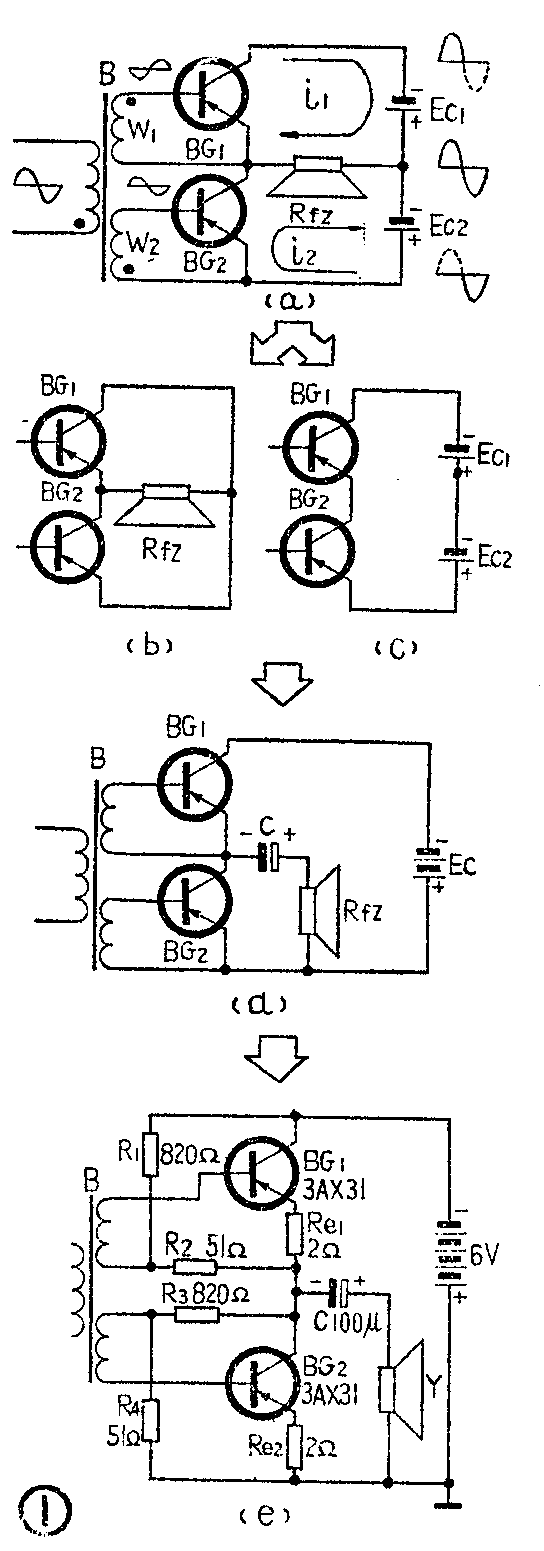

遵照毛主席关于“一切客观事物本来是互相联系的和具有内部规律的”教导，我们以《红旗602》等型收音机产品的电路为例，来分析图1（a）原理电路和图1（e）实用电路的相互联系和内部规律，从而得知实用电路是如何从原理电路演变而来的。

图1（a）中省略了偏置电阻等未画，BG\(_{1}\)和BG2是同极性的两只晶体管（这里以PNP型管为例），变压器B用作倒相耦合，它的次级有两个独立的绕组W\(_{1}\)和W2，分别接在两只晶体管的基极和发射极之间。请注意，绕组W\(_{1}\)的同名端（有“·”号的一端，即同是起端或同是末端）接到BG1管的基极，绕组W\(_{2}\)的同名端则接到BG2管的发射极，所以，两个绕组的相位相反。若两管工作于乙类状态，无信号时两管的集电极电流为零，处于截止（实际上，为了避免交越失真，两管在无信号时不是完全截止，有一定的静态工作电流，工作在甲乙类）。当信号电压正半周时，BG\(_{1}\)管的基极为负，发射极为正，发射结是正向偏压，而BG2管的基极为正，发射极为负，其发射结加有反向偏压，因此，BG\(_{1}\)管导通、BG2管截止。BG\(_{1}\)管的集电极电流i1随信号而变化，i\(_{1}\)流过负载Rfz，在它上面得到相应的正半周信号。当信号负半周时，则BG\(_{1}\)管截止、BG2管导通，电流i\(_{2}\)流过Rfz，在其上得到相应的负半周信号。这样，两管轮流工作，在负载R\(_{fz}\)上恰好两个半周正弦波拼起来合成一个完整的正弦波，得到了一个完整的信号。另一方面，两管都是半波输出，相当于整流，所以其中有直流成份。但从图1a可看出，i1和i\(_{2}\)流过负载时方向相反，由于电路对称，所以负载中的直流部分相互抵消了。

图1（b）是交流简化电路，两管交流输出是并联的，所以这种电路的输出阻抗和一般变压器耦合推挽电路相比要小得多。由于输出阻抗较低，因此就不必使用输出变压器件阻抗变换了，可以直接将电路的输出端和较高阻抗的扬声器相连。关于输出阻抗大小的问题可以用图2来分析说明。如单管放大器的输出阻抗用R\(_{1}\)和R2代表，变压器输出推挽电路的输出阻抗是串联的，等于R\(_{1}\)+R2，两管对称时R\(_{1}\)=R2，所以整个输出阻抗为每边输出阻抗的两倍，即2R\(_{1}\)。而无变压器推挽电路的交流输出是并联的，R1‖R\(_{2}\)，两管对称时为\(\frac{1}{2}\)R1。所以，无变压器电路的输出阻抗是变压器耦合电路的1;4。

图1（c）是直流简化电路，这时两管串联，两组电源E\(_{c1}\)和Ec2串联起来对两只串联的BG\(_{1}\)、BG2供电。所以我们可以把电源E\(_{c1}\)和Ec2加在一起，去掉中间抽头，采用一个电源E\(_{c}\)=Ec1+E\(_{c2}\)供电。这样，我们可以把图1（a）改画成图1（d）的样子，BG1和BG\(_{2}\)串联起来，它们从电源Ec各分到一半电压，即\(\frac{E}{_{c}}\)2。为了防止直流电流流过负载Rfz，可以加一个隔直流电容C把负载（这里是扬声器）和电源隔开。图1（d）的样子就和实际电路图1（e）相似了，再加上各管的偏置电阻、射极电阻等，就变成了实际电路。

图1（e）中，R\(_{1}\)、R2是BG\(_{1}\)管的偏置电阻，Ec2电压加到R\(_{1}\)+R2两端，从R\(_{2}\)上取得的电压降加到BG1管的基极和发射极之间作为偏压； R\(_{3}\)、R4是BG\(_{2}\)管的偏置电阻，加偏压方式同上；Re1、R\(_{e2}\)分别是两管的射极电阻。由于Re1、R\(_{e2}\)的电流负反馈作用（晶体管电流增大时，Re1、R\(_{e2}\)上电压降增大，抵消偏置电压，使管子电流降下来），可以稳定工作点并进一步改善音质；C是隔直流电容，使直流电流不流过扬声器，以便实行单电池组供电，C同时又是耦合电容，音频信号通过它送到扬声器。因此电容C要尽可能选大一些，最好是几百微法以上，一般50～100微法的电容也可使用，只不过低音差一些。扬声器要用阻抗较高的。为了保证在额定输出功率情况下，得到尽可能好的低频音响，一般9伏电源时，用40欧姆的扬声器；6伏电源时用25欧姆的；4.5伏电源时用16欧姆的。若没有阻抗合适的扬声器，也可用一只8欧姆的代用，不过损耗大一点。有的收音机，如《红灯2J8》是用两只8欧姆扬声器串联使用的。

这种电路的静态工作电流一般应选在2～8毫安左右，使两管都工作在甲乙类状态，保证无信号时两管有一定的静态电流，使上管导电过渡到下管导电的交接班不脱节，以消除小信号的交越失真。什么叫“交越失真”呢？原来晶体管的U\(_{be}\)～Ic特性不是直线的，它的下部（在电流比较小时）弯曲得很厉害，非线性特别严重，这从图 3（a）所示的3AX31的U\(_{be}\)～Ic特性可以清楚地看出来。在分析推挽电路时，我们总是把两只管子的U\(_{be}\)～Ic特性画在一起，如图3（b）、（c）。若两管都工作在乙类状态，则会由于两管的U\(_{be}\)～Ic特性曲线下部的非线性区的影响，使输出波形呈现严重的非线性失真，特别是在正半周信号和负半周信号的交接处出现脱节现象，这就叫交越失真，如图3（b）所示。为了避免这种失真，我们往往使管子工作在甲乙类，无信号时也给管子一定的起始电流I\(_{CQ}\)，使两管的Ube～I\(_{c}\)特性曲线的弯曲区域相互补偿，如图 3（c）。

图1电路中工作点的调整是靠调整R\(_{1}\)和R3。BG\(_{1}\)和BG2可选用一般的3AX型管，当然也可用NPN型硅管，但需注意电源的极性。选管时，应使两只管子的电流放大系数β值一致，以保证上下两管工作对称。β值的大小选在50～150为宜。电阻值应使R\(_{1}\)=R3，R\(_{2}\)=R4，R\(_{e1}\)=Re2。R\(_{e1}\)（Re2）的大小一般只要几欧姆就可以了。

图1（e）所示的红旗602型收音机功放级的额定输出功率为50毫瓦，最大输出为200毫瓦，BG\(_{1}\)、BG2的静态电流为2～7毫安。这种电路的输入变压器自制数据如下：铁心截面45×6毫米\(^{2}\)，初级用φ0.06毫米漆包线绕1380圈，次级用φ0.08漆包线双线并绕380＋380圈。自行设计时可按下述原则：初级电感量2～3亨，初、次级匝比（对一个次级绕组）在3∶1左右。

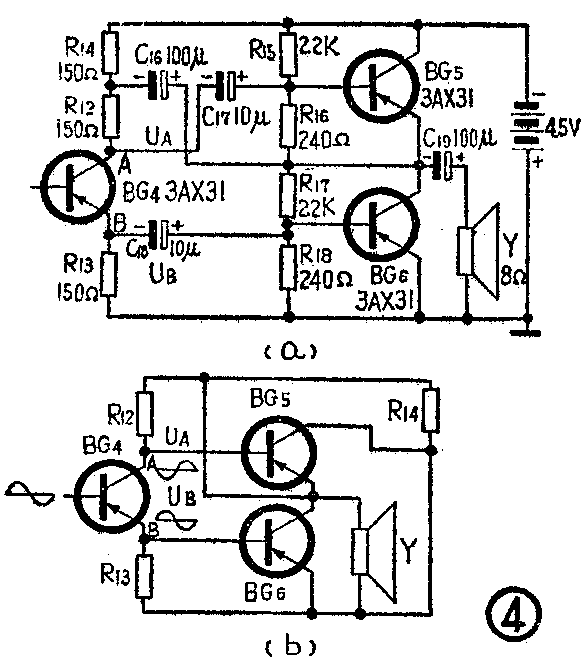

这种无输出变压器功放电路有时也可以采用晶体管倒相，如图4（a）所示《井岗山70—4》型收音机的电路。倒相后的两路信号分别从BG\(_{4}\)的集电极和发射极输出。由于晶体管的集电极输出电压UA和发射极输出电压U\(_{B}\)正好是反相的，如R12=R\(_{13}\)，而Ic≈I\(_{e}\)，那么这两个信号电压的大小也是基本相等的。这一级的电压增益很小，近似为1。图4（b）是这个电路的交流简化电路：电容C16、C\(_{17}\)、C18、C\(_{19}\)以及电池对于交流信号都视为短路；R15、R\(_{16}\)、R17、R\(_{18}\)是BG5、BG\(_{6}\)的偏置电阻，对交流信号的分流作用很小，可以忽略不计，因此都省去不画。从交流简化电路可见，BG4输出的两个反相信号U\(_{A}\)、UB分别从电阻R\(_{12}\)、R13上取出加在输出管BG\(_{5}\)、BG6的基极和发射极之间，BG\(_{4}\)管代替了输入变压器的倒相作用。电容C16的作用是：由于C\(_{16}\)对交流信号的短路作用，才能使BG4的集电极输出信号U\(_{A}\)加到BG5管的基、射之间，构成共射电路。如果去掉C\(_{16}\)，信号UA就加在BG\(_{5}\)管的基、集之间了，使BG5变成共集电路。R\(_{14}\)的作用是避免C16将BG\(_{5}\)的集电极与发射极短路。

倒相级BG\(_{4}\)的集电极电流取2～4毫安，输出级BG5、BG\(_{6}\)的集电极电流取5～10毫安。

前面讲的电路，是由两只导电特性相同的晶体管（都是PNP型或都是NPN型）构成，因此需用输入变压器或晶体管倒相级进行例相。输入变压器会影响频率特性，音质还不够好；晶体管倒相级的增益很低，不能充分发挥管子的作用，且因极间电容的存在等原因，两臂信号也不会对称。为了克服这些缺点，人们采用了另一种更为进步的互补对称电路。

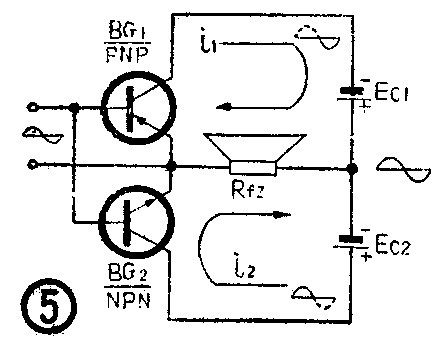

什么叫“互补对称”呢？请看图5。BG\(_{1}\)为PNP型管，BG2为NPN型管，从导电特性来看，两只管子是完全相反的，PNP管对负信号通导，而NPN管则对正信号通导，它们彼此互为补偿。从电路连接方式来看，上下两管的电路是完全对称的，所以人们就称之为“互补对称”。它的工作原理同前面所讲电路相似，不同之处是输入激励信号只要有一个就行了，而不需要倒相电路。当信号正半周时，对NPN的BG\(_{2}\)管而言，基极为正、发射极为负，发射结有正向偏压，因此BG2管导通，其集电极电流i\(_{2}\)随信号变化，流过负载Rfz，在R\(_{fz}\)上得到相应的正半周信号。但对PNP的BG1管来说，发射结加的是反向偏压，所以这个管子截止，i\(_{1}\)=0。反之，当信号负半周时，对PNP型的BG1管加的是正向偏压，BG\(_{1}\)导通，其电流i1随信号变化，而对NPN型的BG\(_{2}\)管是负向偏压，BG2截止，i\(_{2}\)=0，这时只有i1流过负载R\(_{fz}\)，在其上得到相应的负半周信号。这样，两管轮流工作，结果在负载Rfz上就可以得到一个完整的信号。由此可见，这种电路不需倒相级，而由互补对称的BG\(_{1}\)、BG2两管本身自动完成倒相作用。所以也称它为“单端推挽电路”。

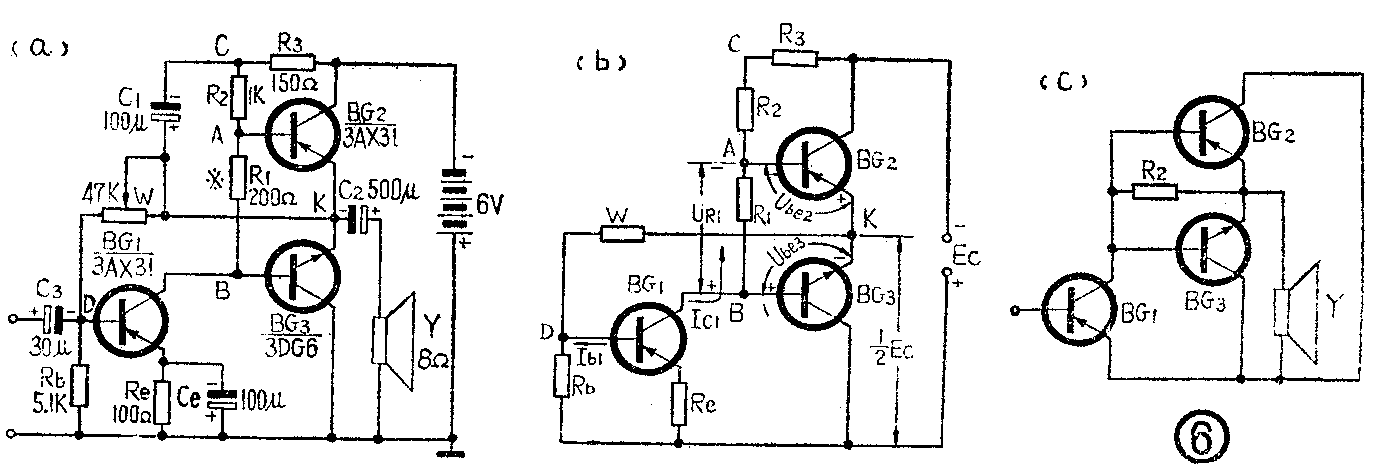

图6（a）是互补对称推挽电路的实际电路图。BG\(_{2}\)、BG3为功率输出级，BG\(_{1}\)是激励级。图6（b）是这一电路的直流通道电路。各电容器对直流视为开路，故不画出。BG2、BG\(_{3}\)串联起来由电池Ec供电，各得电源电压的一半。图6（c）是简化交流通道电路。各电容器和电源视为短路。略去对交流信号关系不大的元件不画。

现在，我们就以上述基本原理为基础，按直流通道和交流通道进一步分析这种电路。

（一）电路各元件的作用

1．R\(_{1}\)、R2、R\(_{3}\)：从直流通道来看，R1＋R\(_{2}\)＋R3是BG\(_{1}\)管的集电极电阻，其中R1上的电压降UR\(_{1}\)决定了BG2和BG\(_{3}\)的偏流大小，一般应使电流Ic1在R\(_{1}\)上的压降UR1正好等于BG\(_{2}\)和BG3处于甲乙类工作状态下的两管基极电位之差，或两管基、射极间电压之和，即U\(_{R1}\)=Ube3＋U\(_{be2}\)，由于BG2是锗管，U\(_{be2}\)≈0.2伏；BG3是硅管，U\(_{be3}\)≈0.6伏，因此UR1=0.2＋0.6=0.8伏。若BG\(_{3}\)采用3BX型的锗管，则UR1=0.4伏左右。若R\(_{1}\)阻值大，其上的压降大，即Ube2＋U\(_{be3}\)大，故BG2、BG\(_{3}\)的静态工作电流就大，因此，调节R1的大小就可调节输出级的工作点。从交流通道来看，电路参数选择时，总是使R\(_{2}\)》R1、R\(_{2}\)》R3，因此从BG\(_{1}\)集电极输出的信号在图6（a）中的A点和B点幅度相等，在画交流通道电路时就忽略R1不画，用短路线代替。又因电容C\(_{1}\)对低频信号的容抗很小，C1可视为短路，故可将R\(_{2}\)与R3相接的一点C直接与K相接。由于R\(_{2}\)》R3，R\(_{3}\)也可略掉不画。这样，从图6（c）简化交流通道电路可见，BG1的集电极输出信号都是通过R\(_{2}\)加在BG2管和BG\(_{3}\)管的基——射间，即BG2和BG\(_{3}\)均由内阻为R2的信号源所激励。R\(_{3}\)的作用是避免C1将BG\(_{2}\)的集电极与发射极短路。

2．W、R\(_{b}\)、Re：从直流通道可知，W、R\(_{b}\)、Re组成BG\(_{1}\)管的偏置电路，它和一般的偏置电路的区别在于偏置电阻W不是接在电源Ec的负端，而是接在输出端K，这样就具有负反馈，可以稳定工作点。例如，由于某种原因，使BG\(_{1}\)的集电极电流Ic1增加。设增加量为ΔI\(_{c1}\)=0.1毫安。这时，电阻R1、R\(_{2}\)、R3上的电压降增大，使A点和B点的电位U\(_{A}\)和UB也跟着向正方向（对电源负端而言）增加，其增加量分别为ΔU\(_{A}\)=ΔIc1（R\(_{2}\)+R3）=0.1×1.5=0.115伏；ΔU\(_{B}\)=ΔIC1（R\(_{1}\)+R2+R\(_{3}\)）＝0.1×1.35=0.135伏；R1上的压降也会因I\(_{C1}\)的增加而增加，其增加量为ΔUR1=ΔI\(_{C1}\)R1=0.1×0.2=0.02伏，它使U\(_{be3}\)＋Ube2也增加了0.02伏。当两管都用锗管或都用硅管时，每管的基射间电压各增加了ΔUR1／2，即0.01伏。其结果使K点电位也向正方向增加了ΔU\(_{K}\)=ΔUB-U\(_{be3}\)= 0.135－0.01=0.125伏（或ΔUK=ΔU\(_{A}\)+ΔUbe2=0.115＋0.01=0.125伏）。这样，BG\(_{1}\)的基极电位UD也相应地向正方向增加，就减小了BG\(_{1}\)的正向偏压，使BG1的集电极电流I\(_{c1}\)下降，其过程简单用下图表示：

从而自动稳定了工作点。

因此可以看出，在调节W的阻值，改变I\(_{c1}\)的大小时，会使K点电位发生变化。下面谈电路的调整时，要用到这一特点。

3．电容器C\(_{1}\)：电容C1的作用很重要。由于C\(_{1}\)的接入，使BG2、BG\(_{3}\)的工作状态发生了质的变化，由原来的共集电极工作变成了共发射极工作。图6中，如果不接C1，此时，输入信号在负半周时，BG\(_{2}\)导通，信号将从R2、R\(_{3}\)加到BG2管的基—集之间；输入信号正半周时，BG\(_{3}\)导通，信号将通过R1、R\(_{2}\)、R3加在BG\(_{3}\)管的基—集之间。这就是说，输入信号都是从基极与集电极加入的，而输出信号都从集电极与发射极之间取出的。输入、输出的公共端点是集电极，所以为共集电极接法。接入C1后，由于C\(_{1}\)的容量很大，对低频信号说，C、K两点视为短路，因此，在BG2工作期间，信号是通过R\(_{2}\)加在该管的基—射之间；而在BG3工作期间，信号通过R\(_{1}\)、R2加在该管的基—射之间。可见输入、输出的公共端点是发射极。因此，接入C\(_{1}\)以后，电路就变为共发射极状态工作。其增益比共集电极状态高得多，一般可提高10～15分贝。

（二）调整方法及注意事项

毛主席教导我们：“每一事物的运动都和它的周围其他事物互相联系着和互相影响着。”这种电路也是这样的，BG\(_{1}\)、BG2、BG\(_{3}\)是直接耦合，前后级之间都存在着互相联系和影响。因此，调整时，它们之间互相牵连，不能分级调整。

1．调整BG\(_{2}\)、BG3上下两管的工作电压；从前面分析元件W的作用可以看出，改变W的阻值大小，可以改变BG\(_{1}\)的电流Ic1，从而改变B（A）点电位U\(_{B}\)（UA），使输出端K点电位U\(_{K}\)也随着变化。调整时，就是靠调节W的大小来改变K点电位，使上下两管的射、集之间的电压相等，若采用6伏电源，则上下两管射、集间电压均应为3伏。调整过程中，可以用直流电压表测量K点对地电压，应为3伏。若不是3伏，则可调整W的大小。调整W时还直接影响激励级BG1的静态工作电流I\(_{c1}\)，一般Ic1在1～5毫安之间。

2．调整BG\(_{2}\)、BG3的静态工作电流：BG\(_{2}\)、BG3的偏流是由R\(_{1}\)上的电压降来决定的。R1越大，在I\(_{c1}\)一定的情况下，R1上的压降U\(_{R1}\)就大，即Ube2＋U\(_{be3}\)也大，故BG2、BG\(_{3}\)的静态电流就大。为减小小信号时的交越失真，BG2、BG\(_{3}\)总是工作在甲乙类，电流取4～8毫安。

综上所述，改变W调K点电压；改变R\(_{1}\)调静态电流。但这不是绝对的，改变电路中每一个电阻值都会影响电压和电流。如也可改变R2来调电压、电流等等，我们一般都固定其它电阻，只调W和R\(_{1}\)。调整W和调整R1也是互相影响的，例如在改变W的大小时，除了改变K点电位外，还因I\(_{c1}\)的变化影响到R1上的压降，也就影响到BG\(_{2}\)、BG3的静态电流。同样，在调R\(_{1}\)大小时，不但改变了R1上的压降，同时也使A、B两点的电位同时变化，从而使K点电位也有些变化，但因R\(_{2}\)》R1，故影响不太显著。通常是先调W使K点电位为1/2E\(_{c}\)，然后调R1使BG\(_{2}\)、BG3静态电流为4～8毫安，又回过头来调W，反复调节数次才能满足要求。

3. 调整时千万注意，切不可断开R\(_{1}\)。因为R1一旦断开，A点电位变得很负，B点电位变得很正，使BG\(_{2}\)和BG3的电流变得很大而损坏。

4．BG\(_{1}\)的β值应选大一些，应在80以上。BG2、BG\(_{2}\)的β值可选在50～150之间，并要求相同，即β2=β\(_{3}\)。调整后，若更换BG1管，要尽量选参数（如β）相同的管子，否则，需重新调整。

5.为了保证输出信号的失真度小，应使BG\(_{2}\)、BG3工作对称，在有信号输入时，也应使两管的射、集间的电压相等。检查的办法是：若条件许可，可用示波器观察输出波形，在业余条件下，可用直流电压表测量K点电位，在有信号输入时，也应保持在1/2E\(_{c}\)，即3伏左右。

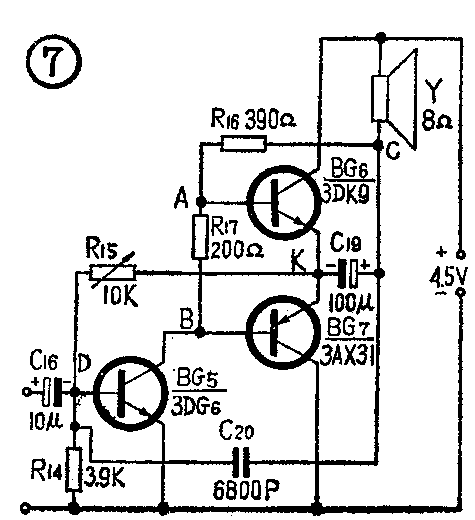

有的互补对称电路还省掉了图6中的R\(_{3}\)和C1。如环球711型收音机，它的功放级电路如图7，这里的电容C\(_{19}\)有三个作用：一是隔直流；二是耦合信号到扬声器；三是代替了图6电路中的电容C1。扬声器Y除了作为输出负载外，还代替了图6中的电阻R\(_{3}\)。办法是把扬声器一端改接到Ec正端。这样，因扬声器的接入，虽无R\(_{3}\)也不致使BG6的集电极与发射极短路。电容C\(_{2}\)0是负反馈电容，用以改善电路特性，提高音质。这个电路的调整方法和图6电路相似，即调R15及R\(_{17}\)。

在输出功率要求较大的时候，如晶体管扩音设备中，常采用复合互补对称电路。它是在图6电路的基础上加两只晶体管与输出管复合。在介绍这种电路之前，先讲一讲复合管的一般原理。

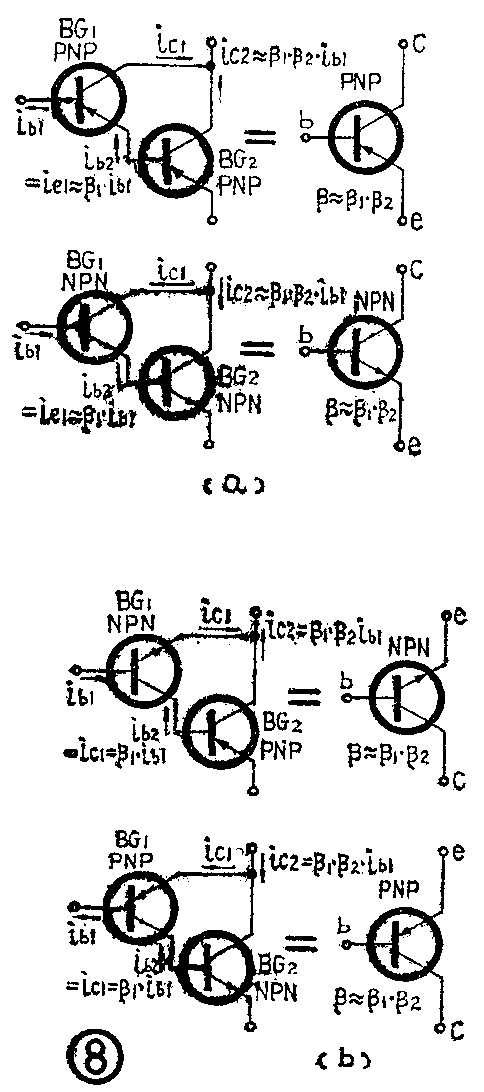

复合管是把两个（或两个以上）晶体管的适当电极直接连接起来成为一个管子使用。一般有两种连接方式：（1）是由两只导电特性一致（都是PNP或都是NPN）的管子构成，如图8（a）；（2）是由导电特性不同的管子（NPN和PNP）构成，图8（b）。

由图8（a）可知，复合管的电流放大系数β近似等于两只管子β值的乘积β≈β\(_{1}\)·β2。这是因为BG\(_{1}\)管的基极信号电流ib1经BG\(_{1}\)放大β1倍（实际是β\(_{1}\)+1）后成为BG2的基极注入电流i\(_{b2}\)（ib2≈β\(_{1}\)ib1），它又被BG2再次放大β\(_{2}\)倍，得到β2β\(_{1}\)ib1，因此，从BG\(_{2}\)的集电极所得到的信号电流ic2是i\(_{b1}\)的β1·β\(_{2}\)倍。所以，复合管总电流放大系数为两管放大系数的乘积。

另外由图8（b）可知，当不同导电特性管子组成复合管时，复合管的导电特性取决于第一只管子，β值仍近似等于两管β值的乘积。

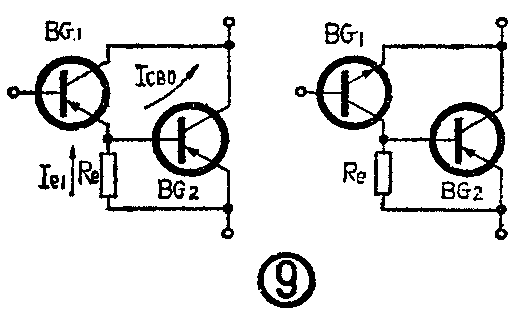

在推挽功放电路中，为了减小小信号的交越失真，在静态时，必须使组成复合管的BG\(_{1}\)和BG2都有一定静态电流。为此，在图8的基础上加接电阻R\(_{e}\)，如图9。Re的作用是：（l）使BG\(_{1}\)有一定的静态电流；（2）靠Ie1在R\(_{e}\)上的压降Ie1R\(_{e}\)维持BG2的静态电流；（3）加R\(_{e1}\)后还可防止在温度高时由于BG2的漏电流I\(_{CBO}\)增大而使复合管失控而无放大作用。因为ICBO的方向和I\(_{e1}\)相反。本来BG2的基极由BG\(_{1}\)的发射极电流Ie1控制。当I\(_{CBO}\)增大时将使Ie1减小，使BG\(_{1}\)对BG2的控制作用减弱。如果I\(_{CBO}\)增加过大，会完全抵消Ie1而使BG\(_{2}\)失控，在大功率输出时ICBO大于Ie1是很可能的。现在加上R\(_{e}\)后使ICBO被R\(_{e}\)分流一部分，从而减轻对Ie1的抵消作用。

加入R\(_{e}\)后，对信号电流也有分流作用。图9中，BG1射极（或集电极）输出的信号电流i\(_{e1}\)不能全部注入BG2的基极，而有一部分从R\(_{e}\)分流了，降低了复合管的β值。Re的数值一般在几十欧到几百欧。

明白了复合管的一般原理，现在来介绍一个复合互补对称推挽功率放大电路的实例，如图10，它是一台高传真度收音机的低放级。

BG\(_{1}\)是前置放大级。其发射极电阻Re2上加有从输出端经反馈电阻R\(_{f}\)和反馈电容Cf引来的深度负反馈，用以提高音质，但使电路增益有所下降，为了弥补增益的不足，所以加有前置级。如要求输出功率小可省掉此级。这一级是阻容耦合电路，R\(_{b1}\)、Rb2是基极偏置电阻，R\(_{c1}\)是集电极负载电阻，Re1、R\(_{e2}\)是射极电阻，用来稳定此级的工作点。BG1的输出经C\(_{4}\)耦合到BG2激励级。

容易看出，这里从激励级以后的电路和图6电路基本相同，只不过图6中的BG\(_{2}\)和BG3分别用复合管BG\(_{3}\)＋BG5和复合管BG\(_{4}\)＋BG6代替了。R\(_{e5}\)、Re6用来稳定电路工作，通常取0.5～1欧；阻值不宜过大，因为它们和扬声器串联，太大了会影响输出功率。在输出小功率时可以不用。热敏电阻R\(_{4}\)和W1相并联，相当于图6中的R\(_{1}\)，由于热敏电阻R4的阻值随温度上升而减小，因此温度上升时I\(_{c2}\)上升，引起UAB上升，但由于R\(_{4}\)阻值减小使UAB下降，结果获得热稳定的效果。

“事物都是一分为二的。”无变压器功率放大电路有许多优点，如省掉了变压器，消除了它引起的失真和损耗，频率特性好等等。但也有缺点：如由于电路的每个输出管只能利用电源电压的一半，和有变压器电路相比，在同样电源电压下要得到同样的功率输出，电流就必须大一倍，于是要求功放管能流出大电流。而且，在工作过程中I\(_{c}\)变动很大，对电源要求也就较高。此外这种电路要求有较大的推动功率。特别是因为这种电路的输出功率直接受到负载阻抗大小的限制。输出功率P0=αE\(^{2}\)\(_{c}\)/8（Rfz＋R\(_{e}\)）（α的数值由管子的型号等因素所决定，对于3AD型大功率管α≈1；对于3AX81型小功率管α在0.5左右）。Rfz为负载阻抗，在高负载阻抗时，如农村有线广播网，电路的输出功率就提不高。(唐远炎)
