一条广播线路长十几公里甚至几十公里，一旦发生短路故障，究竟故障发生在何处，难以判断。采用一种红、绿灯分段监视装置，就能大致地指示出故障发生在离广播站多远的地方。对排除线路短路故障比较方便，迅速。

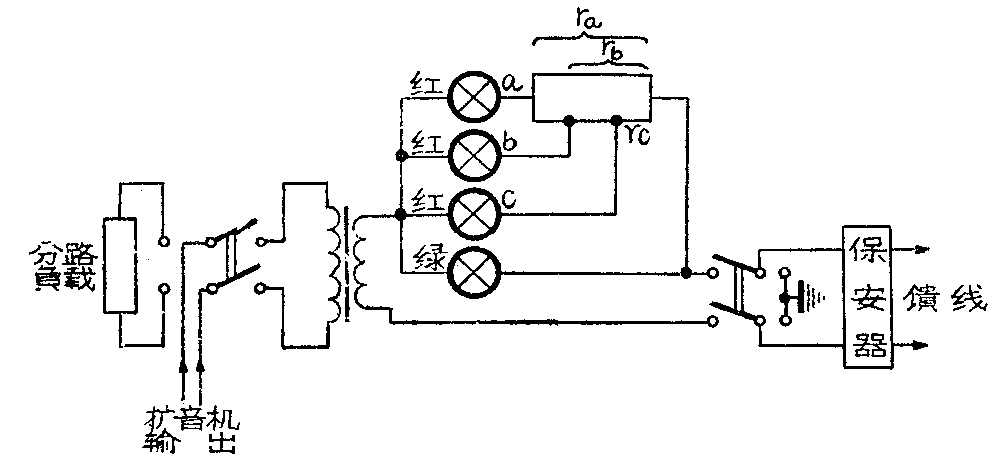

这种装置的线路如图所示。当绿灯亮度适中时，说明线路工作正常。如绿灯不亮而其中任一红灯发亮，说明线路有短路故障。如红、绿灯均不亮，不是有害电流烧掉全部灯泡，就是外线开路。下面进一步分析说明。
红灯a与电阻r\(_{a}\)串联，红灯b与rb串联，红灯c与r\(_{c}\)串联。三个红灯分别串联电阻后再与绿灯并联。把外线从近到远划分为A、B、C三个指示段。当绿灯由于过载而烧毁，红灯c发亮，说明最远的c段线路中有短路故障发生。如在中间B段线路有短路，则除烧毁绿灯外，还会把红灯c烧毁，使红灯b发亮。若只有红灯a发亮，说明其余三个灯泡都已烧毁，外线短路故障可能发生在附近的A段。
要使这种监视装置灵敏可靠地起到监视的作用，必须选用合适的红、绿灯和电阻r\(_{a}\)、rb，r\(_{c}\)。这里我们选用小电珠作红、绿灯。红灯用的小电珠额定电流越小越好，一般可用普通的6.3伏指示灯泡（通过100毫安电流便发亮）。绿灯可按广播线输送电流（I=P／U）的大小选用合适的小电珠（请参阅《农村有线广播》一书第387页）。如线路输送电流大于选用电珠所允许通过的电流，可用两个或三个不同的小电珠并联作分流用，调到电珠发微亮即可。但应注意，不能用可变电阻作分流用，否则绿灯烧毁，红灯也不会发亮报警，就起不到监视作用了。
设有一条φ2.6毫米双线回路的均匀线路，长7.5公里。按合理匹配，在送端应输入功率40瓦、电压180伏，线路正常时其音频电流约220毫安。绿灯的电珠可选用2.5伏的手电筒用的小电珠（工作电流为300～400毫安），红灯可用6.3伏150毫安的指示灯泡。把全线路平均划分为三个监示段（每段2.5公里）。要使得每个监示段内的任何地方的线路发生短路故障时，都能使相应的监示红灯发出红光至白光（从红灯的发亮度可以判断短路点在监示段内的大概位置），必须给每个红灯串联上适当的分压电阻进行调节。分压电阻r的阻值可由下式确定：
r=\(\frac{U}{I}\)-Z
式中：U是广播线馈送电压，伏；I是线路短路时通过红灯的最大电流，安；Z是短路段以前各段的总阻抗，φ2.6毫米双线回路均匀传输线每公里在1000赫时的阻抗为108.2欧。
红灯a的分压电阻r\(_{a}\)应调到使线路在广播站附近A段内最近端发生短路（即0≤Z≤108.2×2.5）时使a灯发白光而又不至烧毁（即I≤150毫安）；而且在2.5公里内任何地方的线路发生短路时，红灯a都能相应地发出不同程度的亮光（即I≥100毫安），必须将ra选在下面范围内：
1200≤ra≤1530
要使整个A指示段内发生短路时电珠都能相应地发亮，r\(_{a}\)取其下限选定为1200欧。
红灯b的降压电阻r\(_{b}\)，是控制红灯b在2.5公里到5公里范围内的线路发生短路时，能发出红光到白光（即100毫安≤l≤150毫安），若设计要求在2.5公里前的线路发生短路时，让音频电流把红灯b烧毁（即I≥150毫安），则必须将rb选在下列范围内：
929≤rb≤1295
与红灯a的调节同理，也是取其下限，r\(_{b}\)选用929欧。rc的设计与r\(_{a}\)、rb相似，选定为659欧。
降压电阻的功率（P=I\(^{2}\)R，I是外线短路时通过红灯的最大电流），按r\(_{a}\)=1200欧、I=150毫安计算应该是27W。但实践证明只有该数值的60％就可以了。因为音频电流的频率不是固定的，是时刻在变化的。其电热效率比直流电或其他固定频率的交流电都低。该线路的ra、r\(_{b}\)、rc可合用一个1.2千欧、15瓦的线绕可变电阻，从中取出合适的阻值作为r\(_{b}\)、rc。
装置这种线路分段监示电路，应该在搞好合理匹配的前提下进行，不能让合理匹配服从于监视灯泡的电流需要，不能不考虑合理匹配而随便改变馈送电压。使用这种监视装置，应注意监视，及时排除出现的故障，可以减少电珠的消耗。这种装置还能灵敏准确地反映出线路负载量的变化，有助于观察线路负载情况；并可起到过载保险丝的作用，可以节省保险管。但应注意，采用这个装置，必须线路各处接点以及小电珠与插座接触可靠。（广东省临高县人民广播站 雷力）
