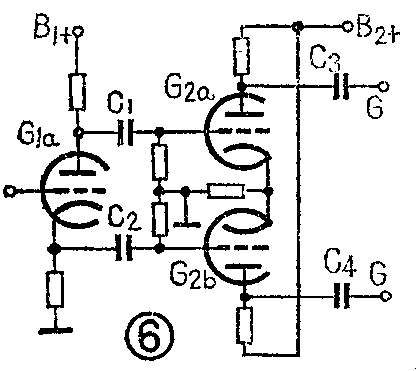

3．电压放大级与推动级的交连电容开路时（如图1、图5中的C\(_{1}\)或C2，图2、图3中的C\(_{2}\)，以及图6用单管作分负载倒相电压推动电路中的C1或C\(_{2}\)、C3、C\(_{4}\)），都将形成推动级只在信号半个周期工作，输出减小，失真也将明显地增大。检查方法同上面讲到的：可从前级注入音频信号，分别测这些电容器两端的交流电压指示，或者用等值电容相并联的办法检查。
4．推动级屏极旁路电容击穿短路时，造成无输出或输出小，如图1中的C\(_{11}\)或C12，其中有一个短路则输出减小，但一般由于电压高而击穿时两个都一齐坏，推动级将无输出。

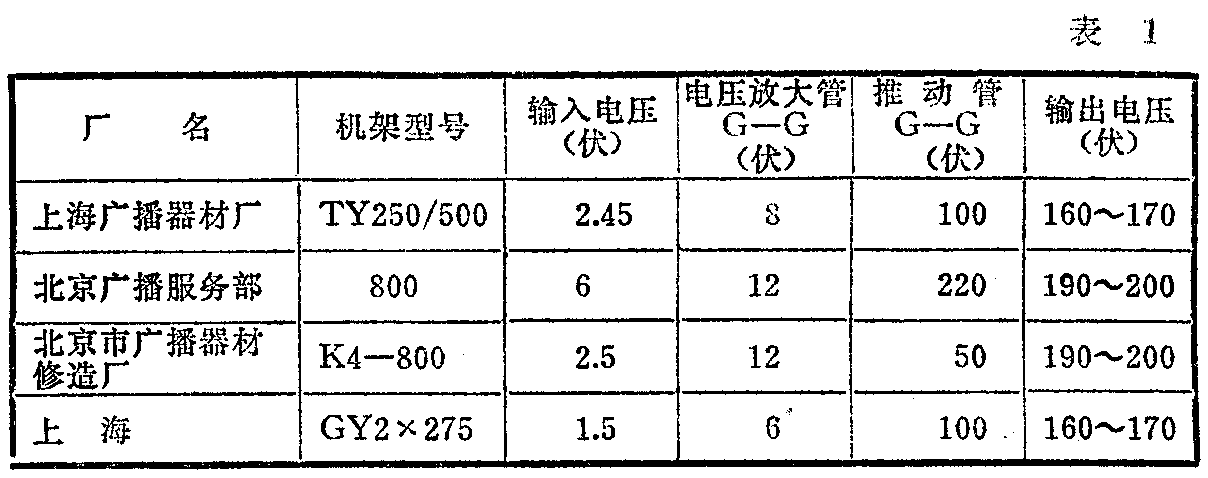

为了便于检修，我们将几种扩音机推动部分各点的正常电压列于表1。我们可以在不切断电源的情况下，利用万用表测量各点的实际交流电压值。再与表中所列正常数值比较，如有差别，则说明有故障存在。万用表的交流档灵敏度最好大于5000欧／伏以上。
须说明：（1）当测出的推动级输出电压（或者说在末级功放管所测G—G的输入电压）值，比末级功放要求的输入电压值低，这是正常现象，因为我们所测的电压是交流有效值，并不是峰值；（2）若所测的输出电压高于表列数值时，那是末级功放管衰老，栅阴内阻增高所致，并不是推动级的故障。

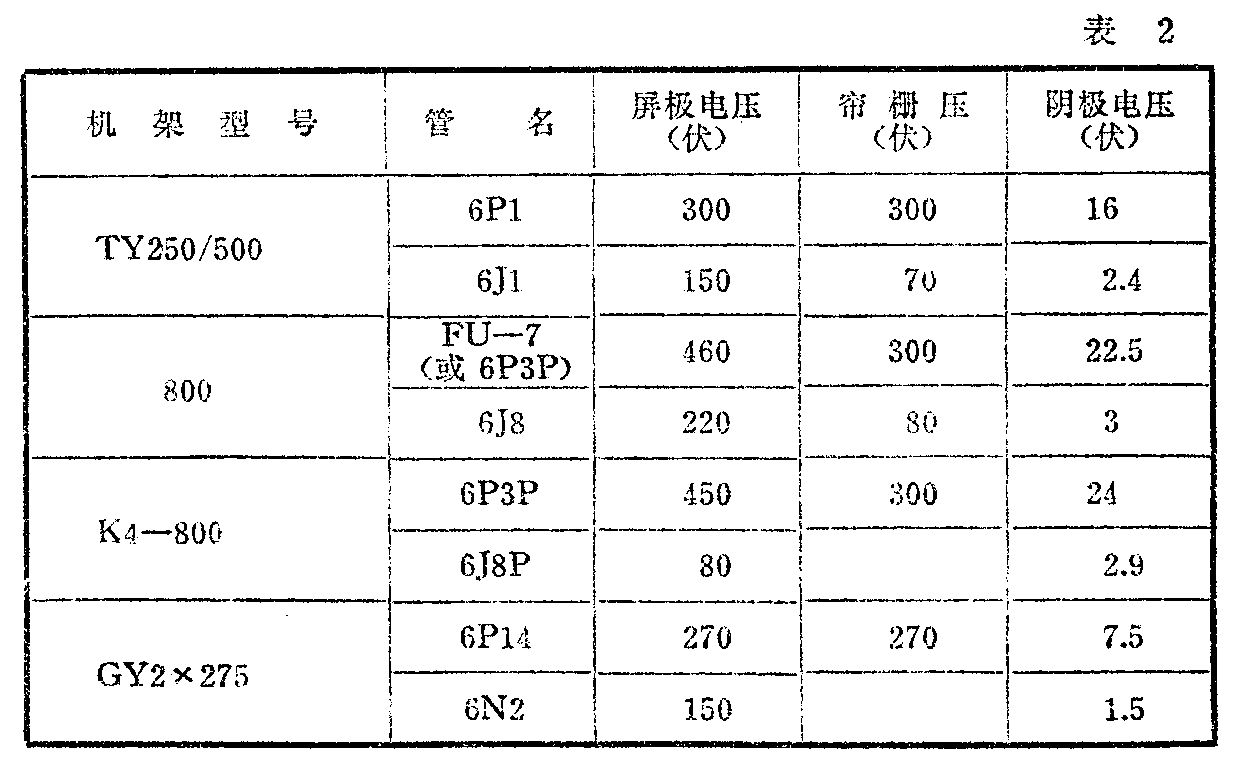

关于推动级各管的直流工作电压，我们仍以表1所列四种机器为例，列出各管正常工作时的电压值于表2，作为寻找故障时参考。在检修时，可以将实测的电压值与表2的数值作比较。若高于或低于正常值较多时，势必使得推动级工作不正常。一般偏离10％左右不致产生明显故障。

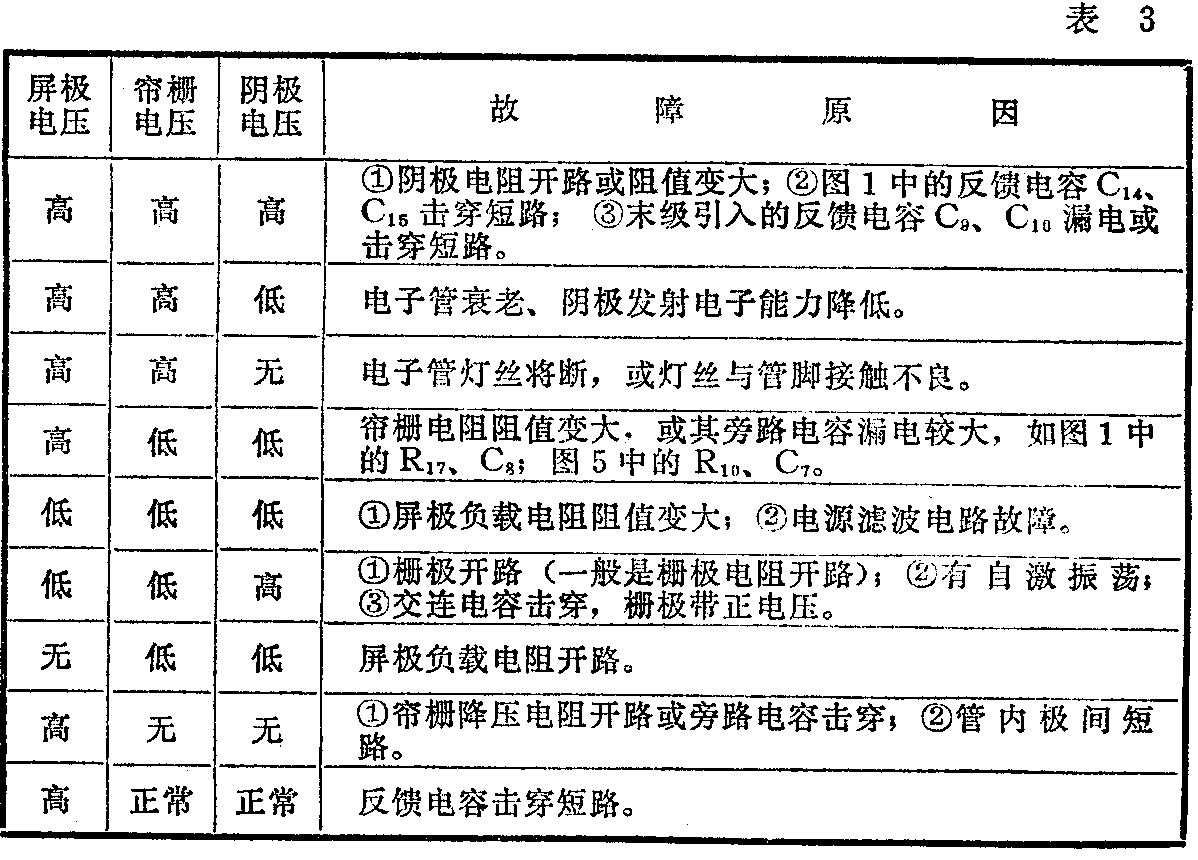

下面再将电压值偏离正常工作电压的现象，结合我们在上面分析到引起故障的原因，综合列于表3。
以上故障存在时，有的将引起无输出或输出不足，而有的故障则引起失真、杂音或自激振荡。
附带说明一下，当输入信号控制采用波段开关衰减装置的机器（如图5），因使用日久，触点氧化接触不良或电阻开路，使输入信号大小不能调整或信号根本不能输入到输入变压器初级，可以将它改装为图1所示的输入控制电位器，即用阻值为2×680欧的同轴双连电位器。
二、杂音和交流声
引起扩音机出现杂音和交流声的原因，有些我们在“整流滤波电路的检修”一文中已经分析过，这里就不再分析。推动级本身引起的杂音和交流声故障有下述三方面：
1．输入变压器放置方向不合理引起杂音。因为输入变压器虽经屏蔽，但仍然不能排除电源变压器和电子管磁场的干扰。所以机器在出厂前都对输入变压器的放置方向作了调整，使干扰最小。变压器经换修后也应重调放置方向，方法是：在机架的输出端接上毫伏表，左右转动输入变压器使读数最小为止，然后固定下来；或者根据监听喇叭来辨别，调到杂音最小时定下位置。
2．屏极负载电阻产生的杂音。在一些比较老式的机器中屏极负载电阻用带色环的合成电阻，使用日久极易产生杂音。
3．电子管由于本身的内在质量问题，或者使用日久参数发生变化，从而出现杂音，换新管试验就能确定和排除。当灯丝和阴极连极短路时，将有明显的交流声，测阴极电压将发现显著降低，甚至为零，因为这时阴极电阻被短路。
4．电源变压器供各放大管的灯丝线圈，如图7（1）（2）中的接地点A开路将产生明显的交流声，特别要注意图7（2）中的调节电位器W，因该电位器一般是线绕的，使用中不慎调断线，或接触不良造成接地开路而引起交流声。
三、自激振荡
推动级因其所处位置对整机影响大，因此所加负反馈电路较多，而推挽电路还加有对称的反馈，当反馈不够、过强或失去平衡时，将引起自激振荡，因此当出现自激振荡时应特别注意到负反馈电路的故障。

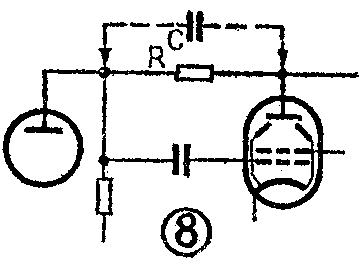

1．高频振荡抑制电路出现故障而引起自激，如图2中的R\(_{11}\)和C8串联组成高频抑制电路，当R\(_{11}\)开路和短路时都要引起振荡。从我们的实践中还发现，采用这种抑制自激振荡的方法，有时元件R11C\(_{6}\)。虽然没有损坏，在使用过程中也会出现自激振荡现象。遇有这种故障时，可按图8加上本级负反馈（用电阻或用电容均可），R的阻值选为1兆欧，2瓦，C的数值为50～100微微法，耐压400伏以上；或者将图2中C6的容量适当加大，但这样将使高音频损失大，音质将受到影响。推动级的负反馈元件（如图3中的R\(_{6}\)、R7）开路时也将出现高频自激振荡。
2．末级负反馈分压电阻阻值增大（如图1中的R\(_{18}\)、R19），使反馈过深，或负反馈降压电阻阻值变大或开路（如图1中的R\(_{21}\)、R22），引起自激振荡，另外上下两边负反馈阻容元件数值相差过大失去平衡，也会产生自激振荡。
3．推动变压器经修理后，安装时相位接反形成正反馈，末级加高压后监听扬声器发出刺耳的啸叫声，此时应立刻关掉电源，将变压器初、次级任一组的两头对调即可排除。
4．由电子管引起的振荡。尤其是使用6J1、6J8P等五极管作电压放大的，因放大倍数高较易出现自激振荡。
5．电压放大级的屏极和帘栅极电源电路的退耦滤波电容开路或容量变小失效，也将引起自激振荡。
四、失真
失真在推动级并不是单独出现，它总是伴随着输出小、自激振荡、交流声等故障而出现。因此在排除上述故障时，失真情况也将随之得到改善。但是，如果输入变压器和推动变压器因损坏重新修复时，未按原规格进行绕制，或者交连电容在换件时不适当地降低容量代用，都有可能引起低频或高频的波形失真，或使频率特性变坏而失真。所以在换件时，尤其对输入变压器及推动变压器进行修理时应有足够的重视。还有一种现象是人为地造成失真，如图3中的R\(_{1}\)0用电位器作分压倒相调节的机器，随便乱调动使得两管输出不平衡而造成失真。遇有这种情况，可在输入端注入额定音频信号，测推动管两个栅极的交流电压，旋动电位器使两管输入基本平衡且监听其声音不失真为止（注意用万用表测出的数值很难达到平衡），而后进行封固。

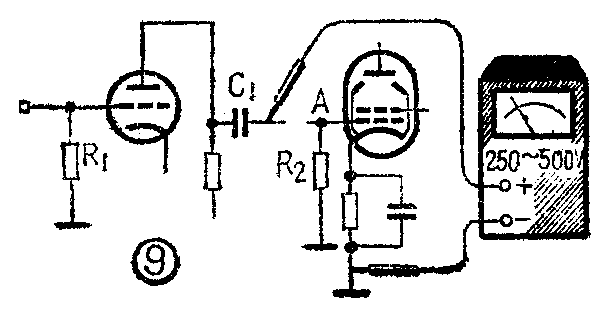

栅漏电阻开路，如图9中的R\(_{1}\)、R2，也会引起失真。
电压放大级与推动级的交连电容器漏电，如图9中的C\(_{1}\)漏电也将造成失真。检查方法：仍借助万用表直流250～500伏档，按图9测C1对地之间电压（A点断开），如测有稳定的直流电压数值，则表示电容漏电，调换新电容器后故障即可排除。另外也可用万用表R×10K档测电容器的漏电阻（但A端仍要断开），阻值应大于几十兆欧，否则是坏的。对于电容器严重漏电的，A端不必断开，可直接在A点量出直流电压，这时量阴极电压也极高。
GY2×275瓦机器，推动级用6P14作为功率管。这种管子的2、9脚（控制栅与帘栅）很容易相碰，造成机器断续失真。
检查方法：测6P14屏流，将出现屏流指示满刻度。一般情况6P14只坏一只，这时拔掉坏的管子，即可恢复正常。
6P14碰极原因是805衰老，造成6P14×2轻负载，输出峰值电压很高。由于6P14管子互导高，管内各极很密，造成极间击穿相碰。（北京市广播器材修造厂 工人 程仲 技术员 谢祥恺）
