电视机避雷装置

我国电视广播事业不断发展，电视机越来越多。为了得到较好的接收效果，除离电视发射台比较近的采用室内天线外，多数都把接收天线架设在室外空阔高地。因此在雷雨季节，电视机就容易遭到雷击。要防止雷击，损坏机器和避免造成人身伤亡事故，给电视接收天线加装一个避雷装置是非常必要的。

避雷器的种类很多，按介质材料可分为云母、空气、真空三类；按结构可分为单线避雷器、双线避雷器。单线、双线避雷器又可分为带闸刀的和不带闸刀的两种。

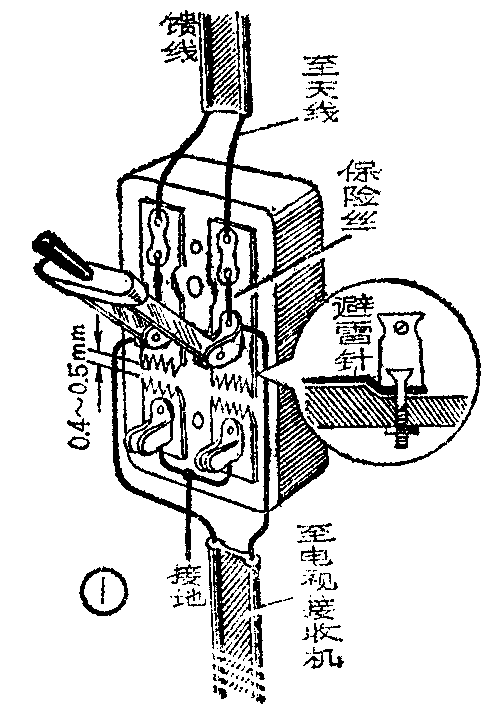

电视机连接天线的馈线，不论是平衡式“对称扁馈线”，还是不平衡式“同轴电缆”，内部都是由两根导线与电视机输入端连接的。因此，用于电视机的避雷器，一般是采用双线带闸刀式避雷器。这种避雷器自制很容易，如果手头有个电灯闸刀（如图1），可预先用厚度约为0.2毫米铜片或铝片（铁皮也可，不过容易生锈）剪成四个锯齿形小片（小片上开一个长方形小孔，以备装上后调节位置），然后将闸刀支架及合闸支架拆下，把锯齿形小片装上，使锯齿尖头彼此相对，再将闸刀支架及合闸支架装上（如图1的放大图），并把闸刀支架（或合闸支架）的固定螺丝上紧。调整合闸支架（或闸刀支架）下压的金属小片的位置，使每两个相对的金属片的尖头距离（即接馈线的两金属片尖头与接地线的两金属片尖头距离）为0.4～0.5毫米（距离太小易使尖头金属片与接地金属片短路，距离过大就失去了避雷作用）。距离调好后，把合闸支架（或闸刀支架）的固定螺丝上紧，即做成功了。

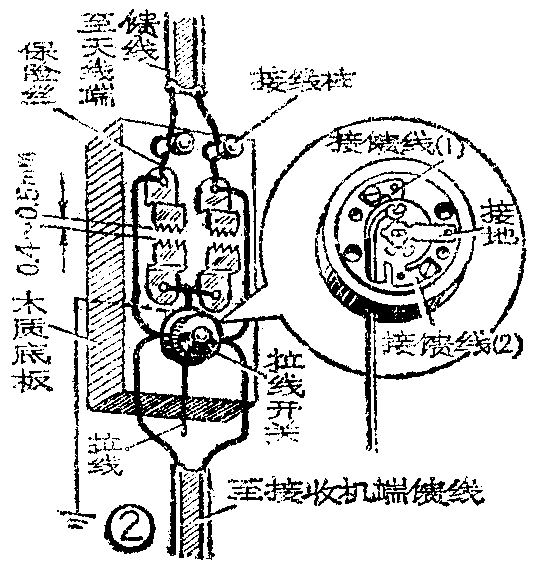

当接收电视节目时，将闸刀打开（如图1位置），不接收时把闸刀合上。闸刀打开后，天线中的雷电电流即可通过锯齿形金属片的尖端放电作用而入地，起到避雷作用。不接收电视节目时，应将闸刀合上，使馈线与地线短路，这样防雷更安全。这种避雷器的主要缺点是开合闸不方便。另一种避雷器（如图2），锯齿形金属片的做法与上一种相同，不同的是不用闸刀，而在避雷器下边安装一个普通电灯拉线开关。这种开关的原来接电灯线的两个头，分别接馈线的两根导线，拉线开关的活动金属接片接地线（如图2放大图）。当拉动开关时，活动片接触馈线1、2，馈线中两导线短路，并通过活动片与地线连起来，而起避雷作用。再拉动开关时，活动片与馈线1、2断开，这时如果天线受雷电感应产生强大电流，那么这个电流将通过避雷器的金属片尖头放电入地，起到避雷作用。这种避雷器的开关拉线可直接引入屋内电视机旁，使用比较方便。缺点是若看完电视节目后，一旦忘记拉动开关，在外部看不出来，容易造成误会。

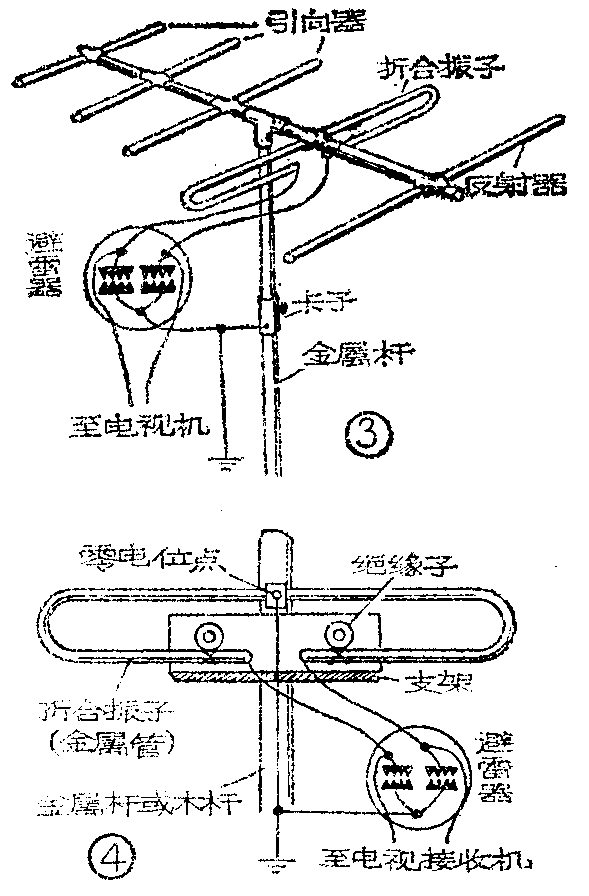

（1）对于金属杆天线来说，安装避雷器时，可用卡子把避雷器的地线和金属杆卡在一起，通入地内（如图3）。地线必须连在金属杆和避雷器地线上，不要各自单独通地，以免通地点间有电阻，产生电位差，影响避雷效果。各种金属杆电视天线避雷器的安装方法，均与图3所示的五单元天线的相同。

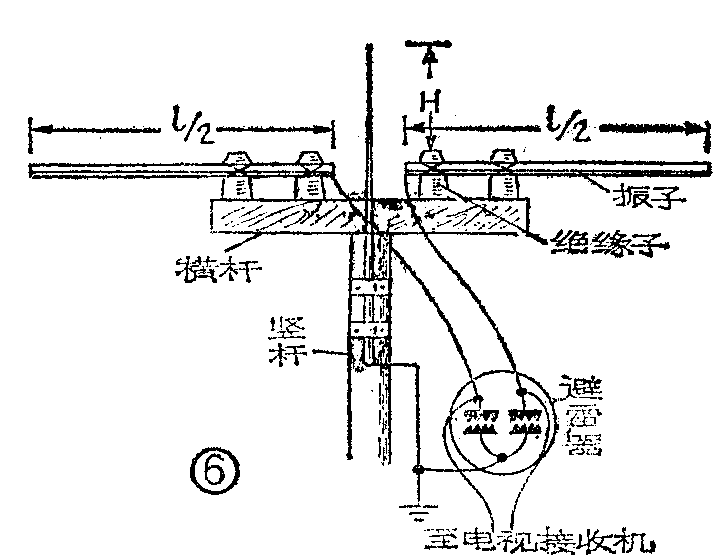

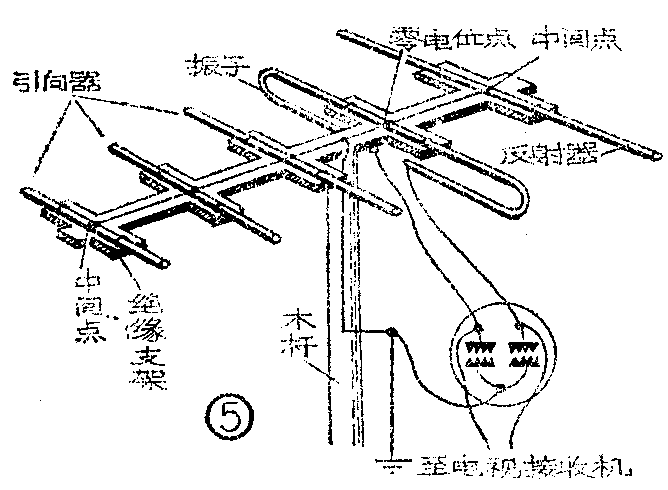

（2）水杆无线安装避雷器的方法分述如下：①折合振子天线（如图4），必须从零电位处（即振子的中间点）接一根地线，然后与避雷器地线连起来入地；②五单元天线（如图5），须将振子的零电位处与反射器各引向器的中间点，用直径为3毫米以上的金属线连起来入地（具体接法如图5）。这样，雷击在任何单元上，都能起避雷作用（金属杆天线不需要这根连接线）；③半波振子天线（如图6），这种天线须在两个半波振子中间安装一个避雷针，其高度H约为半波振子长的2/3（即为所接收频道波长λ的1/3），以保证振子在避雷针的保护半径以内，否则避雷针不起避雷作用。避雷针入地也必须与避雷器地线连起来入地。

（1）避雷器地线的金属导线直径必须在3毫米以上，各连接点要焊牢，地线要埋入潮湿的地方，埋深要一米以下，接地电阻要小于10欧姆；

（2）埋入地下的地线与地接触面积越大越好；

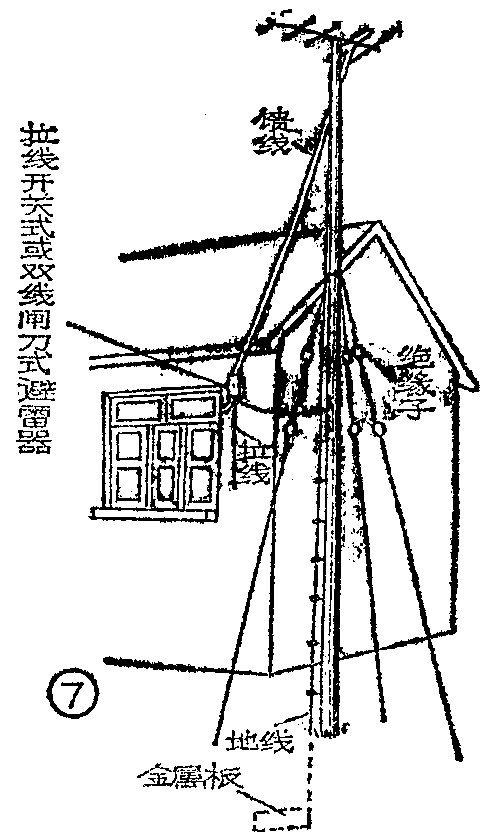

（3）避雷器要装在室外屋檐下（如图7）并加防水盖，以免雨淋受潮漏电，本质避雷器底板最好用石蜡煮一下或用油漆漆一下，以使绝缘良好；

（4）地线切不可与自来水管、暖气管连在一起以免雷击时发生危险；

（5）天线引下的馈线必须与屋檐、墙壁、树木等远离，最好用绝缘子支开，以防雷击时破坏；

（6）馈线决不可与电源线，电话线混在一起。无法避开时，也不能与电源线、电话线平行，最好互相成垂直状，以防相互感应。（舟波）
