助听器是耳聋患者之友。本文介绍一种灵敏度较高的晶体管耳聋助听器的制作方法，供同志们参考。

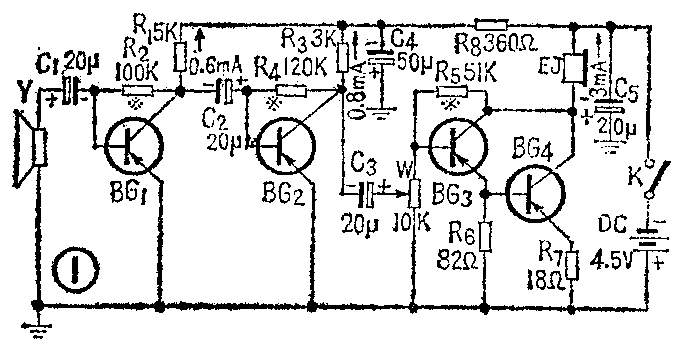

晶体管耳聋助听器是一种晶体管音频放大器，电路如图1所示。工作过程是：微音器（由扬声器代用）将接收到的外界声音转换成音频电流，经由四只晶体管组成的三级放大电路放大后，送至耳塞机使其发声。调节电位器W就能控制音量到合适的大小。
图1电路具有下述几个特点：
1．末级放大由两只管子接成复合管电路，既节省元件又保证了有较高的效率。
2．各放大级之间采用阻容耦合，可减少助听器的体积和重量。
3．前两级基极偏流的供给均采用电压负反馈法（R\(_{2}\)、R4）。末级除电压反馈外（R\(_{5}\)），还有电流反馈（R6、R\(_{7}\)）。这就稳定了放大器的工作点，使它们受温度变化和电源电压变化的影响较小，有效地减少了失真和噪声。
4．C\(_{4}\)、C5、R\(_{8}\)组成π型滤波电路，可以防止由于电池连续使用发生极化或电池用旧内阻升高引起的啸叫声和汽船声。
5．电路中微音器没有用晶体式微音器或电话机中的碳粒送话器。因为晶体式微音器阻抗高需另加变压器，而碳粒送话器本身固有噪声太大，同时额外消耗电能，都不适用。这里用二寸半小型舌簧扬声器代用，阻抗300欧，无需输入变压器而能与低输入阻抗的晶体管匹配，并且也没有额外噪声及消耗电能的缺点。
在实际制作时，耳塞机EJ用的是636型青年牌耳塞，它的阻值为800欧，嫌稍大。把它拆开，剪断两线圈的连线，改原来的串联为并联，使其阻值为200欧左右。这样可以增加动态范围，减小音量大时的过荷失真。也可以用两个这样的耳塞并联供双耳收听，音量会更大。

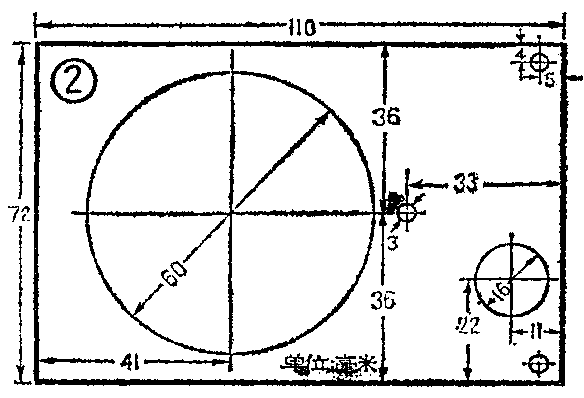

整个助听器装在规格为11.5×7.7×3.6厘米的收音机外壳内（上海塑料制品三厂出品）。如嫌太厚，可去掉前面装饰用的白色塑料板，用一块复写用的薄塑料板打上孔洞代替。改制时一定要注意材料的光滑，表面不能粗糙，否则使用时与衣物摩擦，会在耳塞机中产生摩擦噪声。本机底板及主要孔洞尺寸如图2所示。图3为装配实体图。
为求得最佳工作点，R\(_{2}\)、R4、R\(_{5}\)需调整。调整时，可用一200千欧电位器和一20千欧电阻，串联代替上述各电阻，并在集电极回路串一电流表。旋动电位器直至电流符合要求，测出电位器阻值，即可确定R2、R\(_{4}\)、R5的大小。
晶体管可用3AX13或其它型号的管子。BG\(_{1}\)、BG2应选用噪声小，β值大些的。
正常人试听或调整时，要注意音量控制器的位置，以免突然发出的敲击声、咳嗽声等震坏耳膜。（杨锡福）
