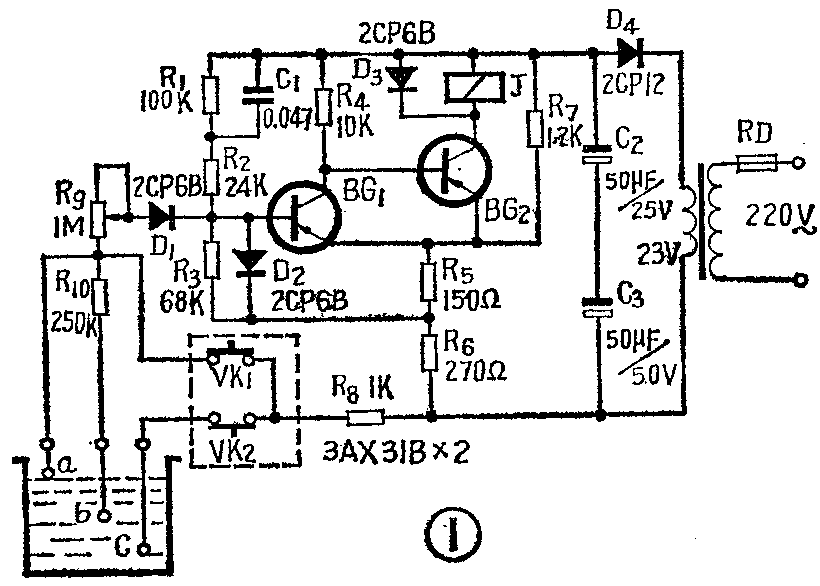

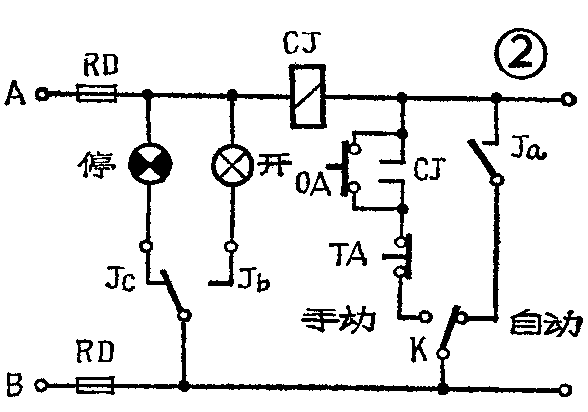

工厂的贮液罐、锅炉水塔等装置，要保持一定的液位。液位过高了，补充液体的水泵必须停止工作；液位太低了，又要求水泵马上启动。根据射极耦合双稳态电路具有两种稳定的工作状态，依靠电位触发的特点，我们制成了液位自动控制器，电路如图①和图②所示。图①是由两个P-N-P型锗三极管组成的变形射极耦合双稳态电路。从电路中引出三个触点a、b、c，分别置于贮液罐中允许最高液位、允许最低液位及底部。图②中的CJ是水泵电机的接触器。利用图①中继电器J的一个常闭接点J\(_{a}\)来控制CJ的吸合或释放，达到控制水泵开或停的目的。
下面对电路原理及工作过程做简单分析。
一、液位上升时：
图①电路中，两管BG\(_{1}\)、BG2通过射极电阻实现反馈作用，同时BG\(_{1}\)集电极又和BG2基极直接耦合。
当贮液罐中液体很少，液位低于b点时，电路的工作不受贮液罐中液体的影响。BG\(_{1}\)基极电位主要由R1、R\(_{2}\)、R3的分压决定，射极电位主要由R\(_{7}\)、R5、R\(_{6}\)的分压决定，基极电位较射极电位为负（记此时BG1基极电位为ub\(_{1}\)），BG1处于饱和状态。因BG\(_{1}\)集电极和BG2基极直接耦合，两管发射极又连在一起，所以BG\(_{2}\)此时基本上处于零偏置而截止。这是电路的第一种稳定状态。这时J释放，常闭接点Ja闭合，接触器CJ吸合，水泵开启，使液位上升。
在这种稳态下，射极电阻R\(_{5}\)、R6中除有流经\(_{R}\)7的电流外，尚有BG1的集电极电流Ic\(_{1}\)流过。
当贮液罐中液位上升到b点以上，但还未达到a点时，虽然b、C两点接通了，将有电流流经电阻R\(_{8}\)、R9、R\(_{1}\)0和二极管D1，使BG\(_{1}\)基极电位向正方向变化，但因R10阻值较大，BG\(_{1}\)基极电位的上升还不足以使其脱离饱和状态，因而电路不会翻转，保证了在液位升高过程中，只要还低于允许最高液位，水泵就一直在工作（我们记此时BG1基极电位为ub\(_{2}\)）。
当液位继续升高，到达允许最高液位即a点高度时，电路情况发生了变化。这时a、c两点接通，将电阻R\(_{1}\)0短接，电流流过R8、R\(_{9}\)和D1，使BG\(_{1}\)电位升高到足以使BG1脱离饱和的程度（记此时BG\(_{1}\)基极电位为ub3）。BG\(_{1}\)一旦退出饱和区，集电极电位较发射极电位变负，BG2便由零偏置变为正偏置而导通。这时，射极电阻R\(_{5}\)、R6中除有流经R\(_{7}\)的电流外，有BG1的集电极电流I\(_{c1}\)，它在减小；还有BG2的集电极电流I\(_{c2}\)，它在增加。由于Ic2经两级放大而I\(_{c1}\)只经一级放大，Ic2增加速度较I\(_{c1}\)减小速度快，所以流过R5、R\(_{6}\)的总电流是增加的。射极电阻上电流的增加，导致射极电位变负，BG1更趋于截止，其集电极较发射极电位更负，使BG\(_{2}\)更加导通，Ic2更增大，射极电位更负……如此循环往复，强烈的正反馈过程使BG\(_{1}\)迅速截止，BG2迅速饱和，电路翻转为新的稳定状态。这时，J吸合，J\(_{a}\)断开，CJ释放，水泵停止工作（图①和图②中示出的正是这种情况）。
毛主席教导说：“外因是变化的条件，内因是变化的根据，外因通过内因而起作用。”不难看出，电路能从BG\(_{1}\)饱和、BG2截止的稳态，翻转为BG\(_{1}\)截止、BG2饱和的新的稳定状态，内因是电路中射极电阻上产生的强烈的正反馈，外因是a、c两点接通使BG\(_{1}\)基极电位上升。至于电路处于新的稳态，则是靠BG2的射极电流以及流过R\(_{7}\)的电流在射极电阻上产生的电压降来保证的。
二、液位下降时：
如前所述，电路一旦翻转后，BG\(_{1}\)截止、BG2饱和，射极电位达到一新的稳定值。因为BG\(_{2}\)导通时的Ic2大于BG\(_{1}\)导通时的Ic1，所以在新的稳态下射极电位要比原来稳态时更负一些。正是由于电路的这个特点，在液位自a点下降，但还高于b点的过程中，BG\(_{1}\)基极电位虽然由ub3降到u\(_{b2}\)了，却还高于射极电位，BG1仍处于反偏置而不能导通，电路不能翻转，水泵仍不启动。只有在液位继续下降，低于允许最低液位后，b、c两点也断开，BG\(_{1}\)基极电位降到ub1，BG\(_{1}\)才又导通饱和，电路发生第二次翻转，回到初始稳态。J释放，Ja闭合，CJ吸合，水泵便又启动了。
通过上面的分析，我们可以总结出图①电路的主要特点是：电路两种状态的转换不只与BG\(_{1}\)基极电位的变化有关。而且与翻转前的状态有关。这正是我们用这种电路控制液位的根据。它保证液位低于b点时，水泵启动：高于a点时，水泵停止工作；在a点与b点之间水泵启动还是停止工作，则视液位是上升还是下降而定。图①中VK1、VK\(_{2}\)为微动开关。在水泵不工作时，按动常闭开关VK2可随时启动。在水泵工作过程中，按动常开开关VK\(_{1}\)可随时停止。搬动手动开关K（见图②）可手动操作。继电器J采用JRX-13F型，内阻为700欧，吸合电流不大于13毫安。（河北沙城农药厂工人 李金围 杨瑞民）
