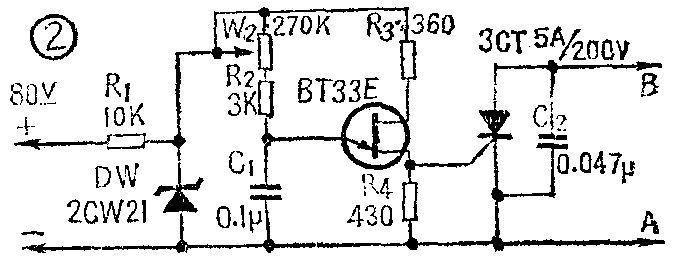

电焊机工作过程中，经常需要调节焊接电流。我单位使用的硅整流电焊机（ZS—500—1型）采用磁放大器电流调节系统。它是用一只瓷盘电阻，调节磁放大器的电压来实现焊接电流的调节的。电路如图①所示（但无二极管D\(_{1}\)）。交流绕组WZ电压为100伏，经桥式整流后约80伏。瓷盘电阻W1为100欧，它与双刀双掷开关S\(_{1}\)配合，能使电流在50～350安之间连续调节（因为我们用的电焊条最大直径不超过5公厘，相应的焊接电流，只需300安即够用）。由于瓷盘电阻装于机箱一侧，给远离焊机工作或高空作业带来极大不便。我们对原有设备做了一点小的改进：将图①中A、B两点断开，接入图②所示的可控硅调节电路，其中可控硅用单结晶体管触发，为节省元件，控制电源直接取自W1两端。显然，调节电位器W\(_{2}\)，即可改变可控硅导通角的大小，进而达到调节磁放大器电流的目的。将电位器W2随电焊机手把线直接引到焊枪尾端固定，就使电焊工人能在焊枪上直接调节电流，实现了远距离控制，提高了工作效率，受到工人的欢迎。
图②中，电容C\(_{2}\)是为了消除可能产生的浪涌电压，保护可控硅用的。图①中二极管D1是续流二极管，保证可控硅正常工作。除电阻R\(_{1}\)要用2瓦的以外，对其它元件无特殊要求。可控硅和续流二极管要加装散热器。
电路调整方法如下：将瓷盘电阻W\(_{1}\)置于中点位置，调节W2分别在最大和最小位置，量D\(_{1}\)两端电压，若在0.2～15伏之间变动时，即工作正常，保证焊接电流在50～350安之间变动。（黑龙江生产建设部队电工 林在荣）
