学会使用万用表

万用表能测量直流电流、直流电压、交流电压和电阻等，用途很广。为了帮助初学者学会正确使用它，现以上海震华108型万用表为例，介绍一下使用万用表的方法。

108型万用表的表面部分如图1所示。表面上有五条刻度线。最外面一条线上面标的Ω代表欧姆, 线上的标度表明被测电阻的阻值。第二条线两边标的D-C-代表直流，测直流电压和电流时看这条线。第三条线两旁的符号A-C～代表交流，测交流电压时看这条线。第四条线AC～10V，是专为10伏交流电压档测量时用的。第五条线DB～表示被测电平的分贝数。

第三条线下的三组数字，是第二、三、四这三条线共用的。各组数字分别和不同的测量档相对应，后面将举例说明读数的方法。

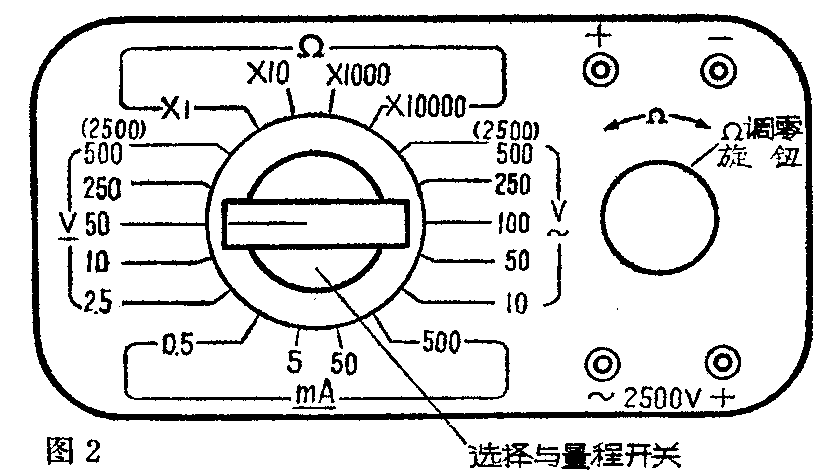

万用表面板上的测量项目与量程选择开关如图2所示。其中V-代表直流电压的伏数，共有六档（2.5伏，10伏，50伏，250伏，500伏，2500伏）；V～代表交流电压的伏数，共有六档（10伏，50伏，100伏，250伏，500伏，2500伏）；mA-代表直流电流的毫安数，共分四档（0.5毫安，5毫安，50毫安，500毫安）Ω代表电阻的欧姆数，共有四档，即×1，×10，×1000，×10000。从表面读得的欧姆数应乘以该档所标的数字。

面板上的符号Ω表示它下面的旋钮是在测电阻时用来调节零点的。5000Ω/V表示测量电压时，万用表内阻为每伏5000欧。这个数值越大，对被测电路的影响就越小，测量就越难确。面板上“＋”、“－”两个插孔用来插表笔，习惯上是“＋”孔插红表笔，“－”插黑表笔。测量2500伏档的直流高压时，应将红表笔拔出插在2500V“＋”插孔内，旋钮应放在V-（2500）档。测2500伏档交流高压时，应将红表笔拔出插在2500V“～”插孔内，旋钮应放在V～（2500）档。

测量时万用表应水平放置。首先看表面指针是否准确地指在最左端0的位置。若有偏离，可用小螺丝刀慢慢旋动面板中心处的调整螺丝，使表针指到0。测电流和电压时，也应先作这步工作。

然后把项目和量程开关拨到Ω项下的某一档上, 把两支表笔短接，被测电阻为零，指针应偏转到最右端“Ω”线上的“0”位。如果不在“0”位，可旋动面板上的Ω调零旋钮，使指针恰指到0。然后再把两支表笔分别接触被测电阻（或电路）的两端，读出指针在“Ω”刻度线上的读数，再乘以这档上标的数字，就是所测的电阻值。例如用“×10”档测量一个电阻,指针读数是22（参看图1中虚线代表的指针位置），则所测得的电阻值为22Ω×10=220Ω。

选档时，最好使指针在刻度线中部或右部读数，这样读数比较清楚准确。如果测量时指针很靠近右边“0”位，难以读数，这说明所用的测量范围太大，应将测量范围减小，例如从“×10”档改到“×1档”。反之，如果指针指在左边读数密集处，就应将测量范围增大，例如从“×10”档改到“×1000档”或“×10000档”。每次改档后，都要把两支表笔短接，重新调节一次零点。

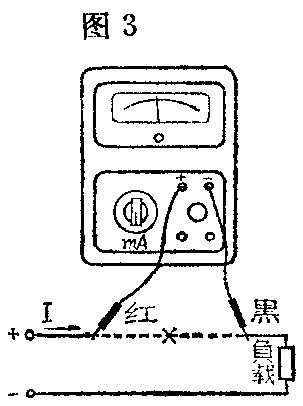

首先把选择与量程开关拨到“mA-”项目的某一档上，然后把万用表串联到被测电流的电路中，如图3所示，使电流从“＋”表笔流进，从“－”表笔流出。指针在D-C-刻度线上的读数，就是所测的电流值。

直流电流项目分为四个测量范围。每一档所对应的指针满偏转时的读数也不一样。当选择与量程开关在50mA这一档上，读数时就应看表面中间三组数字中的0～50这组数字。这时D-C-三刻度线上每两大格代表10mA，而每小格代表1mA。如图1中虚线所示，指针的读数是18mA。当选5mA这档时，也看这组数字。因为这时指针满偏转时的读数为5mA即50mA的\(\frac{1}{10}\)，所以每个数字也相应地为原数字的1;10。于是两大格代表1mA，每小格代表0.1mA。在这档上，图1中虚线所示的指针读数就是1.8mA了。同理，对于500mA这一档，仍旧看这组数字，只是每个数字都要相应地乘以10。

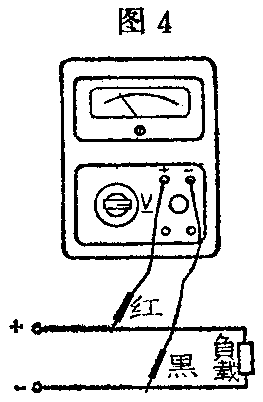

首先把选择与量程开关拨到“V”项目的某一合适档上，然后把万用表并联到待测电压的两点，如图4所示，正表笔接电压“＋”端，负表笔接电压“－”端，不可接反。仍在D-C-刻度线上读数。读数方法与测直流电流相似。例如，测一直流电压，选用2.5V这档，指针偏转位置如图1中虚线所示。读数时应看D-C-刻度线0～250V这组数字，只是这时每个数字都为原数字的1100，所以指针读数为0.9伏。

测量直流电流、电压时，一定要注意电路中电流和电压的正、负极。若方向接反时，容易打弯或打断指针。在不知正、负极的情况下，可以先拨到大量程范围档，用表笔迅速地碰一下被测部分，若指针向左摆动，说明极性接反，把两支表笔对调一下即可。

应当特别注意的是：在测量电压之前，一定要检查一下用的档是否正确。如果误用“mA-”或“Ω”档测量电压，万用表很容易因通过大量电流而损坏。

交流电压的测量方法与测直流电压一样。只是把选择与量程开关拨到“V～”的某一档上。因为是交流，所以也不用分正、负极。指针应在A-C～刻度线上读数。读数方法与上述的直流电流、电压相似。例如，测一交流电压，选用100V～这档，指针的偏转位置如图1中虚线所示。读数时，应看第三条线，即A-C～刻度线0～10V这组数字。只是这时每个数字都应乘以10。所以所测的交流电压为36伏。若用10V～伏这档，就应看第四条刻度线（AC～10V），读数方法和前面讲的相似。

测试前，若不知是交流电压还是直流电压，可以先用直流电压的高压档试一下，有读数便为直流，若没有读数再改为交流档测量。一般测量时，为了保护万用表，在不知所测项目的大小时，最好先用大量程测量，然后根据读数大小，再重新调正量程范围，使读数准确。

以上介绍了用108型万用表的测量方法。有些万用表不是用选择与量程开关，而是用选择插孔。在插孔处都标明了测量项目和量程范围。测量时，按着所测项目和范围，选好插孔插入表笔，就可以进行测量了。还有些万用表，面板上有两个开关旋钮，使用时，先拨动一个开关旋钮，置于所测项目上，再拨动另一个旋钮，置于合适的量程范围，就可以进行测量了。

万用表用毕后，应将选择与量程开关置于电压的最高档，以防他人误拿误用，损坏万用表。同时应把万用表放在干燥、没有强大磁场影响的地方。最好放在木盒或柜子里，防止灰尘和碰撞，以免降低表头的灵敏度。（广西隆林知青农场知识青年 童真）
