为了在收听革命样板戏、交响音乐和革命歌曲等音乐节目时得到宽阔而丰富的音域，可以装制一台高音质的半导体扩音机，采用口径较大的扬声器，以取得良好的效果。本文将介绍两种线路供大家制作参考。

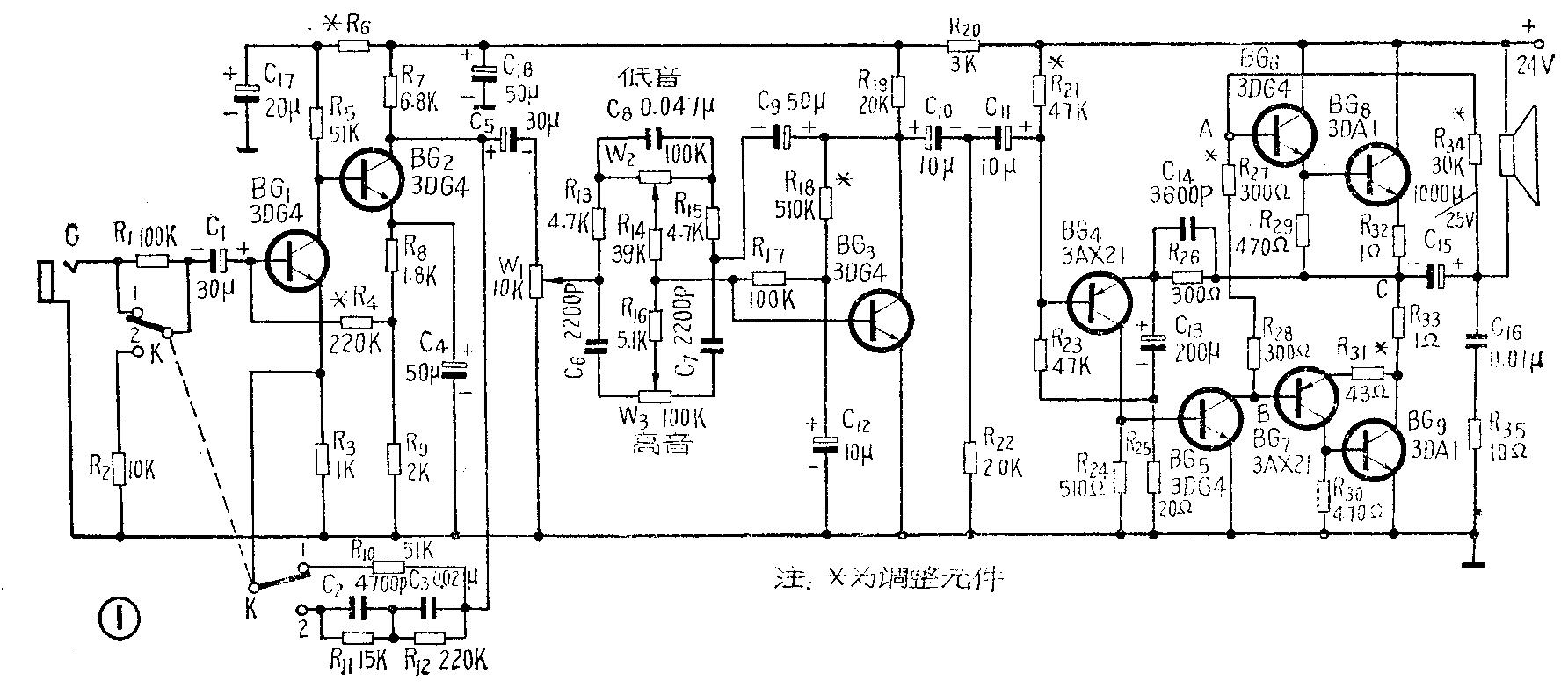

第一个电路如图1所示，它由前量级BG\(_{1}\)、BG2、音调控制级BG\(_{3}\)和无变压器复合互补对称推挽功率放大级BG4-9组成。避免了变压器带来的损耗和失真，并能加深度负反馈改善电路性能，所以扩音机的音质很好。

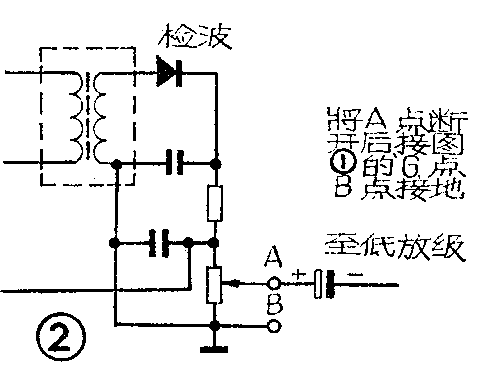

插口G接输入信号。K位于“1”时接收音机的音量电位器，如图2。K在“2”时接电唱机。
前置级采用BG\(_{1}\)、BG2直接耦合放大电路。BG\(_{2}\)的基极电压就是BG1的集电极电压。BG\(_{1}\)的集电极输出信号电流将无损失地全部注入BG2的基极，放大倍数很高。同时从BG2的发射极电阻R\(_{9}\)取出正比于射极电流的反馈信号，经R4反馈到BG\(_{1}\)基极，使工作稳定。BG2输出的信号经交连电容器C\(_{5}\)和音量控制电位器W1送到下级，同时有一部分经反馈网络回送到BG\(_{1}\)的输入端，为了适应收音和放唱片时的不同需要，开关K在不同位置时接入的反馈网络不同，有不同的改善音质效果。
音调控制级由BG\(_{3}\)和音调控制网络组成。W2控制低音，中心头向左移动是提升低音。此时W\(_{2}\)左边部分阻值逐渐减小，使得从W1输入轻R\(_{13}\)、部分W2、R\(_{14}\)送到BG3基极的低音信号受到的衰减逐渐减小；同时，由于W\(_{2}\)右边部分阻值逐渐增大，使通过C9、R\(_{15}\)、部分W2和R\(_{14}\)反馈到BG3输入端的低音反馈逐渐减小，这两种作用的结果都使低音得到“提升”。反之，当W\(_{2}\)中心头向右移动时，情况正相反，低音被削弱。W3是高音调节电位器，中心头向在移动时提升高音，向右移动削弱高音。C\(_{8}\)的作用是使中音频保持一定水平，不致因调节低音而受影响。
R\(_{18}\)+R17是BG\(_{3}\)的偏置电阻，由于R18接在BG\(_{3}\)的集电极，具有电压负反馈，可稳定电路的工作点。在电路工作稳定的情况下，C10、R\(_{22}\)可省略。
BG\(_{4}\)-9组成无变压器功率放大电路，其工作原理就不详细介绍，只着重讲一讲R31的作用。由于BG\(_{6}\)工作在射极跟随器状态，其电压增益约为1，而BG7是工作在倒相放大状态，电压增益较大，这样上下不对称，可能产生失真。因此在BG7的射极接适当的电阻R\(_{31}\)，BG7的增益将为K\(_{v}\)≈Rc/R\(_{31}\)，其中Rc=R\(_{3}\)0‖Rig(R\(_{ig}\)是BG9的输入阻抗，‖表示并联）。若选择R\(_{31}\)=Rc，则BG\(_{7}\)的电压增益也近似等于1，就使推挽电路两臂近似平衡。R29、R\(_{3}\)0根据输出功率要求在几十到几百欧之间选取。R32、R\(_{33}\)为稳定电阻，如比较稳定，电阻值可选得小些，如0.5欧，或省掉不用。输出负载采用8欧扬声器。

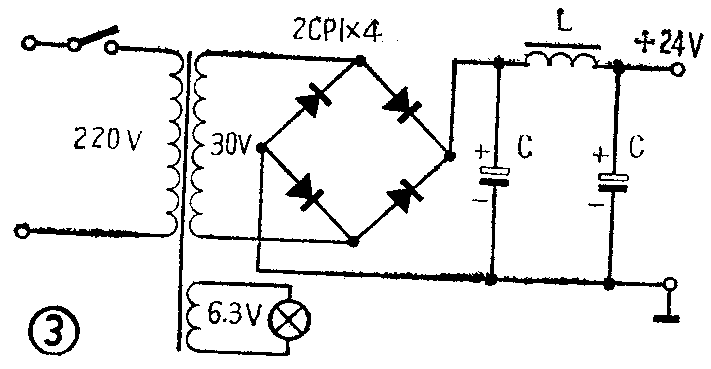

电源部分如图3，是一般的整流滤波电路。电源变压器可用三灯收音机的改制，具体数据是：铁心截面积7.5厘米2，初级220伏，用φ0.25毫米漆包线绕1660圈，次级30伏用φ0.62毫米线绕240圈，指示灯电源6.3伏，用φ0.44毫米线绕50圈。扼流圈可用旧输出变压器改制，用φ0.35毫米漆包线绕600圈。此电源直流输出电压为24伏，电流为500毫安。
电路的调整方法：
（1）调BG\(_{1}\)、BG2的工作点。调R\(_{6}\)，使R6上压降为2伏。调R\(_{4}\)改变工作点，BG1工作电流可调到0.3毫安；BG\(_{2}\)工作电流调到1毫安。（2）调节R18使BG\(_{3}\)工作电流为0.6～0.8毫安。（3）BG4-9的调节是：先调R\(_{21}\)使C点对地电位为电源电压的一半，即12伏；再调R27，使A、B两点电位差在0.8伏左右。由于电路直接耦合，调整时互相牵连，因此需要反复调节R\(_{21}\)、R27才能满足要求。BG\(_{4－9}\)总电流可在几毫安到十几毫安内根据实际效果选取，该电路调在6毫安左右。R34选择时应满足R\(_{34}\)》R27+R\(_{28}\)，一般不必调节它。
装制与调试时出现的问题与检查方法：
①电路出现振荡，可以用手捏某管的外壳，若振荡明显减弱，可在该管的B、C极间并一几十～几百微微法的电容。②调节音调电位器如不起作用，先检查BG\(_{3}\)是否虚焊，再检查BG3的β是否在120以上。③调节高音电位器有失真现象，可以变换电容C\(_{14}\)的大小。④R1、R\(_{2}\)衰减器可根据信号大小适当变换。
电路中，BG\(_{3}\)的β应大于120，其余各管的β只要大于20即可，对3DA1型两只输出管，希望参数相近，β大于10就行。这个电路的不失真功率为3瓦。
第二个电路如图4所示，全部采用锗管。BG\(_{1}\)是“自举”射极跟随器，它的输入阻抗很高，以满足和一般晶体拾音器阻抗匹配，同时它的输出阻抗很低，负载阻抗在大范围内变化时，对输出电压影响不大，好象一个恒压源，这正好适应音调控制网络阻抗不断变化的情况。
音调控制网络W\(_{d}\)、Wg、R\(_{7}\)-12、C5-8、和BG\(_{2}\)管构成衰减、负反馈混合式音调控制电路，和图1所示电路相似，这里不再赘述。 W1是音量控制电位器。
BG\(_{3}\)-8是无变压器功率放大电路，它是一个标准型式的复合互补对称推挽电路。
BG\(_{3}\)是前置级，在要求输出功率不大的场合下，可以省掉此级。
BG\(_{5}\)和BG7复合连接，构成一只PNP型的复合管，BG\(_{6}\)和BG8复合，构成一只NPN型的复合管。这两只复合管组成互补对称推挽电路的输出级，由于这两只复合管极性完全相反，彼此互补对称。可以自动完成倒相作用。BG\(_{4}\)是激励级，并联电阻R27‖R\(_{28}\)、R26、R\(_{25}\)是BG4的集电极电阻，其中R\(_{27}\)‖R28上的压降决定了BG\(_{5}\)、BG6的偏流，R\(_{27}\)‖R28越大，偏流越大。R\(_{28}\)是热敏电阻，有热稳定的作用。R24、R\(_{23}\)是BG4的偏置电阻，R\(_{24}\)不是接电源的负端，而是接输出端K，可以自动稳定电路的工作点。电容C16的作用很重要，它使BG\(_{5}\)、BG6都处于共发射极状态工作。C\(_{16}\)容抗很小，C、K两点视为短路，又因选择R26》R\(_{25}\)，R26》R\(_{27}\)‖R28，BG\(_{4}\)的输出信号在A、B两点幅度基本相等，这样可以认为BG4的输出信号总是通过R\(_{26}\)加到BG5、BG\(_{6}\)的B、E极之间。R31、R\(_{32}\)是复合管的分流电阻，它影响到复合管的电流放大系数，同时它上面的压降又决定了BG7、BG\(_{8}\)的工作点，必须兼顾考虑，一般取数十欧姆到数百欧姆。C19是电路输出到扬声器的耦合电容，为了使低音顺畅通过，C\(_{19}\)要尽量选大一些，对于8Ω的扬声器C19≥400μ,对于4Ω的扬声器，C\(_{19}\)≥800μ。为了改善音质，电路中采用了从输出端经R35、C\(_{2}\)0到BG3射极的深度负反馈。
电路各级工作电流和调整方法:
调R\(_{3}\)使BG1的I\(_{c1}\)=0.5～1毫安；调R13使BG\(_{2}\)的Ic2＝1～2毫安，调R\(_{18}\)使BG3的I\(_{c3}\)＝1～2毫安，BG4一般为I\(_{c4}\)=1～4毫安；BG5、BG\(_{6}\)、BG7、BG\(_{8}\)的工作电流一般这样选择：为减小小信号时的交越失真，Ic5、I\(_{c6}\)要比Ic7、I\(_{c8}\)大一些，如Ic5（I\(_{c8}\)）=4～8毫安，Ic7（I\(_{c8}\)）=3毫安左右。BG4～8的调整应先调R\(_{24}\)（可用100K半可变电阻）使K点对地电位为电源电压的一半即4.5伏，然后调节R27（可用4.7K半可变电阻）使BG\(_{4}\)-8总电流为10～15毫安。并需要反复调节R24和R\(_{27}\)数次才能满足。
管子的选配:
（1）β值的选择：BG\(_{2}\)的β值要求大一些，以增强音调控制效果，一般β2＞120。两只复合管BG\(_{5}\)+BG7，BG\(_{6}\)＋BG8的复合β值应一致，即β\(_{5}\)·β7=β\(_{6}\)·β8，该线路中β\(_{5}\)=30，β6=36，β\(_{7}\)=28，β8=24。其它各管的β值不做严格的要求。
（2）管子型号的选择：此线路中的管子均可采用等外品，BG\(_{1}\)～BG5可用任何型号的3AX型低频管，其中BG\(_{1}\)～BG4还可用3AG型高频管代用。BG\(_{6}\)用3BX型锗管，也可用3DG型硅管，只要是NPN型管，各种型号均可。BG7和BG\(_{8}\)用3AX81小管，也可用3AD型各类大管子，采用其它型号的PNP大、中功率管或开关管也可以，如3AK34、3AK51～55等。
装制和调整中的注意事项。
（1）调整过程中R27和R28不能同时断开，否则，A点电位变得很负，B点电位很正，导致BG\(_{5}\)、BG6的电流过大而损坏。（2）调整后若更换BG\(_{4}\)管，应选择和原管的β值相近的管子，否则需重新调整。（3）检查电路是否对称的办法，是在有信号输入时用直流电压表测K点对地的电位，也应保持在4.5V为佳。
电源部分：这个电路的电源（9伏）是交、直流两用。K\(_{2}\)是“电源选择”开关，当K2置于A－A′端时由6节1号干电池供电；K\(_{2}\)置于B－B′端时，电池断开，由稳压电源工作。为延长电池使用寿命，还装有充电孔CK2，对电池充电时，只需用短路线接通CK\(_{2}\)的两孔，K2置于B－B′即可。D\(_{7}\)是防止电池向稳压电源倒灌用的二级管。
稳压电源如图4所示，限于篇幅，其原理不作分析。互补对称推挽电路，由于电流变化大，采用稳压电源效果较好，但如要求不高也可省略。这里的稳压电路选省时BG\(_{12}\)应选电流较大管子如3AX81（须加散热片），各种大、中功率管均可。整流管D1～D\(_{4}\)应选整流电流大于200毫安的二极管，如2CP1～4，2CP21～28等，也可用大、中功率管的B、C极代用。电源变压器B可采用经济灯变压器，次级为10伏，若自制，可用截面积为16厘米2的铁心，初级220伏，用φ0.16毫米漆包线绕1980圈，次级10伏，用φ0.31毫米漆包线绕92圈。
扬声器可选用直经204毫米（8寸）的，如YD3－2003型，频率范围为80～12000赫。
扩音机的最大不失真功率：用4欧扬声器时是1.5瓦；用8欧扬声器时是0.7瓦。（郭洪南 唐远炎）
