四、测试

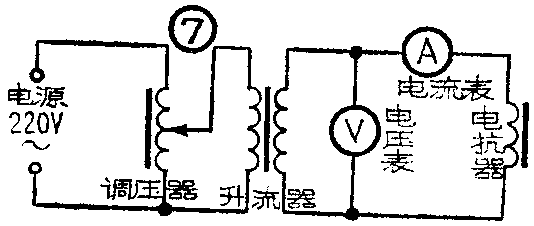

调压器为0～250伏（1千伏安以上）；升流器可用220／24～36伏（0.5千伏安以上）降压变压器，如果容量小应尽量缩短大电流测量时间；电压表0～20伏；电流表最大量程30安。如要测量不饱和部分还应备有毫安表。
对工频阻抗要求：①1～4伏时阻抗应在10欧以上，如达不到说明对音频的阻抗太低，应按前述办法调整。如有条件作音频阻抗测试，此段可不测，由10伏左右开始。②10伏左右应开始饱和（曲线变平坦），以降低零线上的工频故障电压。③在流过最大故障电流（考虑到特殊情况，取计算值220伏/（4＋10）欧≈15安的两倍，即30安）时，饱和电压不应超过15伏。长时间流过最大故障电流时电抗器不应烧毁，如过热说明计算中B\(_{m}\)值取大了，应增加铁心截面（不能增加线圈匝数）。

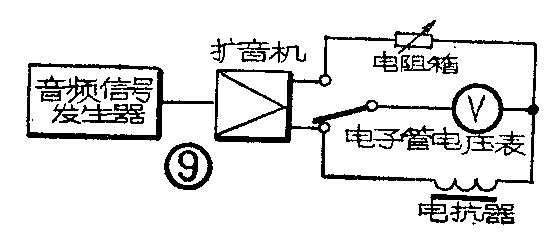

2．音频阻抗测试:按图9电路用比较法测量。扩音机10瓦以上，能输出30伏以上电压。电阻箱0～500欧，应能短时间通过0.2安电流，如果阻值不够可串联碳膜电阻。电子管电压表0～30伏量程。
由音频信号发生器先后送出250赫、1000赫两个信号，用电子管电压表分别量出电阻箱及电抗器上的电压，调正电阻箱及扩音机输出电压，使所测两者上的电压均为20伏。此时电阻箱的阻值即为电抗器的阻抗值。要求250赫时电抗器的阻抗应大于100欧；1000赫时应在150～200欧以上。如太小，则应如前述方法调整。
3．热稳定试验：电抗器通过30安电流温度稳定后，温升不应超过60℃（按A级绝缘考虑）。
4．用摇表测绝缘电阻应在几兆欧以上。
以上试验同样规格的只需详细测量有代表性的几个就可以了，其余的只测工频饱和电压和音频阻抗。音频阻抗如没有条件也可不做，但使用时要注意检查加电抗器后与断地线时音频电压的变化，如加电抗器后音频电压有明显下降，说明电抗器音频阻抗过小。
五、使用方法及注意事项
1．电抗器应按图1连接。绝不可以把高压避雷器的接地线和电力变压器外壳的接地线断开。
2．在高压是小电流接地系统，系统接地电容电流不超过30安时，如发生变压器高、低压线圈之间击穿或高压断线搭在低压线上时，高压相线将通过电抗器接地。此时通过电抗器的是高压系统接地电容电流，电抗器仍可以可靠地工作，零线对地电压不致超过安全电压。但是在高压发生一相接地时，其他两相对地电压升高\(\sqrt{3}\)倍，此时可能在绝缘薄弱的环节发生另一相高压接地，这就形成高压两相接地短路。此短路电流如果流经电抗器就可能将电抗器烧毁，将高压引入零线。特别是高压采用两火一地的供电网，当发生接地时就有很大的短路电流通过。为了确保安全，应在电抗器上并联一个击穿保险器（如图1所示），对于两火一地的高压系统最好装两个。击穿保险器的放电电压应在500伏左右，而且要求放电后能形成金属连接直通到地，并能通过较大电流。
3．在旱季要定期检查各接地线的接地电阻值及其连接是否良好。
4．要经常检查用电设备的绝缘情况，以免发生漏电事故。在维修时要注意切不可将火线及零线颠倒。当小喇叭发出明显的嗡嗡的交流声时，说明零线已带电，应及时检修。

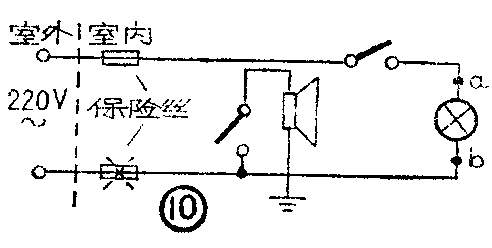

5．电灯入户线应加保险盒。在修理时应将零线和火线同时断开。如果只断火线不断零线在发生故障使零线带电时就会造成融电事故。但是零线应当不加保险丝（零干线绝不许加保险），以免发生零线保险丝断而火线保险丝未熔断时，零线变火线而使小喇叭带危险电压。例如图10电路正常工作时，a点以上与火线同电位，b点以下与零线同电位。当零线保险熔断火线保险未断时，b点至零线保险的一段导线就与火线同电位了。
6．加装电抗器后，绝不能有麻痹思想。小喇叭地线应采用绝缘线牢固接好，不要用手拨地线。最好在小喇叭与零线之间加一个拉线开关。当有雷电时或有严重交流声时应及时把开关关掉。
7．加装电抗器以后，因为许多只用户变压器在高压侧并联，阻抗较小，因此当低压侧产生工频电压反送到高压一侧时仍然能烧毁用户变压器。因此用户变压器应按其额定电流配置保险。（北京市朝阳区平房人民公社电工 赵宝实 陈永清）
