在印刷车间，为了保证自动印刷机的印刷质量。需要在每台印刷机上安装一只双张控制器。当出现双张时，就自动告警或停车。这样可以减轻工人劳动强度，提高工作效率。这里介绍我们自制的一种简易光电式控制器，这种光电控制器电路简单、灵敏度高、制作容易、使用方便。
一、工作原理：
简易光电控制器的电路见图1。RG2－A为光敏电阻，它和光源灯泡组成光电转换信号源。6J1为直流信号放大器。6N1为双三极管，其中一半为本级放大，推动灵敏继电器JR-4，另一半担任整流。
在正常情况下，光源灯泡的光线透过正在运行的纸，照射到光敏电阻RG2－A上，光敏电阻的阻值减小，6J1管的栅极电压相对地升高，使6J1管导通，有屏流。电子管6J1的屏压是由整流管高压输出经过R\(_{8}\)、R5供给的，同时6J1的屏极又与末级放大部分栅极接通。当电子管6J1导通时，由于该管的屏流在电阻R\(_{5}\)上产生电压降，6J1的屏压和末级放大部分栅极电位均较低，末级放大部分没有屏流，继电器JR－4不动作。但当印刷机出现双张时，透过纸张的光线减弱，光敏电阻阻值增大，6J1管栅压降低，使该管截止无屏流输出，因而该管的屏压和末级放大管的栅压均升高，末级放大部分产生屏流，使JR－4继电器动作，达到告警或停机的目的。
二、制作方法

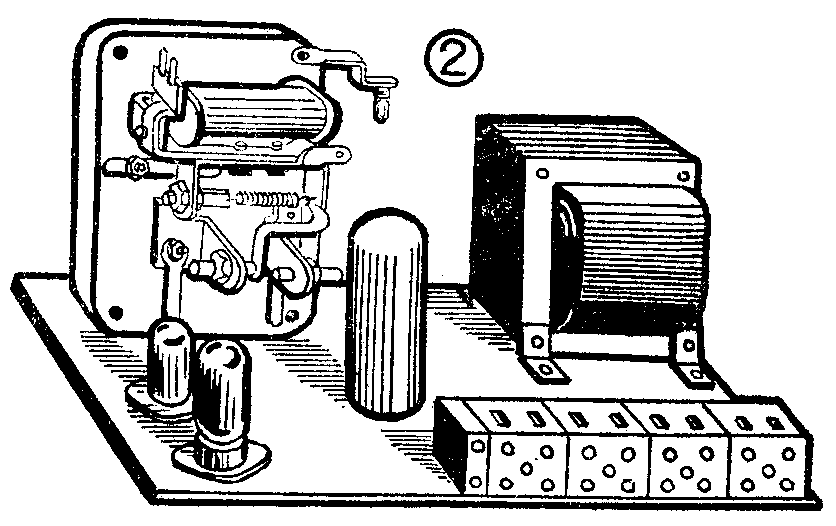

我们制作时，底盘用180×110毫米的胶合板或三合板，涂上银粉。零件位置如图2所示。一端装电源变压器，另一端装6J1和6N1电子管，靠近电子管的内侧立装JR-4继电器。右外侧固定四个接线插孔，做出入接线用。为了提高灵敏度，JR-4接点调近些，把簧调松些。对于不同厚薄的印刷纸张，可以通过调电位器R\(_{3}\)来适应。如果改做其它控制用，如路灯自动开关、计数和限位等，在亮度不同的光源下使用时，可调整R2和R\(_{4}\)的阻值。
该简易光电控制器性能比较稳定，在电源电压波动±5％时能正常工作。6－8伏光源灯泡要加上小灯罩，以防止其它光线干扰。光敏电阻固定在印刷机过纸板上。控制器遇双张时响铃不停机，如需停机，可在继电器JR－4接点组上接出停机控制线即可。（工人 潘汝元）
