钻石牌701型时钟收音机，是我厂职工遵照毛主席“独立自主”、“自力更生”的伟大教导，设计试制的为工农兵服务的新产品。本机将半导体收音机与半导体时钟组合在一起，除了能单独收音和计时外，还可通过时钟控制进行一定时间的定时自动收音，鸣闹部分并以蜂鸣电路代替一般闹钟的机械式鸣闹，它具有一机多用的特点。
一、电路简介

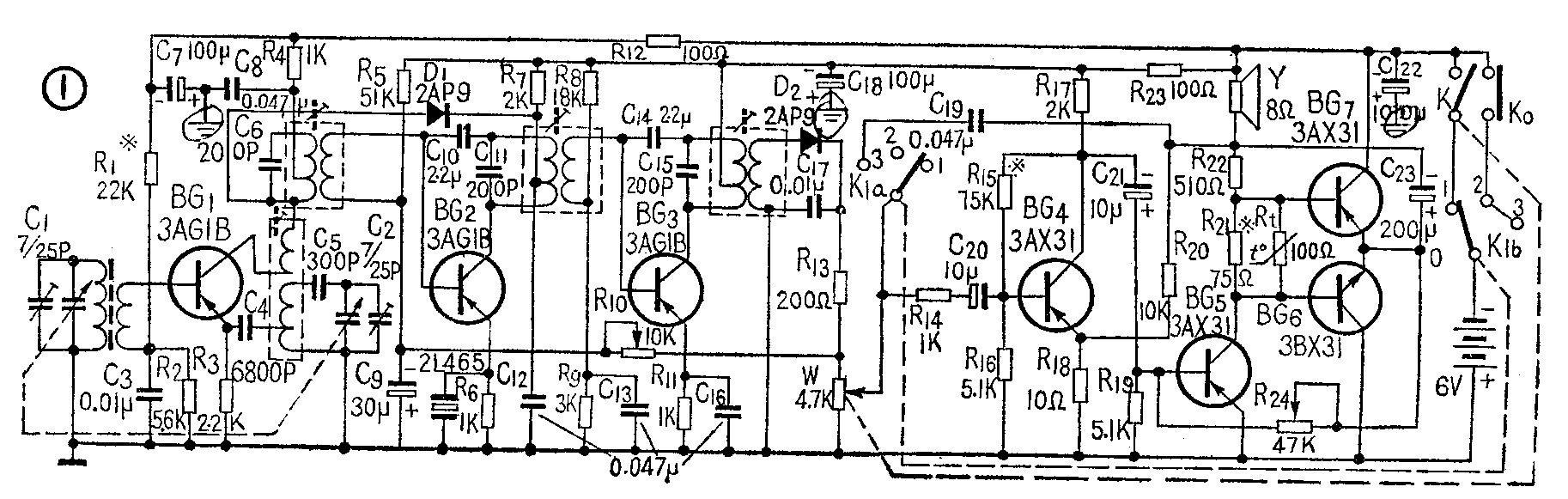

收音机部分相同于一般半导体收音机。电路的低放部分采用无输出、无输入变压器的线路，配用我厂生产的锗NPN型3BX31三极管和锗PNP型3AX31三极管组成互补推挽电路（见图1）。采用这种电路比通常的推挽输出电路省略了一对输入、输出变压器，提高了传输效率，同时使得低放部分的频率特性得到改善，这类线路不易产生频率相移并可引入较深的负反馈，可使音质得到显著改善，也免除了用变压器带来的缺点。这种电路的工作原理由于本文篇幅所限不作详细介绍，只是从调整的角度作一些简要说明。
低放部分由BG\(_{6}\)、BG7两个导电特性完全相反的三极管组成推挽电路。由于这种特点，它们只需一个共同的输入端。BG\(_{4}\)是前置放大级，它的作用是将收音机检波部分送出的低频信号予以放大。BG5是提供BG\(_{6}\)、BG7所需信号的激励级。电阻R\(_{21}\)、Rt、R\(_{22}\)和扬声器音圈阻抗是BG5的负载，其中热敏电阻R\(_{t}\)用作温度补偿，R21和R\(_{t}\)的作用是避免推挽管子工作时产生交越失真，调节R21的大小就能改变管子的工作状态，消除输出信号波形的交越失真。微调电阻R\(_{24}\)是BG5管的偏流电阻，调节它的阻值，能改变BG\(_{5}\)的静态电流和集电极电压，从而也确定了图中O点的电位。以这样的偏置方式可以达到稳定线路工作的作用。当由于某种原因使O点电位变动时，BG5的基极也随之影响，就改变了BG\(_{5}\)的工作状态而恢复O点的电位。
线路参数是经反复调整试验后确定的。调节R\(_{15}\)，使BG4的集电极电流为1毫安。调节R\(_{24}\)，使BG5 的集电极电压在-2.8伏左右，使BG\(_{6}\)、BG7两管的电压V\(_{ce}\)各为3伏（最好用示波器看输出波形是否对称）。调节R21可使R\(_{21}\)、Rt两端的电压为0.3～0.4伏，这时BG\(_{6}\)、BG7的电流大小可根据交越失真程度而定，该电流也不宜过大，否则将增加电源损耗。由于BG\(_{5}\)和BG6、BG\(_{7}\)是直接耦合的，在调节一部分时会因相互牵制而影响其他部分，不象阻容耦合或变压器耦合那样可以分别调节。因此要反复调节R24和R\(_{21}\)，以得到合适的工作状态，不产生失真。还必须注意在调节R21时，R\(_{21}\)和Rt不能断开，因R\(_{21}\)、 Rt一旦断开时，BG\(_{6}\)、BG7的电流将变得很大，以致有烧毁管子的危险。
R\(_{2}\)0是负反馈电阻，通过R20将末级输出信号反馈到前置级的发射极。这对改善频率特性和失真都很起作用，但也会使放大器的增益减小，因此这个电阻的阻值要适当选用。
为了获得定时闹音，我们利用收音机的低放电路，较简单地加上一个电容器C\(_{19}\)，形成正反馈，低放电路产生音频振荡，由扬声器放出蜂鸣声音，就达到了时钟鸣闹的效果。定时鸣闹由时钟控制。这种振荡调节很方便，只要改变C19，使反馈量变化，就可改变振荡频率，从而改变闹音的音调。
收音、定唱、定闹几种工作状态的选择由一只二刀三掷波段开关控制（图1中的K\(_{1a}\)～K1b）。开关K\(_{1}\)放在收音位置“1”时，时钟开关K0不起作用，此时收音机的电源由电位器上的电源开关K来控制，这是单独使用收音机。当开关K\(_{1}\)放在定时自动收音位置“2”时，K不起作用，收音机电源由钟控开关K0来控制。K\(_{0}\)的开关触点是安装在钟的时轮上，轮上有金属扇形触片来导通电源。当时针走至闹轮触点时，K0接通电源，收音机自动打开。闹轮开关触点随着时轮移动至时轮触点终点时，开关触点自动断开，这时收音机自动关闭。只要改变K\(_{0}\)触点的时轮触片面大小，即可变更定时收音持续时间的长短。本机设计定时收音持续时间为1小时左右。闹音时K1放在定闹位置“3”，通过K\(_{1a}\)的触点“3”将反馈电容C19接入低放电路，使低放电路产生自 激振荡发出蜂鸣闹音（在改进后的电路中，当K\(_{1a}\)调到位置“3”时，电阻R14未接入低放电路，以改善蜂鸣效果）。

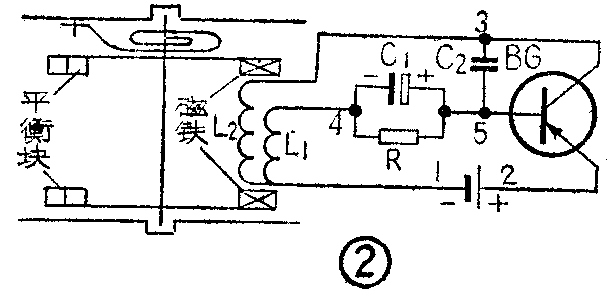

晶体管电钟是采用共发射极开关电路（见图2）。周期性地使电池中储存的电能转换成磁能，与固定在摆轮上的磁铁相互作用，使摆轮连续进行等时摆动，以推动传动指针机构。时钟电路使用单独电源，因而时钟走时精度不受收音机电源变动的影响。
二、主要性能指标
收音部分工作在中波535～1605千赫，灵敏度小于15毫伏／米；选择性偏调±10千赫衰减不小于14分贝；额定功率大于100毫瓦，最大输出功率为250毫瓦；电源消耗额定输出时为60毫安，零信号时为15毫安；蝉鸣电流为20毫安；电源电压6伏（一号电池四节）；重量1.35公斤（不包括电池）。
时钟部分走时精度为：温度-5℃～＋40℃、电源电压1.35～1.55伏时，误差可调节到每日±1分以内。电池接上后即能自动起振，一节一号电池可连续走时一年左右。定唱定闹延续时间为1小时左右，定时误差为±5分。
三、元件要求
对低放末级输出管BG\(_{6}\)、BG7，要求其主要电性能指标应选得基本相同，直流电流放大系数h\(_{FE}\)二管的差别不应超过10％，一般BG7应选得高些，我们选配二管误差在5％左右。选择h\(_{FE}\)适当大些的晶体管，可选择绿点到蓝点的，即β值在50～85的。我们在放大器上做了一个取样试验：在信号频率为1千赫时具有输入电阻R入=2.7千欧，这时额定功率为125毫瓦，输入灵敏度为6毫伏／米，失真度不超过1.8％，而最大输出功率为400毫瓦，扬声器采用阻抗8欧、φ80毫米直径恒磁式喇叭，频率在20千赫～100赫时放大基本上是恒定的, 在20赫时有10分贝左右的衰减。
各级晶体管电流为:BG\(_{1}\)、BG20.4～0.5毫安；BG\(_{3}\)0.5～0.7毫安；BG40.8～1毫安。功率输出级BG\(_{6}\)、BG7的V\(_{CE}\)应各为3伏。
四、使用和保养
1．正常收音时，把右侧面下角工作开关(K\(_{1}\))拨在收音（“1”）位置，开启左边音量控制兼电源开关K，并调到适应音量，再调节右边调谐拨盘选择电台，即可正常收音。
2．定时收音:先将电源开关K放在“开”，将调谐指针调到要收的某电台位置（音量大小仍由音量开关控制调节);将工作开关K\(_{1}\)拨到“定唱”位置（“2”）。然后调节钟控定时指针的拨针匙（手柄在后盖中间），按箭头方向将指针拨到预定的时间，到时即能自动开启收音。自动“定唱”连续时间为1小时，到时能自动停止，如中途不需继续收听，可将音量兼电源开关关闭，同时把工作开关拨回收音位置，即停止收音。
4．定时闹音: 将工作开关放到“定闹”位置，将指针拨到预定起闹时间，到时即能起闹。
5．校准时钟时间：可将背面的拨针匙向外拉出，将时针顺拨过标准时间5-10分再倒拨对准即可。
6．时钟快慢校准：打开后盖，用小螺丝刀转动微调螺杆，如走时慢，向“＋”方向转动；走时快，向“-”方向转动，每转一周可调节到60秒／日左右。
7．为便于维修，时钟可单独取下而不影响收音。拆卸时可将后盖打开，拔下钟控连接插头，然后将四只塑料手柄螺母旋出，略向前推，即可取出时钟。
8．收音机应放在干燥的地方，并保持电池接触点清洁。长期不用或电池用尽，应将电池取出，以防漏液流出沾污腐蚀机件。当电池快用完时音量会大幅度降低，而且声音发抖难听，这时应换新电池，注意电池极性不要接错。(上海圆珠笔心厂)
