视频检波

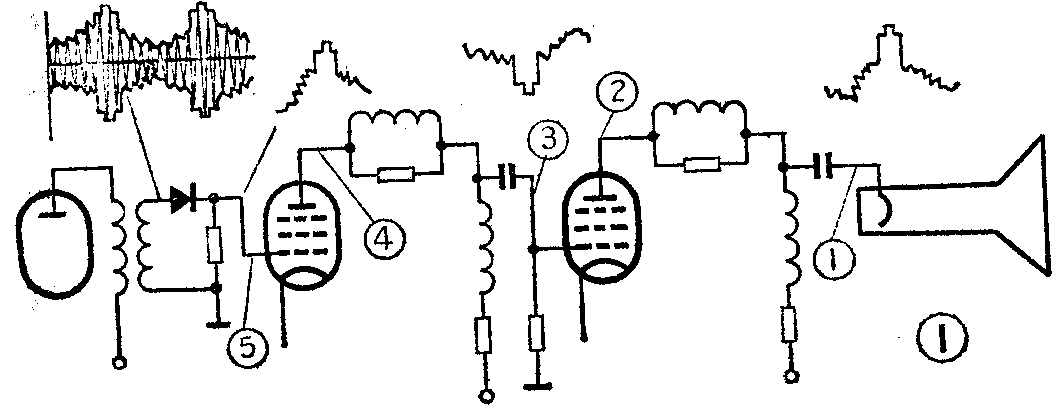

电视机中一般采用晶体二极管检波，晶体二极管的正负接法与视频放大器的级数及视频信号是加在显象管阴极或栅极有直接关系（我国生产的电视接收机都是加在阴极）。北京牌电视机都是采用图1的基本方式，由晶体二极管正极输入中频信号，检波输出是负极性视频信号，经两级视频放大加在显象管阴极，就得出正确图象。

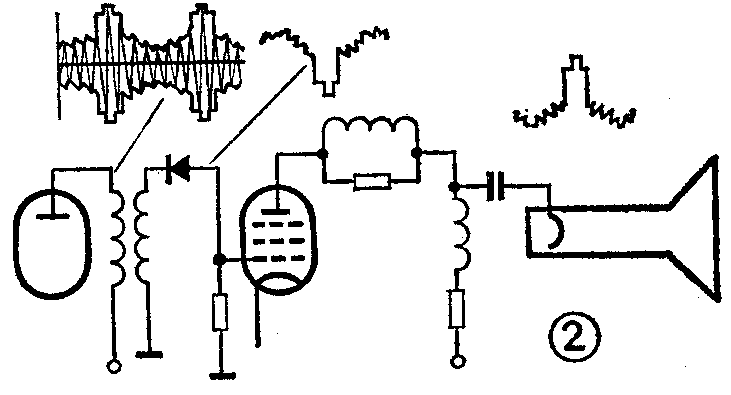

上海104型电视机是由晶体二极管负极输入中频信号，检波后得出正极性视频信号，经一级视频放大加到显象管阴极，如图2。
从上述两种电路来看，晶体二极管的接法在修理时要注意，不能接措，否则，信号极性相反，在显象管屏幕上所看到的图家就是反的，就象照片的底片一样，应该黑的变白，应白的变黑，不能看到正确图象。

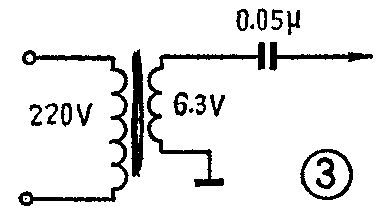

由于视频检波器采用晶体二极管。电路比较简单，一般出现故障比较少。当电视接收机发生无声音和无图象故障，而屏幕上光栅正常时，可以用简单方法,把机内灯丝电源（6.3伏）绕组的一端串一个0.05微法电容器，作为50赫的信号源（如图3）。从视频末级开始，按图1所示①②③④⑤的顺序，注入信号检查。如果工作正常，屏幕上就会出现一条黑带子，否则故障就发生在该级或有关电路，如依次试到视频检波级输出端都正常，再用手接触视频检波级输入端（如果机器是无电源变压器的，不宜这样做）。如果没有反应，就可以断定故障出现在晶体二极管上，把晶体二极管用烙铁焊开一端，再用万用表R×100电阻档进行测量，如正反方向的阻值都是无限大，证明晶体二极管损坏，需按照原来的正负极接法换上新管就能工作。

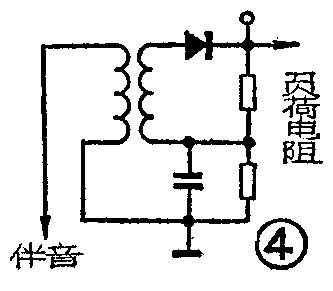

另一种方法是用万用表直流电压档，测量视频检波器负荷电阻两端的电压（此电压在有电视信号时才有）。正常时应有0.5伏左右（如图4），若无电压说明视频检波级有毛病。
若信号弱，即图象在屏幕上黑白不分明（发灰）和声小。除视频放大输出增益不够外，故障也可能出现在晶体二极管上，同样将晶体二极管焊下一端，用万用表R×100电阻档反复测量，看正反向电阻值相差多少，一般正常要差100倍以上，如果相差得少如只有十几倍，说明晶体二极管工作效率降低，需换新的。
视频放大器

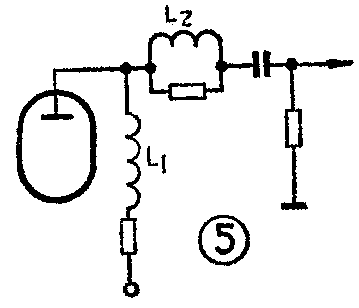

视频放大器是阻容耦合电压放大器，由于频率范围宽(从50赫到6兆赫)，要求频率失真小，在电路中要对高频衰减进行补偿，基本电路（图5），L\(_{1}\)是并联补偿，L2是串联补偿，用来提高高频分量，减少高频失真。
检修视频放大器时也可采用（图3）方法，用6.3伏的50赫交流电为信号源，按照图1所示的方法从视频放大末级输出端开始，逐级向前检查，如果在某级从栅级输入信号，屏幕上没有黑带子出现，说明故障在这级，然后再用万用表直流电压档，进行各极电压的测量，电压数据要基本上符合规定，对电压相差较多的地方，再进行细致检查，找出原因。视频放大器中，一般容易出现故障的有屏极电路和阴栅电路。
1．屏极电路的故障：屏压低时，注意串联和并联高频补偿线圈见图①②，因线圈线细易断，其中断那一个线圈都会使屏极电压降低。此外，也可能因为电子管有轻微漏气或漏电使屏流过大。或者因为屏极负荷电阻变质，阻值变大而使电压降低。出现这种故障时，屏幕光栅正常，但无图象或图象灰淡不清楚，喇叭无声音或声小。屏极电压高时，多为电子管失效，无屏流或屏流小引起，同时造成无图象和声音，或图象弱声音小。

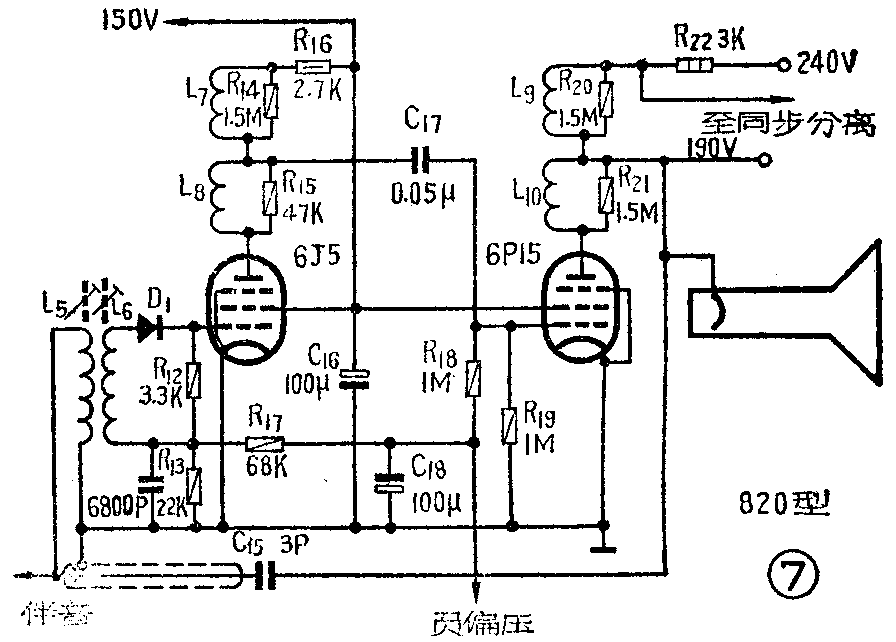

但在820型电视机中，情况有所不同，因为视频放大末级的屏极直接耦合到显象管的阴极上，所以视频放大末级的屏压变化，就是显象管的阴极电压变化。显象管阴极电压过低时，屏幕上无光，因这时12千伏高压降至很低。如果拔下显象管管座后高压就正常,说明阴极电压太低或没有。如果视频放大末级屏压高时，造成光暗，或无光, 开关电源时，屏幕上短时间有光栅闪过。此机器的帘栅电路也与其他电路不同，而级视频放大的帘栅极连接在一起，常见故障有由于6J5电子管有轻微漏气或漏电使屏流、帘栅流过大，帘栅电压下降造成视频放大末级（6P15）屏流小，屏压高，出现光暗或无光。另外去耦滤波电容失效或接触不良时则产生自激,在屏幕上出现竖的花条纹如图6。
2. 阴栅电路中的故障: 视频放大电路采用固定偏压，供给栅负偏压的电阻断时，就会使负偏压不正常，使同步不稳定,图象模糊。偏压输入电容失效时，电压低，且有50赫的纹波电压干扰，在屏幕上有水平黑带的现象。去耦电容C\(_{14}\)（6800PF）开路会引起自激，在屏幕上出现细小网纹。
栅漏电阻断时，影响屏极电压上升，820型接收机就会影响光栅变暗或无光，当开关电源的瞬间有光栅出现。(工人 张君实)
