本文主要以北京牌820型电视机的高频头为例，来介绍故障的检修方法。
电路简介
高频头主要由高放级、本机振荡级和混频级组成。为了接收不同频道的信号，常采用鼓形转换开关或波段开关改变输入回路、高放一混频级间回路和本机振荡回路的线圈来实现。为了减少杂波干扰，又要有较高的增益，因此在高放级用一只双三极管组成阴地一栅地电路（图5）。从天线来的高频信号，经线圈耦合加到G\(_{1}\)管阴地级的栅极（第七脚），再经栅地级三极管放大，送到G2 管混频级的栅极。G\(_{2}\)的另一半三极管为本极振荡级，它送出振荡电压，经线圈耦合也加到混频级的栅极。混频后差出中频信号（图象中频为34.25兆赫，伴音中频为27.75兆赫），由屏极送到中频放大器。
确定故障是否在高频头
当电视机不正常时，应首先确定故障发生在哪部分，是否在高频头。检查的步骤和方法是：
①如电视机发生只有光栅，而无影无声的故障时，应检查频道转换开关位置是否正确。同时晃动一下开关，如果突然出现图象，说明频道转换开关接触不良，可拆开修理。
②检查对比度电位器是否开到较大位置。
③检查天线插座是否有脱焊、掉头的情况。
④用天线馈线插头与天线插座断续接触，如果在荧光屏上有杂波反应，喇叭发出嘎啦嘎啦的声音，这时再把插头与插座接触牢固，荧光屏上应出现很多杂波，此时转动微调旋钮，如杂波现象有所改变，可初步判断振荡频率失谐，这可在电视台播放信号时，以调整振荡线圈的铜罗心解决。
⑤经过接入天线的方法试验，如在荧光屏上无任何杂波反应，而一般电视信号是顺次通过高频、中频、视频等部分，这时用改锥在中频放大器6J1的栅极与底板间断续短路，若荧光屏上出现闪光杂波，如图1，喇叭发出嘎啦嘎啦声，说明中放后面的各级电路正常。可认为故障发生在高频头。但用刺激的方法，对有自动增益控制电路的电视机来说，其荧光屏上的杂波反应不太明显。更准确的方法，是用高频信号发生器注入32兆赫左右的中频信号进行检查。
高频头的故障
1．高频头常见故障现象：
①有光栅无影象、无声音。②影象弱、声音小。 ③影象声音忽有忽无或忽强忽弱。 ④影象重影或清晰度差。⑤自激。⑥一条水平黑带。⑦对比度电位器失调。
在解决故障时，先从外观检查，看两只6N3管灯丝是否亮，若其中有一只不亮，可交换位置或换新管试验。如果两只管都不亮，可检查高频头八脚插头和插座是否接触良好，有无虚焊。当发现高频头内有冒烟或闻到烧焦的气味，不得随意交换电子管，以防损坏。若出现影象弱声音小，可以先交换电子管试验。经过以上检查如未找出故障原因，应拆下高频头进一步检查各级。
2．混频级故障:
当无影象无声音时，检查混频级有无故障的方法有三种。

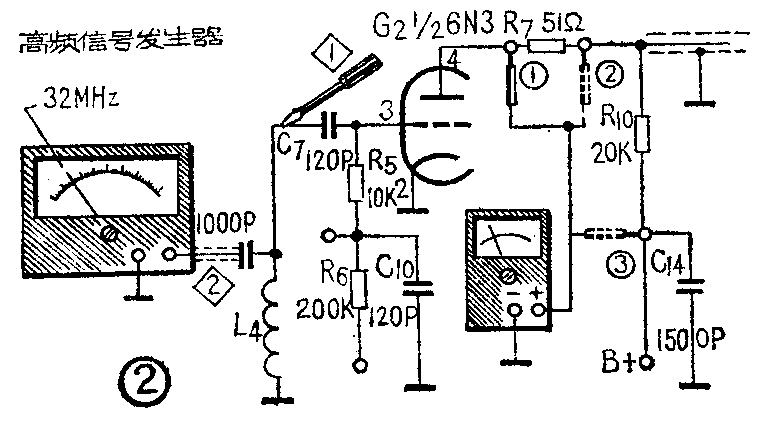

（1）用改锥在混频管栅极或120P电容与线圈L\(_{4}\) 接点（如图2）与底板间断续短路。如果出现和前述刺激第一中放栅极时一样的闪光及嘎啦声，就可以初步认为混频级是正常的。
（2）为了准确地判断故障，可用高频信号发生器，将其输出端经一只小电容（1000P）接到混频管栅极（图2），信号发生器调到32兆赫左右。如在荧光屏上出现水平带子（图3），说明混频级是正常的。
用以上任一种方法试验，若荧光屏没有任何反应，表明混频级有故障，应该测量混频管的各极电压，进一步查找故障的原因。
（3）测量混频级电压（测量屏压时先将对比度电位器开至最大）。屏极电压为＋100伏为正常。①若屏压高，可能是6N3管失效或阴极断，或管座接触不良，或管座通地脚脱焊；②屏极无电压，检查电阻R\(_{7}\)(51欧）、R10（20千欧）是否断裂。可照图2中①、②、③各点进行电压的测量，以找出损坏元件。825—2型电视机的高频头，可能是电阻R\(_{14}\)(8.2千欧）断；③屏极电压低（声小影弱）应检查电阻R7、R\(_{1}\)0是否变值，电容C14（1500P）是否漏电。825—2型机器，可能是线圈L\(_{7}\)断，R14变值，C\(_{16}\)、C17电容漏电；④经检查，如各极电压正常，再检查零件是否有互碰，混频线圈和弹簧片接触是否不良或线圈头有开焊等现象，检查混频管输出电缆线与插头（第8脚）是否有断线或虚焊。825—2型机是检查线圈L\(_{8}\) 是否断，电阻R15断或变值。
3．本机振荡器的故障

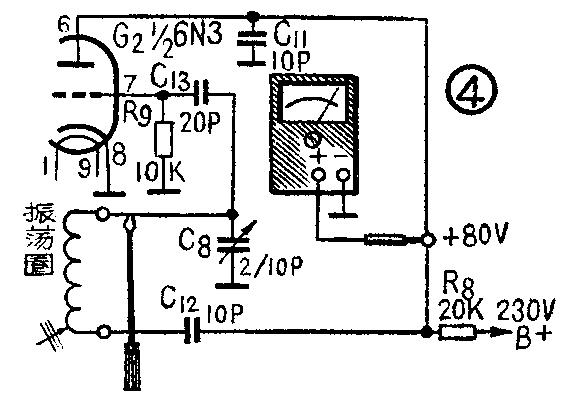

（1）如是无影无声故障，通常用测量振荡管屏压的方法，以判断振荡是否正常。如图4，将电压表接至6N3管屏极（第6脚），应有大约+80伏的电压（栅极应-2伏）。再用改锥将微调电容器定片与地短路或将振荡线圈短路一下，这时表针应当回跌20—30伏左右，说明振荡正常。若跌退很少，表示振荡弱。若表针无变化，说明不振荡。
（2）振荡管屏压若高于正常值, 栅负压很低或没有，多数是电子管失效或衰老。当屏压太高时需检查管座（第8脚）是否接触不良或接地点脱焊。若屏压低，可能是屏极供电电阻R\(_{8}\)（20千欧）烧坏或变值（此情况常见）。如果是电阻烧坏，则表现为无影无声。若电阻变值，表现为影象弱声音小。825—2型机屏压不正常的原因，有R13(8.2千欧）烧坏或变值，电容C\(_{15}\)（10P）、C18（10P）有轻微漏电。
（3）微调电容定、动片间隙约1毫米左右（容量范围2—10P）。当两片之间的垫圈日久磨损，转动微调电容时，使得影象对比度发生突变现象或垫圈断裂，调至某一角度时，使两片相磁短路，振荡停止。这可将损坏的垫圈取下，用汽油将污泥擦净，用直径为0.51毫米铜线绕一个圆圈焊牢以代替垫圈。有时压住动片的圆铁盖，装得不好，也能引起定片通地而短路。
（4）振荡频率失谐，可调线圈铜罗心，向外旋出，频率降低，反之频率增高，调到影象和声音都最好为止。如在调铜罗心时，因线圈纸管骨架被碰破而碰断振荡线圈（可用万用表测出）。应先修整好纸管骨架，再将损坏了的振荡线圈绕好。
4．高频放大器的故障
确定高放故障时，通常先测量屏极电压，因两个三极管，对直流电压来说是串联的，两屏压相互有影响（图5），当屏极（第4脚）电压为＋210伏，另一个屏极（第6脚）电压为+105伏。一般阴地级屏压是栅地级屏极至地电压的一半，为基本正常。（此时对比度电位器开至最大位置。）
（1）从图5可看出，直流电压是经过降压电阻R\(_{4}\)和线圈L3加到高放管屏极（第4脚）。若测量第4脚无电压，而测量电阻与线圈接点处有电压，多为弹片与线圈接触不良或线圈断。若测量两处均无电压，则可能是电阻R\(_{4}\)断路。825—2型电视机是电阻R5（1千欧）断路。如果屏压低，电阻R\(_{4}\)发热或冒烟，可将电容C6（120P）接地端焊开。此时若电压恢复正常，说明电容器可能漏电。如果电容器是好的，再检查线圈L\(_{3}\)与混频栅极线圈L4是否相碰，而造成屏极与地短路。
（2）测量栅地级栅极电压，也可检查出高放级的一些故障。因栅极的内阻较高，用普通电表测量，不太准确，一般有+60伏左右，但可以作为检修时参考。引起栅极电压高于正常值，一般是阴地级三极管失效或管座接触不良。当栅地级的栅极上无电压或低于正常值时，除栅地级三极管失效外，经常碰到的是电阻R\(_{3}\)（510千欧）断路、变值或旁路电容C4（6800P）漏电，造成影弱声小或无声影。若C\(_{4}\) 漏电，调节对比度电位器时，在很大范围内无声无影，开到最大位置时，有较强的信号。因此，将C4电容接地一头焊开时，若信号变强了，可初步判断为电容C\(_{4}\)漏电。为了更准确判断，用万用表量，是否漏电。若量不出，可照图5将电容C4接地头焊开，用电压表测量此头与地有无漏过来的电压。有时电容C\(_{4}\)内部引线接触不良，这时栅极电压不受影响，而接收图象时，则忽强忽弱。必须换一只电容试验。
（3）高频放大器阴地级栅极，通常加有控制对比度的负压。（正常时电压为-1.5～-8伏），调节对比度电位器时，电压应当起变化。若阴地级栅极电压不正常，常见故障现象为信号很强，此时调对比度电位器不起作用，若无电压，可能是①线圈L\(_{2}\)接电阻R1端弹片接触不良；②电阻R\(_{1}\)可能断或电容C2碰地；③R\(_{2}\)断或C1漏电；④线圈L\(_{1}\)和L2互碰。因L\(_{1}\)和L2是叠绕在一起的，L\(_{1}\)中心头又通地，容易产生互碰短路。
（4）高放级其他故障：①高频自激，在荧光屏上出现白点，加上天线后，杂波更严重。一般是因线圈L\(_{1}\)中心头接地点虚焊或接地端弹片接触不良引起。②信号较弱，但各极电压正常。可能是线圈L1或L\(_{2}\)本身局部短路。主要是因本身绝缘破坏，或人为的将220伏交流电误接到天线插孔引起。也可能是电源变压器绝缘破坏与底板短路，而天线线圈经常是通地的，故当天线一插入孔内，烧毁线圈。③一条水平黑带，这种现象属于50赫调制交流波，其特点是接收电视信号时才有，而拔下天线观察光栅，则是正常的。原因是，高放管的通地脚与隔离板有的相碰，可用改锥拨动通地脚即可修复。④重影或清晰度差，其原因大致为振荡频率失谐或高频特性曲线变坏所造成。(工人 朱振明)
