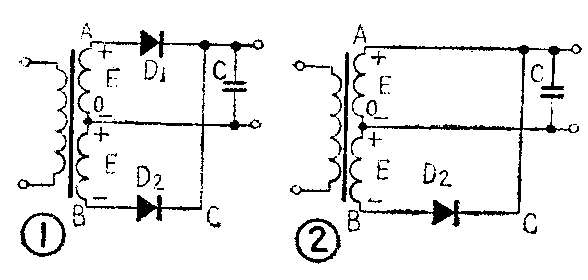

在全波整流电路中（图1），当变压器A端为正B端为负时，二极管D\(_{1}\)导通，而D2加的是反向电压。D\(_{1}\)导通时电阻很小，为了便于分析，可以认为A点与C点直通，图1可简化为图2。从图2可看出，D2上加的反向电压为AB间的电压，即2E。E为交流电压的有效值，它的最大值为1.41E。因此，二极管D\(_{2}\)上加的反向电压最大可能达到2×1.41E。同理，在另一半周，D1上加的反向电压最大也可能达到2×1.41E。
滤波电容器C，接在AO和BO之间，它上面加的电压，最大只能达到AO或BO间的最大电压，即1.41E。本刊1973年第三期中《二极管整流电路》一文中说：“电容器C在两个半周都充电，因此它上面的电压较高，在负载开路时可能达到2×1.41E伏”是不正确的，应于更正。——编者
