爱好者在装制黑白电视机时，总感到有几个部件很难自制。例如偏转线圈，帧输出变压器及行输出变压器等。特别是认为行输出变压器电压高，圈数多，结构复杂，更不易自制。其实不然，一些关键零部件是能用简单的方法制做的。下面介绍一种用于35厘米显象管的行输出变压器的制作方法。实践证明它的性能良好，制做简单，而且成本也较低。

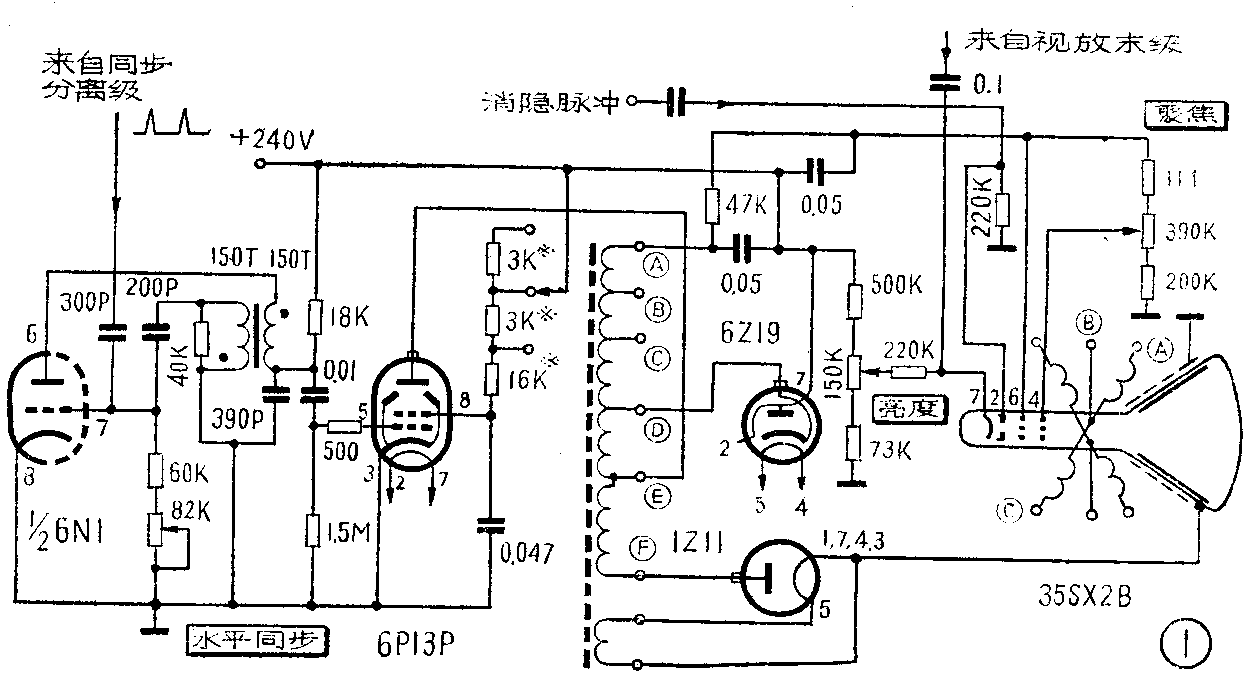

这种行输出变压器的接线与商品电视机的电路没有原则区别。只有两点不同。一是取消了联接水平幅度调节电感的接头，采用通过调节行输出管帘栅电压的方法调节幅度。二是取消了反馈线圈，因此在同步电路中没有采用启动行频稳定线路（如图①）。这个电路用的零件较少，在信号较强和工业干扰较少的地方图象是十分稳定的。它用一只PNP晶体管进行同步分离，得到的正同步脉冲去触发由半侧6N1电子管组成的间歇式行振荡器（如果另一半三极管没有别的用途，把它接成多谐振荡电路，则频率稳定度可更好一些），然后推动行输出管（6P13P）。在其帘栅极上的单刀多掷开关，是供调节水平幅度用的。电路中没有采用任何水平线性补偿措施，但图象水平线性也是很好的。
行输出变压器的磁心是用两根圆形φ10×100毫米和两根扁形60毫米长的中波磁性天线棒以乳胶粘成的，全部绕组放在一根圆磁棒上，另外的磁棒只作为闭合磁回路导通用的。图①中由接头A至E为低压包，是用直径φ0.23毫米的高强度漆包线绕在绝缘管上，两边以塑料板（或胶水板）为挡板。高压绕组E至F是用四只旧式电子管外差收音机的纸筒中波无线线圈上的蜂房绕组串接而成的。阻尼管、整流管和变压器安放在一小块厚有机玻璃上，然后再支架在铁底板上。全部装置最好用一块薄铁皮做成的方形屏蔽罩罩住（包括6P13P在内），以防电磁场泄漏干扰接收信号。

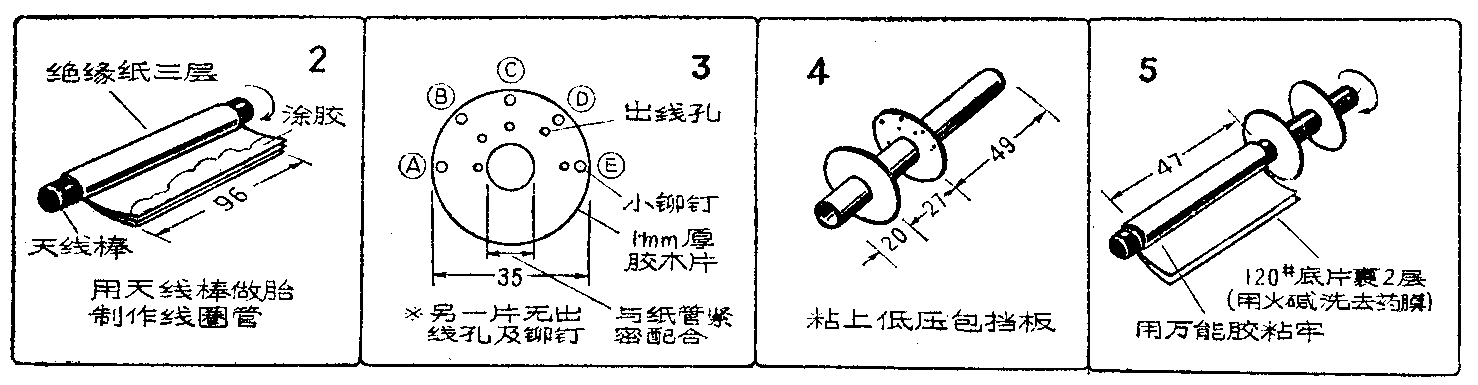

制作方法如下：先用0.2毫米厚、宽96毫米的绝缘纸，以天线棒为胎，用万能胶粘制一个三层厚的线圈管，用细铜线（或棉线）缠紧后及时抽出天线棒如图②。干硬后将按照图③已做好的圆形胶水档板较紧的卡在绝缘管上如图④。在接缝处用万能胶粘牢。然后再在纸管上用万能胶粘裹宽47毫米的两层照像底片，如图⑤，以防高压包与磁棒间的绝缘层被击穿。

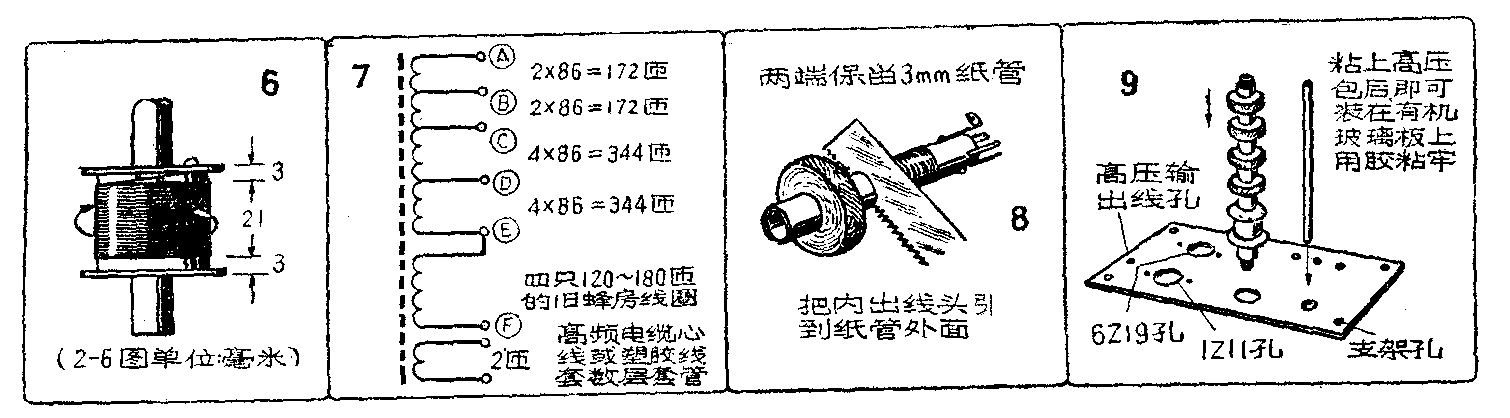

在两层档板之间，平绕低压包，线圈绕法如图⑦所示。绕线时，首先要考虑的是防止击穿的措施，这里采取：边缘留空要大些（约3毫米）如图⑥；每层平绕86圈，中间不许焊接，排列要整齐，不乱绕不压迭，使线圈各抽头皆在同一侧的最外边；层间绝缘用两层电容器纸；各绕组抽头直接在圆档片上打孔引出并使其与其他层线圈不相压迭。将各抽头直接焊在圆档片边缘上的铆钉上，在低压包最外层裹上两层牛皮纸作保护层。

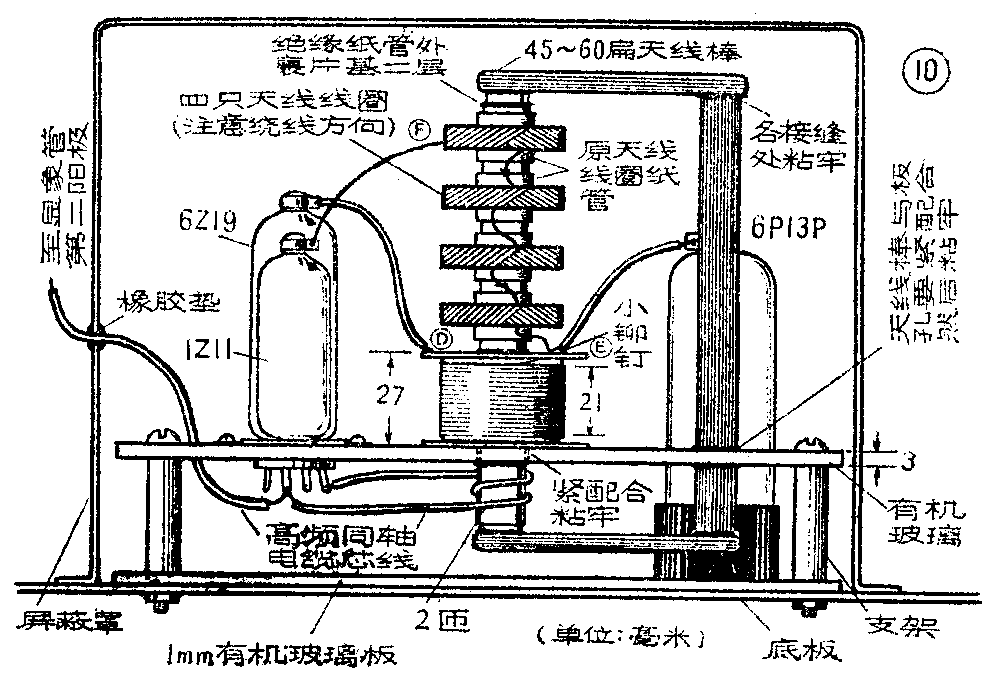

制作高压包时，先从旧天线线圈上小心地截下天线线圈和栅极线圈（蜂房式绕组），注意不要把引出线弄断如图⑧，线圈两侧的纸管要保留3毫米左右。在逐一将线圈套入纸管之前，要仔细观察这四只线圈的绕线方向，务必使它们一致，同时与低压包绕组的绕线方向也要一致。套入后用蜡将线圈残留的纸管与长绝缘管粘牢，并开始接线。这时要再一次认真检查线圈的绕向，如有一只接反就会使高压降低很多。接线后即可插入磁棒，将整个绕组装在有机玻璃板上，用万能胶粘牢，如图⑨（不用永久性粘接剂如环氧树脂粘接，以防万一出现问题后，容易拆修），再用胶粘上两根扁天线棒。干硬后，在有机玻璃板下面的纸管上，用绝缘较好的单股硬塑料线（如高频同轴电缆心线）穿绕两圈作为高压整流管（1Z11）的灯丝绕组。这块有机玻璃板支架在铁板上时，也要铺以同等面积的薄绝缘板，以防与底板打火。全部做好后，即如图⑩所示。
各部件位置可以根据具体情况来安排，注意不要将6P13P管离绕组太近，以防高温长期烘烤，各引线要保持一定距离或加强绝缘措施，防止跳火。
变压器在通电后不需要多少调整工作，只要安装正确就可正常工作。在试验时要接上偏转线圈和第二阳极引线，而不要使行输出变压器处于空载状态，否则可能使高压整流管（1Z11）灯丝过亮或高压跳火，烧毁线包。开机后几分钟即可看到（1Z11）管灯丝点红，同时调节行频可以听到铁心的“吱吱”叫声，这时要嗅闻和仔细观察有无臭氧味和跳火地方。一般容易出现跳火的地方是低压包，因此在制做时对低压包绕制要格外注意。
测验高压是否正常，可手持绝缘良好的起子，在距（1Z11）管帽约数毫米即可出现紫红色束状火花，并有臭氧味；起子靠近第二阳极数毫米处出现单根淡蓝色细线状火花，即表示高压大小正常。这时观察水平扫描幅度，调节行输出管（6P13P）帘栅电阻就可以得到满幅度偏转，一般帘栅电阻约18千欧。行输出管（6P13P）板流约70毫安左右。
在试验时不要用起子到处打火，特别不能用它靠近线圈，否则就会使线圈即刻击穿烧毁，线圈各处都有很高电压，一定要特别注意安全，调机时要先用电线将第二阳极上的电荷对地短路掉。
用这种行输出变压器配用23厘米（9吋）的显象管时，高压线圈可以减少为三个甚至两只也可以。高压线圈制作还可用大型高扼圈或调容式中周变压器上的蜂房绕组代用。经过实验用一根φ10×120毫米天线棒作磁心也能够良好的工作。（郭允晟）
