本刊在1973年第一、二两期中，介绍了简易电视机的制作与调整。后来收到不少来信，现就来信中提出的问题做一些补充，并对前两期文中的错误与不妥之处予以更正。
1．关于电源部分 由于示波管所需直流电压较高，而电源电压较低，对于负载较轻（即负载电阻R\(_{L}\)较大）的小电流直流高压来说，采用倍压整流方法来获得是比较适宜的，这样对整流元件要求也低些。
1973年第一期第13页图中（以下简称原电路图）倍压整流电路为二倍压半波整流电路，其所用整流元件D（ABC）为1000伏5毫安的硒堆整流器，也可以采用串联起来的二极管代替，如用四只2CP18按图②接成二倍压电路，在每只二极管上并接一只470—500千欧的电阻，用以平衡反向电压，否则会因四只二极管承受反向电压不均匀而被击穿损坏。其二倍压整流电路原理可以图①来说明：当电源变压器次级电压e\(_{2}\)在某一半周（如正半周）时，整流元件D1导通，电源通过D\(_{1}\)对C1充电，使电容器C\(_{1}\)上的电压Uc1充到电源电压e\(_{2}\)的峰值（为\(\sqrt{2}\)E2），并基本保持不变，如图①（b）左部所示，在另一半周（负半周）时C\(_{1}\)上的电压Uc1和电源电压相串联（即e\(_{2}\)＋Uc1）对D\(_{1}\)呈反向，故不导通，但对D2为正向导通，故经D\(_{2}\)对C2充电，当对C\(_{2}\)充电到峰值时，C2上的电压为2E\(_{2}\)+\(\sqrt{2}\)E2=22E\(_{2}\)如图①（b）右半部所示。在第三半周时，充电又重复第一半周的过程，第四半周又重复第二半周的过程。这样经过几个周期后C2上的电压基本上为2\(\sqrt{2}\)E\(_{2}\)，这正好为变压器次级峰值电压的二倍。以上为空载情况，若接有负载则电压要稍低些。
这个电路的负载R\(_{L}\)，因为是接在C2负端与地之间（图①），所以在负载R\(_{L}\)上除有C2上的2\(\sqrt{2}\)E\(_{2}\)的电压外（直流），还串有变压器中的交流成分e2，所以输出电压中纹波电压较大，虽经滤波，纹波可减小，但不如改接成图①（c）那样。在原电路图中将C\(_{48}\)接地端与D7、C\(_{49}\)相接端对调如图①（d），这样整流后得到的直流电压较纯。

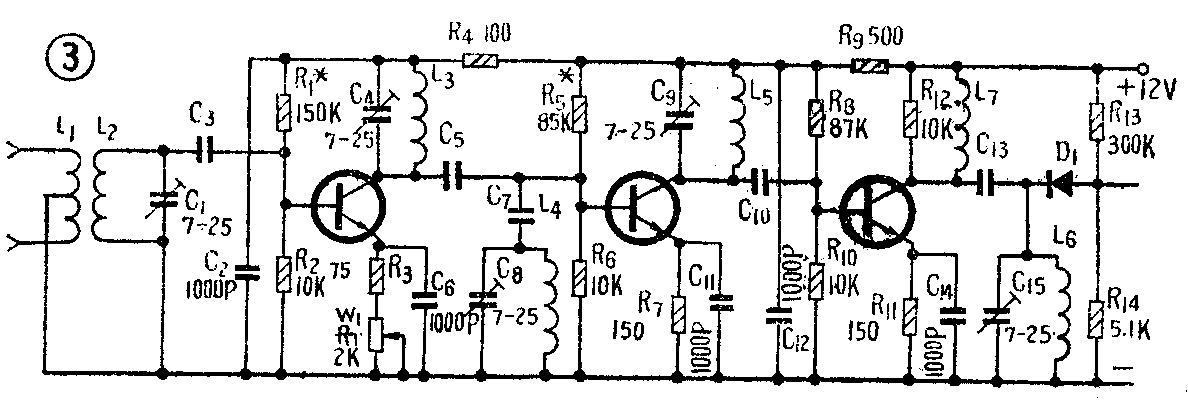

2．关于高放部分 当距离电视台较远或因电视台发射功率较小，需要提高电视机的灵敏度时，应加一级高放，如图③所示，同时还要求接收天线具有更强的方向性和更高的增益。

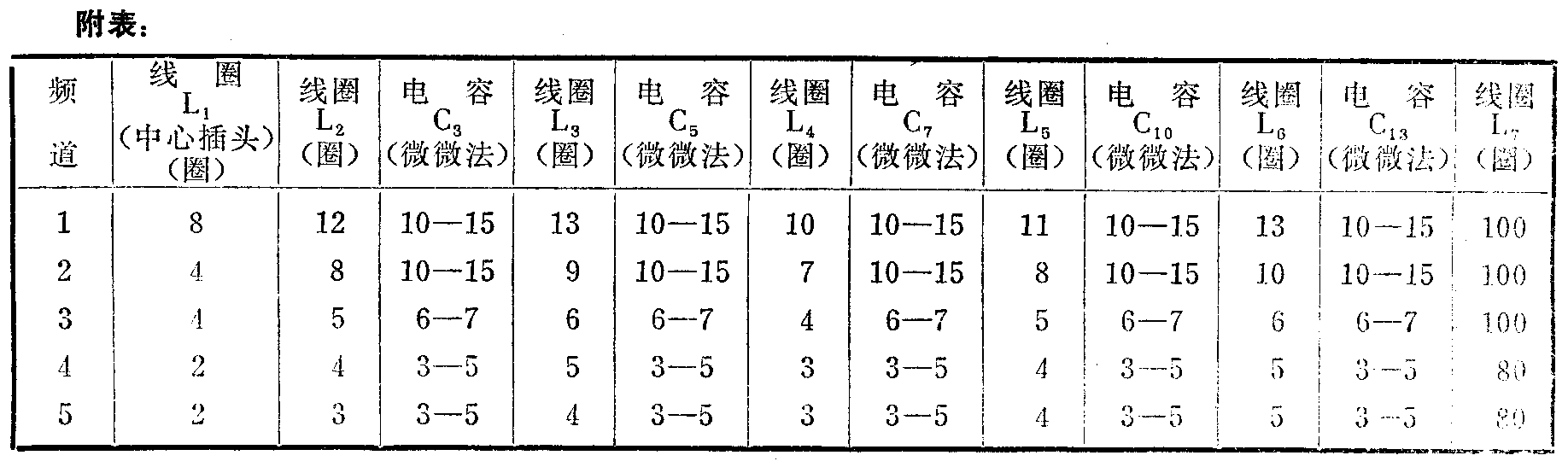

为了适应各地电视台所使用的频道不同，现补充列出接收1、3、4、5频道的线圈数据和电容容量，见第13页附表。其中电容器最好选用瓷介质的，不要用聚苯乙烯的。在3、4、5频道时，最好选用特征频率f\(_{T}\)大一些的晶体管如3DG11、3DG15等，这样效果较好。
3．图象和光栅 当图象线性不好或边缘出现亮边、卷边时，解决的方法是：

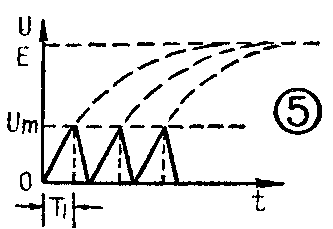

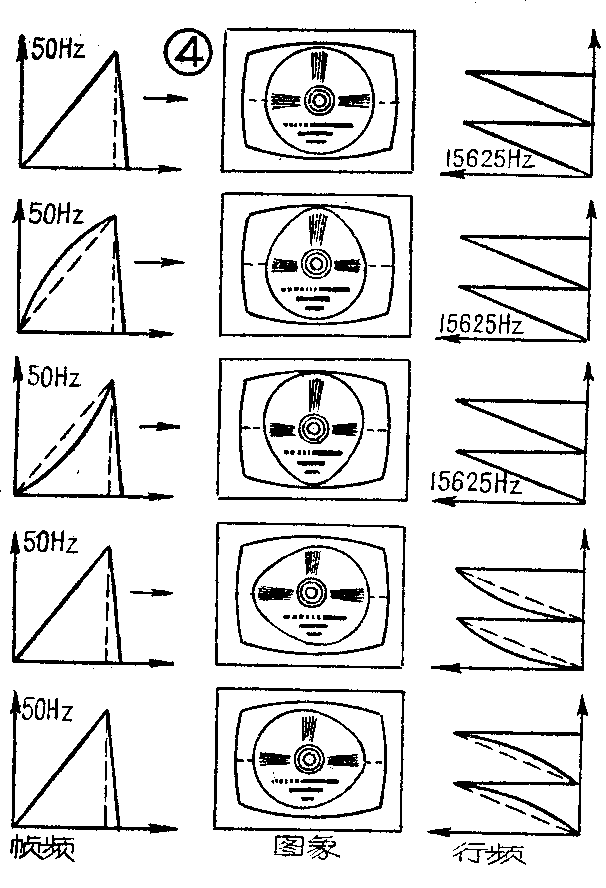

①线性不好时，首先需使帧、行锯齿波形良好，才能达到线性良好。正常的与不正常的帧、行锯齿波形如图④左、右所示。锯齿波形是利用电容器充放电来获得，电容器的充放电规律不是直线的，而是按指数曲线，如图⑤中虚线所示。要直接利用电容器的充放电得到线性良好的锯齿波是有一定困难的。为了改善图象线性，可以利用电容器充放电曲线中正程（即充电）极小部分，即使得T\(_{1}\)＜＜τ，此处T1为扫描正程时间，τ决定于电容器充放电时间，即R\(_{38}\)×C26或R\(_{4}\)0×C28。当T\(_{1}\)＜＜τ时，锯齿彼的幅度Um将远小于电源电压E，因此在一定的电源电压下，所得到的锯齿波的幅度就极小，这样电源电压利用的也较少。为了得到比较满意的锯齿波形，就需要选用适当的元件，如原电路图帧振荡器的C24、C\(_{26}\)、C27与行振荡器的C\(_{25}\)、C28、C\(_{29}\)的数值要选得合适，并不要有漏电现象；适当加大C26及C\(_{28}\)或提高电源变压器次级电压，可以提高线性。

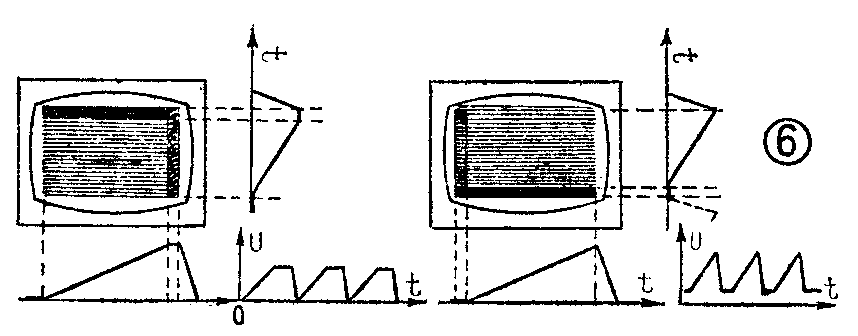

②产生亮边的原因主要是帧、行输出电子管的工作点电压不对或直流电源电压不对，因而造成锯齿波上尖或下尖被切削的现象，如图⑥所示，在这种情况下，需要调整帧输出电子管G\(_{3}\)和行输出电子管G5的阴极电阻R\(_{45}\)、R46和R\(_{54}\)、R51。在调整R\(_{54}\)、R51时光栅就会偏离中心，这时需调整位移电位器W（原电路图中VR\(_{8}\)、VR9），经几次反复调整后即可得到无亮边的光栅。
③产生卷边的原因，主要是电源电压不够或电容器漏电，使得锯齿波呈上下圆角，如图⑦所示。这种情况需调整帧、行振荡器的阴极电阻R\(_{35}\)、R36，并提高电子管屏极电压，以提高线性。如果是由于电容器漏电引起的卷边，可用万用表R×10千欧档来检查，上下卷边时检查C\(_{26}\)、C27，左右卷边时检查C\(_{28}\)，C29，若电容器漏电电阻低于10兆欧，则需调换较好的电容器。
4．视放级的中和电容 视放级的晶体管BG\(_{3}\)、BG4的β值大于50时，很容易产生自激；加上中和反馈电容C\(_{13}\)后可以消除自激。此时总的放大倍数虽然降低些，但展宽了放大器的频带，能够让全电视信号顺利通过，提高了清晰度。如果视放级晶体管BG3、BG\(_{4}\)的β值低于50，就不会自激，则不需加中和反馈电容C13。但是晶体管的β值不能低于40，因为视频放大器需要足够的放大倍数。
5．亮度不够的解决方法 由于高压不足造成的亮度不够，可增加倍压的级数提高高压，将二倍压电路改为三倍压电路。也可以增加正高压倍压电路，只要将图①（c）中的D\(_{1}\)、D2两只二极管反过来接（即调换极性）即可。
若亮度不够是由于示波管衰老放射电子不够，则只有提高示波管灯丝电压，以增加其放射电子的能力。灯丝电压可提高到8—9伏。

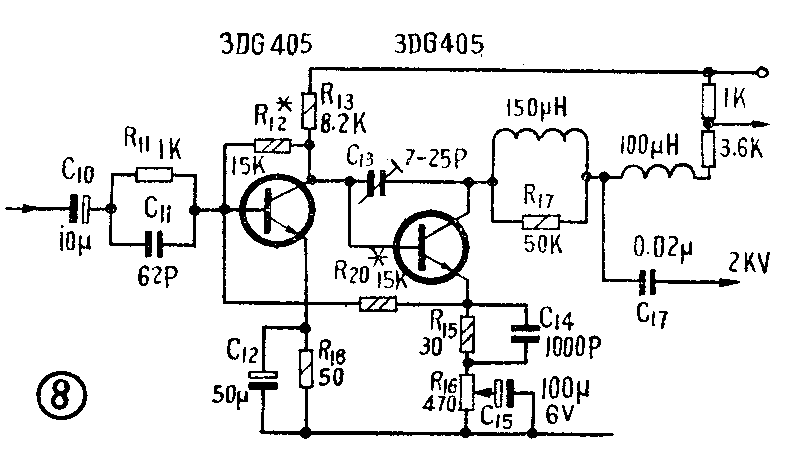

6．对比度控制的位置 对比度控制放在高放级或视放级都可以。本机是放在高放级，这样比较容易实现控制作用。如果要将对比度控制放在视放级，可按图⑧安装。

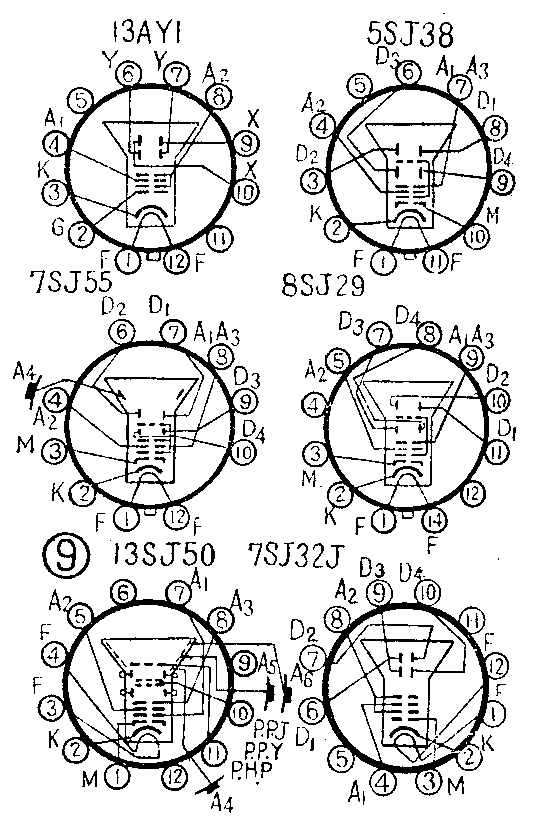

7．各类示波管的代用 示波管种类很多，必须根据它的性能合理使用，才能得到较好的效果。一些性能与管脚接线相同的示波管，可以直接代用。对性能相近但管脚接线不同的示波管，可改变管脚接线后使用。几种示波管的管脚接线图如图⑨。
在本刊1973年第一期第13页电路图中3000K应为300K，R\(_{33}\)应为R39。C\(_{42}\)应接在R65与R\(_{56}\)之间。BG9、BG\(_{1}\)0应为3AX24或3AX22。视频输出信号波形图画反。
电阻R\(_{13}\)可改为47—50K，R19改为22K，此时，电压由+50伏提高到100—130伏。
1973年第二期第13页倒数第9行“加大”应为“减小”。（刘瑞堂）
