木工电动手压刨是建筑工地木工常用的机械。为了保护操作工人生产安全，我们自制了一台电子管自动保护装置。它由电子管控制（发射和接收）、电磁刹车控制和电动机控制等部分组成。操作工人站在特制的脚踏板上，在木工电动刨运行时，如果工人的手指进入转动的刨刀附近危险区时，接收部分就能接收到发射部分发出的信号，使继电器动作，刨床立即停车，防止刨刀割伤手指的事故。
图1为电子管控制部分，它分成发射和接收二部分。发射部分由振荡级6K4和放大级6P1组成。6P1的输出端焊接到一块1200×600×1毫米铜板上，铜板夹在橡皮板1200×600×3毫米和木板3000×700×40毫米的中间，组成脚踏板。接收部分由装在转动刨刀口附近绝缘架上的接收天线、放大级6K4、晶体管检波级2AP1和电流放大输出级6P1组成。6P1的输出控制一只高灵敏度继电器J。操作人员站在脚踏板上，当人手接近刨刀口附近危险区时，接收天线可以通过人体电容的耦合作用，接收到微弱的信号，经过放大、检波，使电流放大输出级的栅极获得一个截止负偏压，因而高灵敏度继电器J释放。

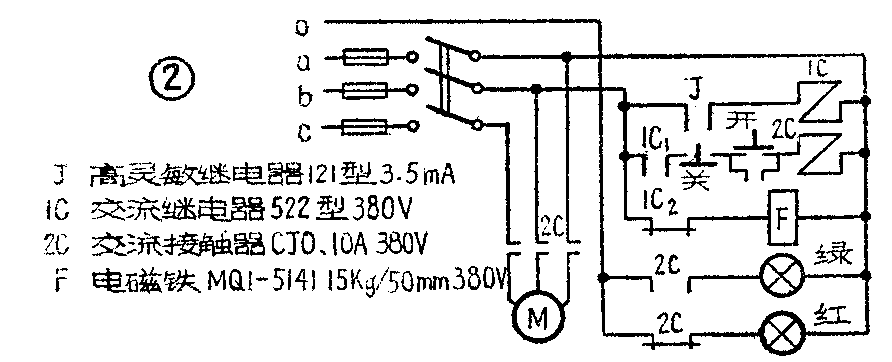

图2为电动机控制部分，当高灵敏度继电器J释放后，交流继电器1C的线包没有电流通过，1C\(_{1}\)触点断开，使交流接触器2C的线包断流，2C接触点打开，切断了电动机的电源。同时由于弹簧拉力作用1C2触点接通，使电磁铁F通电工作，带动机械刹车，将转动的刨刀瞬时刹住，达到防止事故的目的。停车后，再次按动起动电钮，刨床即恢复正常运转。
6K4，6P1屏极上的B、P为阻尼线圈，用以防止周围工业电器用电干扰，它是用普通电子管收音机中的中周的一半，外面加上屏蔽罩。
接收部分的无线线圈和回路线圈是用的465千赫中周，发射部分的振荡线圈是用收音机的中波段振荡线圈。
电子管控制部分装置完毕，应仔细核对和调整，必须保证能灵敏地控制刹车，才能安装到木工手压刨上使用。（湖北省第二建筑工程公司）
