半导体收音机用的整流器

🏠 首页 《无线电》杂志 1974年 🔗 第2期 🔗 第30页 分类:答读者问 🔗 王昌辉 🔗

半导体收音机都是用干电池供电的。如果要接交流电,怎么办呢?这里介绍一种整流器,它能把交流电变成直流电。用它来代替干电池,效果很好。

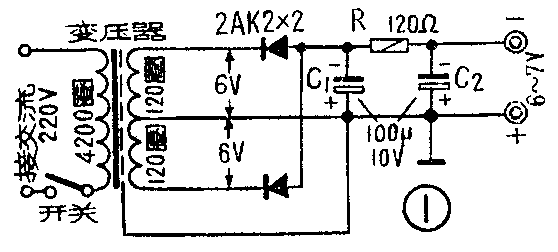

整流器的构造很简单。先用变压器把220伏交流电变成低电压的交流电,然后用半导体二极管整流使它变成方向不变的脉动电流。再用电解电容和电阻把脉动电流滤成直流电。整流器的电路如图1,这是一个全波整流电路,变压器次级有中心抽头,用两只二极管整流。

图1中变压器的铁心截面积是14×18mm\(^{2}\)。也可以利用电子管收音机的输出变压器铁心,或经济灯头变压器铁心。初级线圈用φ0.08mm的漆包线绕4200圈,每层之间垫上绝缘纸。绕完初级线圈后,用牛皮纸或青壳纸包上和次级线圈绝缘好。次级线圈用φ0.31mm漆包线双线并绕120圈,然后把一个绕组的末端和另一个绕组的始端连接起来,做为次级线圈的中心抽头。这样,两组圈数都是120圈,绕线方向也一样。如果初级线圈每层之间不垫绝缘纸,变压器绕制完毕后,还要浸上绝缘清漆。图1中变压器上的虚线表示有“静电隔离”。用来防止无线电波或其他外界干扰。静电隔离层就是在变压器的初级线圈和次级线圈之间用一层导体(锡箔、铝箔或漆包线)隔开。但导体两端不能相互搭接短路,绕法应如图2所示。并引出一根导线接到公用地线上(可与次级线圈的中心抽头相接)。变压器如果没有绕静电隔离层,收音机会有交流声。这种交流声是在有电台播音的位置上才出现的,叫做调变交流声,即使加大滤波电解电容器的电容量也不能消除它。

图1
图1 🔍原图 (558×252)
图2
图2 🔍原图 (526×344)

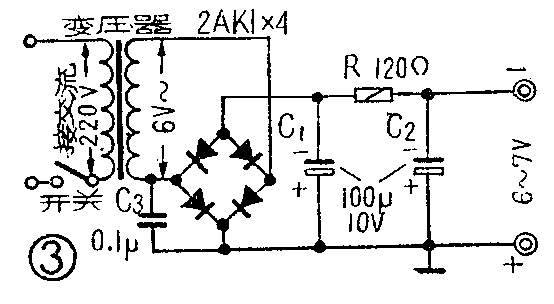

如果自己绕变压器不方便,也可以利用现成的电铃变压器,经济灯头变压器或者电子管6P1、6V6的输出变压器(质量较好的)。这些变压器没有静电隔离层,我们可以用高频旁路的方法消除调变交流声和其他干扰。只要在变压器次级线圈(靠近初级线圈的一端)接一个0.01微法至0.1微法的电容器,电容器的另一端接在公用地线上。并且采用桥式整流电路,如图3所示。这种电路要用四只二极管,次级线圈不需要中心抽头。

图3
图3 🔍原图 (554×304)

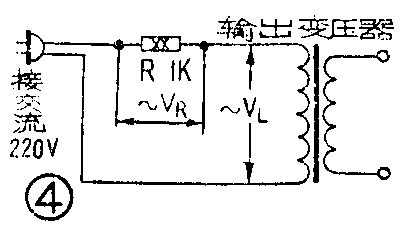

在利用输出变压器时,初级线圈一般允许通过的电流为四十几毫安。接到交流电220伏电压上,要求初级线圈的阻抗至少要在5千欧以上。线圈的阻抗够不够,可以用简单方法测量一下:用一个20瓦一千欧左右线绕电阻(或45瓦电烙铁)和变压器初级线圈相串联,然后接到交流电220伏上,如图4。分别测出一千欧电阻上的交流电压V\(_{R}\)和初级线圈两端的交流电压VL,只要V\(_{L}\)大于180伏,VR小于45伏,即V\(_{L}\)比VR大四倍以上,那么这个输出变压器就可以使用。

图4
图4 🔍原图 (402×243)

如果初级线圈的阻抗不够大,漆包线也不够粗,接到交流电220伏上,变压器就会发热甚至烧坏。我们可以用两个输出变压器串联起来使用。串联时要注意线圈的极性,接法可参考图5。图5中1、2、3、4表示线圈接头从里层到外层的顺序,串联后如果次级电压达不到6伏左右,调换一下任意一组线圈的接头就行了。

图5
图5 🔍原图 (267×411)

在选择半导体二极管时,要求它的最大正向电流在100毫安以上,最高反向工作电压在10伏以上(对于图1全波整流电路要求在20伏以上)。可以选用硅二极管2CP型或其他整流二极管,硒片等。我们采用了2AK型的锗金键二极管(开关二极管)。体积小,效果也比较好。

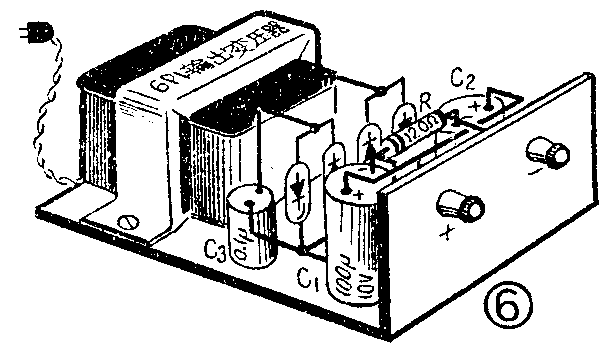

我们按图3装置的实物图如图6,可供大家参考。图中用了一个6P1输出变压器,四个2AK1型二极管,一个0.1微法电容和两个100微法耐压10伏的电解电容,一个120欧滤波电阻。如果滤波电阻改用小型输出变压器的初级线圈代替,效果更好。为了安全用电,把全部零件装在一个小盒里。(王昌辉)

图6
图6 🔍原图 (616×353)
