很多无线电爱好者都想自制万用电表。首先就需要灵敏度较高的表头。我们根据毛主席关于勤俭节约和自力更生的教导，对坏表头和几毫安的磁电表头进行了改制，使表头灵敏度大为提高，其中有的表头灵敏度达到80微安。

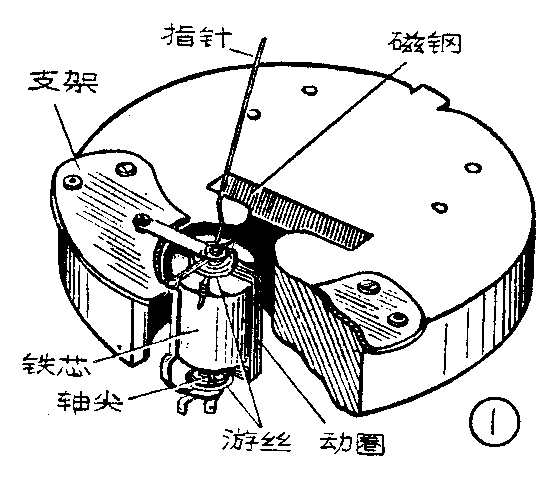

改制的根据是什么呢？我们先来研究一下磁电式表头的内部结构及其动作原理就知道了。图1就是这种表头的内部结构示意图。它有一个永久磁铁，在磁极NS之间有一对圆弧形的极掌，它与装在支架上的圆柱形铁心构成磁气隙，使磁力线集中并形成均匀辐射磁场，这样可使表头刻度是均匀的。动圈通过轴承固定在支架上，当线圈中流过电流时，在它周围就要产生一个磁场，这个磁场和永久磁铁的磁场相互作用产生一个转动力矩M，其公式为：
M=\(\frac{BNS}{9810}\)·I克·厘米
式中B——空隙中的磁感应强度，高斯；
N——动圈匝数；
S——动圈框架面积，厘米\(^{2}\)；
I——通过线圈的电流，安。
力矩M使动圈转动，带动指针偏转。在动圈两端还装着两个互成反绕的游丝，线圈转动时两个游丝一松一紧，都产生与动圈转动方向相反的作用力矩，这个反作用力矩M\(_{α}\)的大小是和游丝扭转的角度α成正比的，即
M\(_{α}\)=W·α
式中M\(_{α}\)——反作用力矩，克·厘米；
W——游丝弹性系数，\(\frac{克·厘米}{弧度}\)
α——活动部分偏转角，弧度。
在平衡状态下，M=M\(_{α}\)，即
因此，偏转角α为
α=\(\frac{BNS}{9810W}\)·I。
对于一个仪表而言，B、N、S和W是常数，所以通常把\(\frac{BNS}{9810W}\)称为磁电系仪表的灵敏度，并用S\(_{1}\)表示：
S\(_{1}\)=\(\frac{BNS}{9810W}\)。
有了上面这一个关系式，就可以给我们一个非常重要的启发：要想提高表头的灵敏度，就必须增加动圈圈数，增大磁感应强度和动圈框架的面积，减小游丝的弹性系数。由于受到结构的限制，动圈框架面积S不好再增大，但是我们可以用重绕线圈增加圈数，土法充磁提高磁感应强度，以及腐蚀游丝降低游丝的弹性系数这三项办法来提高表头灵敏度。
1．重绕线圈增加圈数
首先将原来已断线或线径较粗的线圈拆去。磁电系仪表的内部机件都非常细小而精致，拆卸时必须细心。首先分析结构组成形式和各零部件的作用。有些部件（如轴尖等）拆卸时应记住它原来的位置，组装时照原来位置装配。先取下刻度盘，注意不要碰弯指针。焊开电流引线，为防止碰坏线框应先将磁铁拿去，磁铁不能拿出的要在极掌的缝隙槽内装上保护叉，使在拿取支架的过程中保证铁心始终在中心位置，避免被磁铁吸向一方而压坏线框。松开固定螺丝，把支架连同磁心、线框一起从极掌中拿出。焊掉上、下游丝的外端，旋开上、下轴承螺丝取出线框。再用细尖头电烙铁从线框上焊下游丝。若没有这种电烙铁，也可用粗铜丝绕在电烙铁头上代用。撬去二轴座，然后把线框放在香蕉水、酒精或丙酮内溶去胶水，再拆去漆包线。
绕制线圈应力求平整。用线径0.045毫米～0.055毫米（48号～49号）高强度漆包线（越细越好），绕一些涂一些快干胶，直至绕满铝框，线圈在极靴中留有一定间隙为止，留出头尾，待干后再胶轴尖。胶轴尖时要特别细心，上下轴要同在线框的中心线上。为了使轴尖胶得牢固，可以在线框上先胶上一个小纸片以增大胶合面积，然后再胶上轴尖即可。

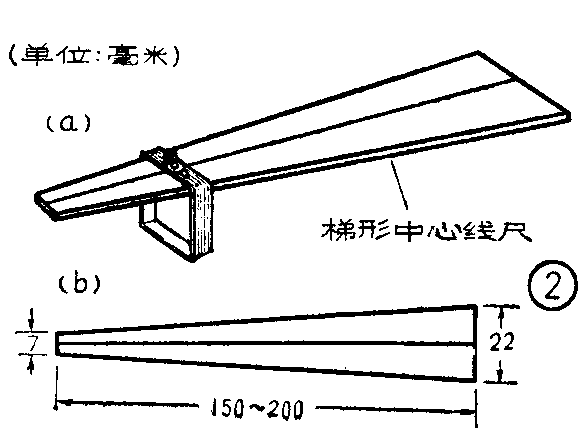

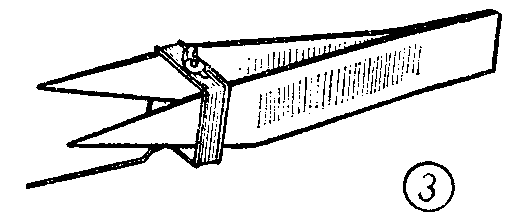

为了保证安装正确，可用梯形中心线尺检查轴尖是否在线圈的中心线上（如图2a）。检查的方法是：用眼睛沿着中心线看过去，轴尖的尖端刚好在中心线上，表示安装的位置正确。梯形中心尺可以自制，用2毫米厚的有机玻璃按图2（b）的尺寸制作。然后用0\(^{＃}\)水砂纸轻轻磨去漆包线的漆层，涂上松香焊剂，绕在轴尖座焊片上用电烙铁焊接。轴尖座焊片与轴平行的一头焊上游丝，两盘游丝要一正一反。焊接的方法是：把线框架在镊子中（如图3），用台钳夹住镊子，然后用电烙铁将游丝焊在焊片上。焊接时间要短，以防游丝过热影响弹性。焊好的游丝螺旋平面应与转轴相垂直。把线框放在支架内，拧下轴承螺丝使线框既能自由转动，又不会落出轴承为度，再拧紧螺丝。把上、下游丝外端焊在支架焊片上，装好后能使指针指在刻度“0”左右。支架装入磁铁的方法与拆时相仿，但要更细心些，以防止线框碰坏。装好后必需重新校正平衡，以达到平放、竖放、侧放时，指针都能指在零点上。用这个办法对几mA的表头进行改制，一般能使表头灵敏度进入1mA以内；如果再对磁钢充磁，用酸腐蚀游丝，就能使灵敏度更为提高。
2.腐蚀游丝降低游丝硬度
用不锈钢镊子夹住游丝中心头，浸入稀硝酸内进行腐蚀，使其变软，几秒钟后（与硝酸浓度有关）立即镊起，迅速放入清水中进行漂洗，以免局部腐蚀过度，软硬不匀，在指针摆幅中产生非线性。如仍太硬，还可再一次腐蚀。如垂下太多，则说明游丝太软就不能使用。腐蚀好的游丝用清水漂洗后再放至碱溶液内中和，然后再用清水清洗几次即可。
3．土法充磁

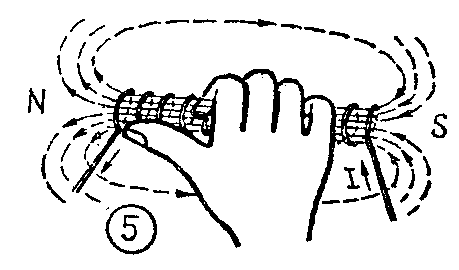

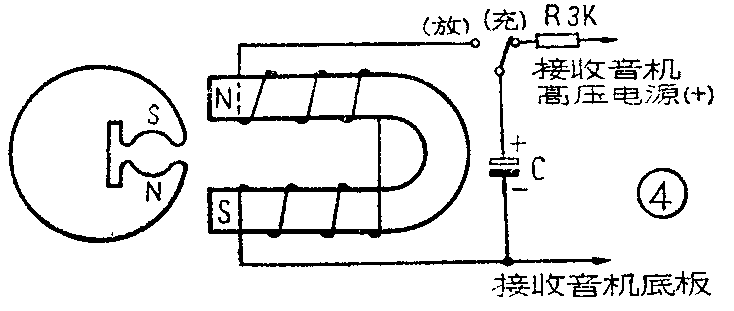

这个方法可利用电子管收音机中的直流高压作电源，串一只限流电阻R对电容C进行充电。待电充足后进行放电，电磁铁磁化，对磁钢充磁（如图4所示）。电容器C的容量应该在200微法以上，耐压根据电源电压而定，但电源电压不得低于200伏，否则电容量需大大增加。R的作用是防止充电时电流太大烧毁整流元件，它的阻值取3k，这样当瞬时最大电流不超过100mA时，对5Y3整流管而言是绝对保险的。电磁铁可采用作演示用的中学物理教具，也可用粗的18号纱漆包线自绕一百余圈，利用瞬时大电流通过线圈产生强磁场达到对磁铁充磁的目的。充磁前要先用右手法则确定电磁铁的极性（如图5），并用指北针判断出磁钢的极性，然后按图4连接线路，使充磁能加强原磁性。充磁时，磁钢与电磁铁相距几毫米，利用电磁铁吸引磁钢的冲击作用振动磁钢使充磁效果更好。刚充好的磁钢磁性特别强，但不稳定，因此须搁置一段时间让它退化到稳定，然后测定表头的灵敏度比较可靠。（上海培光中学）
