超外差式半导体收音机的检修（续）

超外差机也有可能出现两种不正常的叫声：汽船声和啸叫。前者多因低频电路有自激振荡而引起（包括电源滤波电路如C\(_{3}\)0和C33容量减小和失效，R\(_{23}\)阻值过低等。R23阻值过低，前后级分隔作用减小，引起前后级交连作用增大。检查方法请参看“怎样检修简易半导体收音机”一文）。刺耳的尖叫声则是高频电路所特有的，检查的方法是：

1．查高频电路里的高频滤波电容C\(_{13}\)、C18、C\(_{23}\)、C25、C\(_{26}\)是否开路，用并联电容法即可查出。

2．查三只高频管集电极电流是否过大，高于正常值过多时，灵敏度虽有所提高，但极易造成中放增益过高而自激啸叫，噪音也会显著增加，须将电流适当降低。

3．中和电容C\(_{15}\)、C20开路，或有的机器用线绕式电容，因脱圈容量减小，中和作用减弱而出现啸叫，这时要适当调整其容量。本机在20P左右，属于本级反馈式的一般为3P左右。

4．中周失调或Q值过高时也易产生啸叫。如是Q值过高，可以在不过多影响灵敏度及选择性的条件下，适当降低R\(_{4}\)、R8、R\(_{16}\)的阻值，啸叫将能减弱和消除。

5．中周调谐电容C\(_{12}\)、C17、C\(_{22}\)开路时不仅灵敏度降低，也将有叫声和噪音出现。尤其是C12开路时，在波段的一些部位将出现强烈的噪音。因为变频级输出的信号不仅有465千赫中频，还有许多高于465千赫的高频，其中有些成分可能与由潜布电容和B\(_{1}\)的初级线圈的电感组成的谐振回路的频率相同，被放大而相互干扰，引起啸叫。用同值电容并接就能判断和消除。

6．自动增益控制电路的D\(_{1}\)、R5开路，尤其R\(_{12}\)开路，本机增益显著提高，都将出现啸叫，用前述方法进行检查。

7．当用以上措施不能消除啸叫时，可适当加大反馈电阻R\(_{13}\)阻值（一般可增大到80欧左右）和减小中周初级并联的电阻R4、R\(_{8}\)、R16的阻值，这对消除啸叫声有显著作用，但灵敏度和选择性将会有所降低。

8.本机振荡过强也将出现明显的啸叫和噪音，在波段的高频端表现较突出。除适当调整BG\(_{1}\)工作电流外，可以将反馈电容减小些，如中波将C10减小到5100微微法左右，或在L\(_{4}\)的④⑤端并接一个2千欧左右的电阻，以压低高频段的振荡幅度。

9．高频输入回路失调，尤其补偿电容C\(_{3}\)容量变化时，一些机器波段的高频端将出现强烈的叫声，重调C3即可消除。

10.除以上故障引起啸叫外，外差机还由于自身的特点以及因袖珍式体积小带来的中频谐波干扰而引起啸叫，它较容易判断：①中频谐波干扰一般在930千赫及1390千赫左右固定位置出现；②这两处是伴随有电台播音的出现而出现，因此啸叫不是始终存在的。这时可将检波二级管D\(_{2}\)及其附近的附属元件用铁皮加以屏蔽。

11．外差机因灵敏度高，放大级数多，当收远地的电台播音时，噪声将明显地增大，一般说来不是机器故障。但正因为高频放大级数多，元件多，元件变质出现故障亦能引起明显的噪声。判断噪声来自机外或机内的最简单方法是：首先将天线对地短路（或用电容短路），噪声如大幅度减弱和消除，则说明机器没有故障，否则说明机器内部产生噪声。用同样的短路方法由变频级开始逐级向低放组检查，当短路到哪一级噪声消失，故障就出在那一级，于是再作进一步检查。一般说来，引起噪声出现的原因有：①电容漏电。由于它的漏电而使加在电容器上的直流电压发生波动，将出现明显噪声。例如基极电路中的电容C\(_{4}\)、C19、C\(_{26}\)、C27等，发射极旁路电容及电源滤波电容（包括振荡级的反馈电容C\(_{1}\)0），这些电容漏电，势必造成放大管工作点不停地波动，这等于在其基极加上了一个不规则的信号，经放大后而出现噪声。②晶体管本身有缺陷，经后级放大而出现噪声，且故障越是在前级，噪声越是明显。以上两种故障不同于短路和开路，但是只要我们在信号短路法检查的基础上，用测电流或电压方法，作较长时间的观察，或将有怀疑元件置换下来，还是能较快地判断故障的。顺便说明一点，当开机不久机器出现断音、并随之而来出现噪音，关机后再开，亦是如此，那么基本上说来是由于以上两种原因造成的。③双连可变电容器碰片或电极引出簧片接触不良，在转动双连时，伴随有噪声，其检修方法同检修再生机单联一样，不再赘述。④当线路板未作绝缘防潮处理，或由于检修后未将残留在线路板上的焊油清除掉，使线路板上附着有金属粉屑或水气，也会出现漏电而引起噪声，遇到这种情况应采取绝缘、清洁等措施。⑤其它如电位器使用日久引起的动噪声、转换开关接触不良以及度盘指针金属传动装置产生静电磨擦引起的噪声等等，这些故障较易判断。

超外差机出现的失真与简易机一样，也是由低频放大电路或高频放大电路的故障所引起。由低频放大电路（包括检波器）引起失真的检修，与检修再生机一样，只不过要注意到负反馈电路C\(_{31}\)、R26是否开路或短路，别的则无特殊处。而高频放大电路故障引起失真的检查与再生机不同，它除了应检查三只高频管的直流工作状态是否合适外（特别是BG\(_{3}\)工作电流不能过小），关键要抓住自动增益控制电路和三节中周调谐回路两个因素。

1．图①电路中的自动增益控制由R\(_{12}\)、C14和D\(_{1}\)、R5两路组成。它们出现开路故障时，将对强信号失去控制作用，而产生阻塞现象（即所谓过荷失真）。但当C\(_{14}\)容量减小或开路时，不仅滤波不良引起啸叫，还因为RC时间常数变化引起控制跟随作用变化而失真，所以在检修时一般不宜随便变动RC的数值。

2．三节中周的调谐过分尖锐，即选择性过高，将使通频带变窄而引起失真。对于这种失真，只要中周磁心未动，通频带则已由设计决定，一般不宜变动。但如中周并联的Q值衰减电阻R\(_{4}\)、R8、R\(_{16}\)有开路时，如前述不仅易引起啸叫，同时将有失真。

3．振荡过弱，对有些频率（如中波低频段）近似停振临界点，这样虽经中放，但到达检波器仍是弱信号，形成小信号检波失真，这样放音将出现强弱的明显变化，吐音不清。为此需要对振荡器电路进行检查。

所谓高频机振，就是当收一电台节目时，随着音量电位器的开大，扬声器发出连续的“嗡嗡”声干扰正常收听。引起机振的原因，主要是双连可变电容器受扬声器声波的冲击，或者扬声器纸盆振动时引起可变电容器片作相应的机械振动。其次是谐振电路封固不牢，引起机械振动。袖珍式收音机因体积小，高频机振现象相对于台式或便携式来说就更为严重些。所以产品收音机在设计和装配过程中都采取了抑制高频机振的措施，如双连与扬声器尽可能远距并互相垂直，双连及印刷板与机壳固定处加防振垫圈等，因此新品收音机很少有机振现象。但使用一个时期后，或经过较剧烈的振动，有的机器却出现了高频机振现象。其原因有：①密封式双连经过检修，电容片固定螺丝未拧紧而易产生机械振动，出现机振。②与双连并联的拉线式补偿电容（特别是图1中的C\(_{5}\)、C6），经过拆圈再绕未加锡封，极易出现机振，一定要用锡封牢。③谐振线圈（如振荡、中周线圈）因磁心松动而出现机振。引起的原因有：谐振线圈经过拆下重新绕制后与底座未加封固，线圈在底座上呈悬空状，所以凡经过拆修的线圈一定要与底座用蜡封固；磁帽经多次转动后与尼龙支架滑扣，或将原有阻塞橡筋弄掉了，磁帽在支架中松动而机振，这时除应加橡筋外，最好在调试完后用蜡或快干漆封固。④双连或机心因拆卸中将原有防震垫圈丢掉，不加垫圈，或所加垫圈弹力过小都将容易引起机振。

上面几处都提到由于调谐电路失谐造成了很多故障，严重时甚至不能收音。所以对失谐电路进行恢复是检修超外差机很重要的一项工作，为此我们介绍在无仪器条件下的一些调整方法。

1．中周的调整：先在波段的中段找一弱信号电台（因超外差机有自动增益控制电路，对增强信号有抑制作用，加之人的听觉对音量变化反映不灵敏，音量增大不超过一倍时是很难判断其大小的）。从B\(_{a}\)向前逐次调三节中周磁心（调时用非金属制改锥）反复调整，直到声音最大为止（调时宜左右缓慢转动，不宜作大幅度转动，更不能用力过猛，如遇蜡封更应细心）。若中周已严重失调，用此法不能调准，可用一台正常的收音机作标准信号源按图5的线路进行调整。

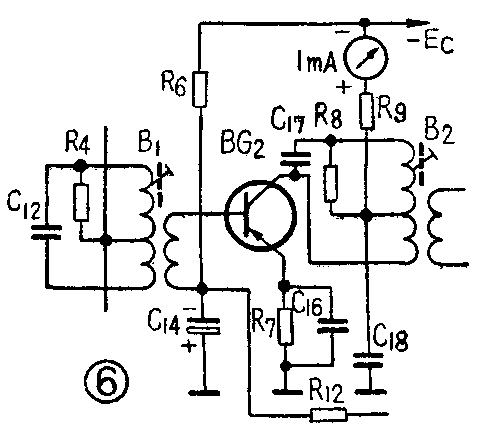

调时，将两台收音机电源打开，标准收音机收一电台（电位器开小），被测收音机的双连全部旋进，电位器开大，从B\(_{3}\)开始依次反复调整B3\(_{2}\)1，直到声音最大为止。此外，还可利用万用表对第一中放管集电极电流作监视指示，调整中周。方法如图⑥所示。当失调时，中频增益低，B\(_{1}\)经R12由检波器取来的直流分量（正极性）也低，BG\(_{2}\)集电极电流变化不大，同静态值。随着三节中周调谐的恢复，中频增益提高，R12取得的直流分量增加，BG\(_{2}\)集电极电流将下降。依此现象，可收一电台反复调整三个中周，直到万用表电流指示最小为止。后两个方法虽然麻烦些，但对初学修理人员来说还是有效的。只要中周调整正确，就给跟踪统调创造了十分有利的条件。

2．跟踪统调：统调的目的，是使双连旋至任一电台频率位置时，变频级的振荡频率与电台频率混频后都能产生一个465千赫的中频信号。如对图①中波调整时，先将度盘指针旋至低端700千赫左右已知电台的频率指示处，调整振荡线圈L\(_{4}\)的磁心，使收到这一电台节目，并移动L2在磁棒上的位置，使声音最大。接着将指针旋至1300千赫附近一已知电台频率指示处，调整振荡电路中的补偿电容C\(_{6}\)，使收到这一电台信号，并调整输入电路中的补偿电容C3使声音最大。这样反复调整几次，已能作到跟踪统调了。这里介绍的两点统调方法与一般讲的“三点统调”效果相同。因为振荡线圈是配合双连设计的，在1000千赫处已作到较好的跟踪，故波段的中间一般不用再调整了。但我们可以利用1000千赫左右一个已知电台来校验我们统调是否达到要求。方法是将指针旋至1000千赫附近已知电台，然后左右移动磁性天线线圈L\(_{2}\)，如音量减小时，说明统调正确；若音量显著增大，则说明统调不准，需按上述方法重调。假如经多次调整仍然不能准确时，就需要对双连及垫振电容C9的质量进行检查了。双连的故障是动片松动，空气式的如动片变形或定、动片间隙变动引起容量变化；C\(_{9}\)电容数值过大过小等都将影响统调效果，均需修理或置换。为了统调比较准确起见，还可利用万用表调中周的方法。统调时，借助万用表对第一中放管BG2集电极电流变化的监示，配合听音量，调整过程中，不仅要使音量最大，同时电流指示也最小，表示已经基本上做到跟踪统调了。（太原工学院工人学员 卞成彪）
