广大工农兵无线电爱好者用示波管装制的简易电视机，虽然比不上大型电视机的图象清晰，但是，调整适当也可以得到相当清晰的图象和好听的伴音。现就如何提高图象的清晰度问题，谈几点体会。
电视图象清晰度不好，表现为景物边缘模糊不清，黑白界限不分明，细小变化显示不出来等等。整个图象看上去不清楚。
造成不清楚的原因主要是聚焦不良、通道频带宽度不够产生失真、外界干扰严重等。要得到良好的图象，必须针对这几个问题采取有力措施。
一、保持聚焦良好
图象的显示是由光栅上的明暗来实现的。光栅是由几百条亮线组成的。这都是由电子束轰击荧光屏所产生的发光小亮点组成的。这好比写字画图的铅笔尖一样，必须削得很细，太粗了写小字就嫌模糊不清了。对电子束也是这样，一般要求在没有加偏转电压时，在中等亮度的情况下，能调成直径不大于1毫米的小圆点。加上偏转电压后，形成了光栅，当行频调到15625赫左右时，仔细观察仍然能够分辨出光栅是由很细的亮线组成，而不是模模糊糊一片绿色为好。如果达不到上述要求，可能是下列原因：

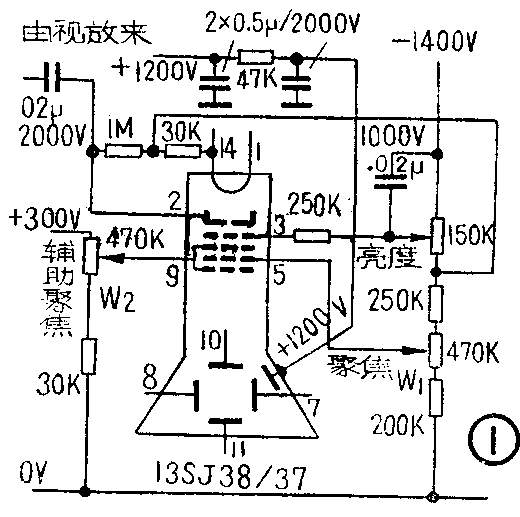

（1）聚焦电压不正确 示波管的电子束聚焦是在聚焦电极和辅助聚焦电极上，分别加上几百伏电压来实现的。调节这两个电压就可以改变聚焦状况。图1是显象部分有关电路，调节电位器W\(_{1}\)和W2一般可以解决，如果两电位器已经调到极边位置仍不理想时，可能是电压相差太多，可以在电位器在、右两边适当加换固定电阻一试。
（2）示波管加速阳极高压过低 示波管中电子束射向屏幕的速度与加速电压关系很大。电压过低，不仅亮度不足，对聚焦也不利。最好在正1100～1500伏比较合适。为了省事使用正300伏也可以，但亮度和聚焦不佳。另外正高压电路中的滤波电路最好使用不小于0.5微法（耐压2千伏）的电容（见图1）。对保持高压有利。
（3）杂散干扰严重 机内的杂散电磁场，作用到示波管上，会严重的破坏聚焦。因此一般示波管在应用时都加屏蔽罩。电源变压器是主要的干扰发源地。当干扰严重，小亮点不能聚成圆形，而呈现奇形怪状。这时就需要加强屏蔽，当然根本的办法是让电源变压器尽量远离示波管，并且使变压器磁通向与示波管轴线平行。这种安排应当在设计底板结构时就予以注意。如果还不理想，就应当用不小于3毫米厚（可以用1毫米厚的3层套起来）的铁板焊成喇叭筒样的屏蔽罩，把示波管套起来（在侧面适当位置开一个孔，以便通过接加速极的引线）就会得到改善。
二、展宽频带和降低失真
广播电视信号占用的频带比较宽，约为25赫～6.5兆赫，所以全部视频通道，要求有足够的带宽，才能保证全电视信号通过，而不产生较大的失真。当然，还要有足够的输出电压，以保证有一定的对比度。做到了这些，图象不仅深浅合适，细节清楚，整个画面都比较清晰。
电视信号的高频成分，体现水平方向的细节。说简单些，就是高频出现失真会造成水平方向黑白边界不清楚，图象细节部分不清楚。
电视信号的低频成分，体现垂直方向的背景大面积黑白部分。如果低频失真会造成有关部分模糊不清，对比度不够，严重时可能破坏同步。
保证通道带宽和减少失真，应当注意下列几点:
（1）校准参差放大器的谐振回路简易电视机多采用二级或三级高放电路。仔细耐心地调整几个半可变电容器或磁心，使几个回路谐振频率不是在同一个频率上，而是在本地电视台频道内的几个频率上。业余条件下，没有仪器，可以根据图象和伴音来调整。办法是：先调末一级高放电路，增加半可变电容器容量，使图象对比度增强到最大，作一个记号；再向反方向旋动，减小容量，使伴音增强到最大，作个记号；然后再把半可变电容器旋回到大约两个记号的中间位置停下来。第二级和第一级分别调到本频道的高端和低端，边调整边观察图象，同时注意听伴音变化，直到二者都比较满意时，就算大致调好了。
（2）增加和改进高频补偿电路
接在高放级后面的检波级，多用晶体二极管（2AP9等）。它的负载是一个电阻。阻值高输出大些，灵敏度高。阻值低频带宽，输出小些，灵敏度低。这是一个矛盾。一般是在保证必要的灵敏度的情况下，尽量降低负载电阻阻值，以满足通过频带宽度的需要。实验证明：负载电阻在1.8千欧～5.1千欧之间选取比较好（图2中R）。另外，在检波负载的后面加上一个滤波电路（见图2中L\(_{2}\)C3C\(_{4}\)）可以去掉检波后残余的高额载波成分。然后再送到视放级去。这些措施有利于图象信号。

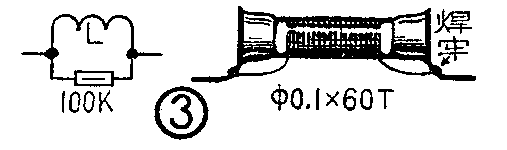

视频放大级与收音机低频功放级不同，这里不仅要把视频信号电压放大到几十伏，而且还要有足够的通带宽度。除了选用适用的电子管（如6J5、6P15等）和晶体管之外，必须增加补偿电路。为了照顾通带宽度，视放级负载不能用得太大，一般只用到几千欧。但这样就降低了增益，特别是高频增益显得不足。因此多在输出电路中串入一个高频补偿电路，办法是用电阻并联上一个电感元件组成。自制时，可用直径为0.12漆包线在一只100千欧0.5瓦电阻上平绕60圈，两头分别焊在电阻上（见图3）就成了。

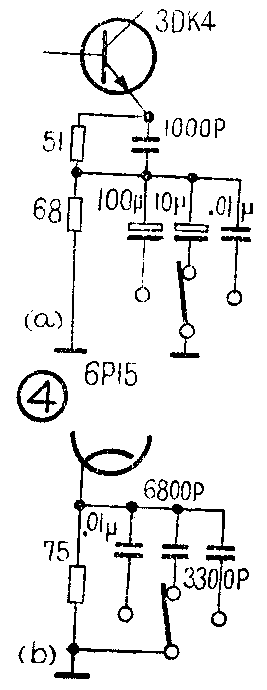

视频放大级的电子管阴极电容（或晶体管发射极电容）有反馈作用，容量大小会影响通带，选取适当容量可以改善图象清晰度。如电子管6P15的阴极电容常用3300微微法左右，必要时，可以准备几个电容，装一个开关（见图4）供随时选择。
（3）适当降低谐振电路Q值
如果电视机收到的信号比较强，对比度有一定富裕时，可以适当降低谐振电路的Q值，以展宽频带改善清晰度。一般是采用在谐振电路上并联一只电阻的办法，简单有效。阻值在10千欧～25千欧之间选取。这样做，调谐时也比较便利。
另外也可以给高放各级分别加屏蔽罩，既能防止不需要的交连引起直激，又可以适当降低些Q值，在改善图象清晰度的同时，又增强了接收机的稳定性。
三、抑制外来干扰

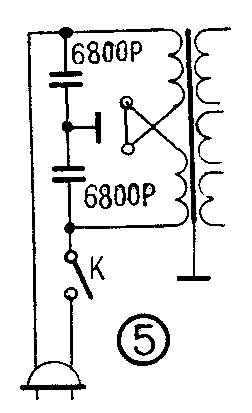

在电视机装制完成以后，图象和伴音基本上正常，就是有时候出现一些网纹状斜线，弄得图象抖动扭曲等等，这种现象多数可能是由电源线进来的工业电器干扰，或者是无线电台干扰造成的。除了电源变压器最好有静电隔离层以外，可以在电源变压器初级绕组加接干扰抑制电容（如图5）一试。
如果干扰是由天线进来的，可以在保持足够的灵敏度的情况下，适当降低天线增益。如原用室外天线的改用室内天线；多单元天线改为简单偶极子天线。另外天线尽可能远离直流电铃、电动机、电话机、汽车房、电焊机等经常出现电火花的地方，以免受到它们的干扰。（薛喜）
